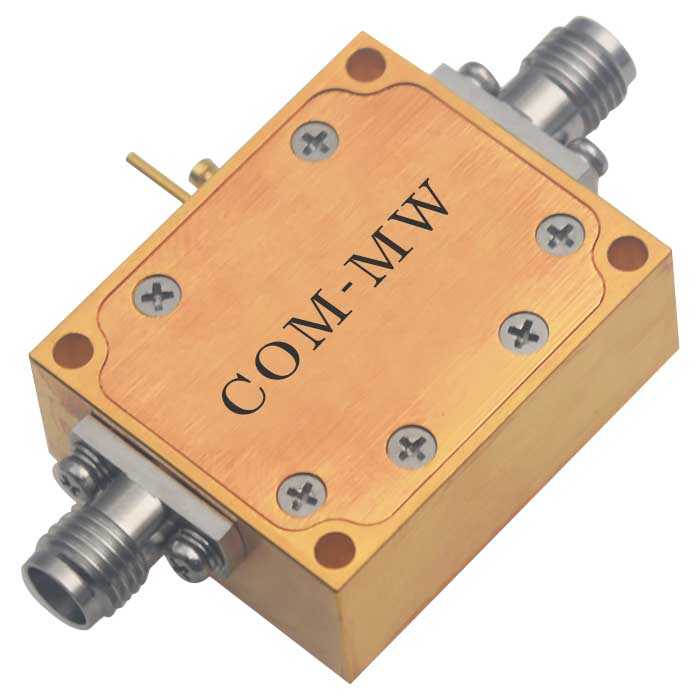

工作频率 3.3~8.5GHz, SMA, 压控移相器
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 3.3 | ~ | 8.5 | GHz |
| 插入损耗 | 8.5 | dB | ||
| 驻波比 | 2 | |||
| 移相范围 | 0 | ~ | 400 | ° |
| 控制电压范围 | 1 | ~ | 15 | V |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 功率容量 | 0.1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -60~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 压控移相器 |

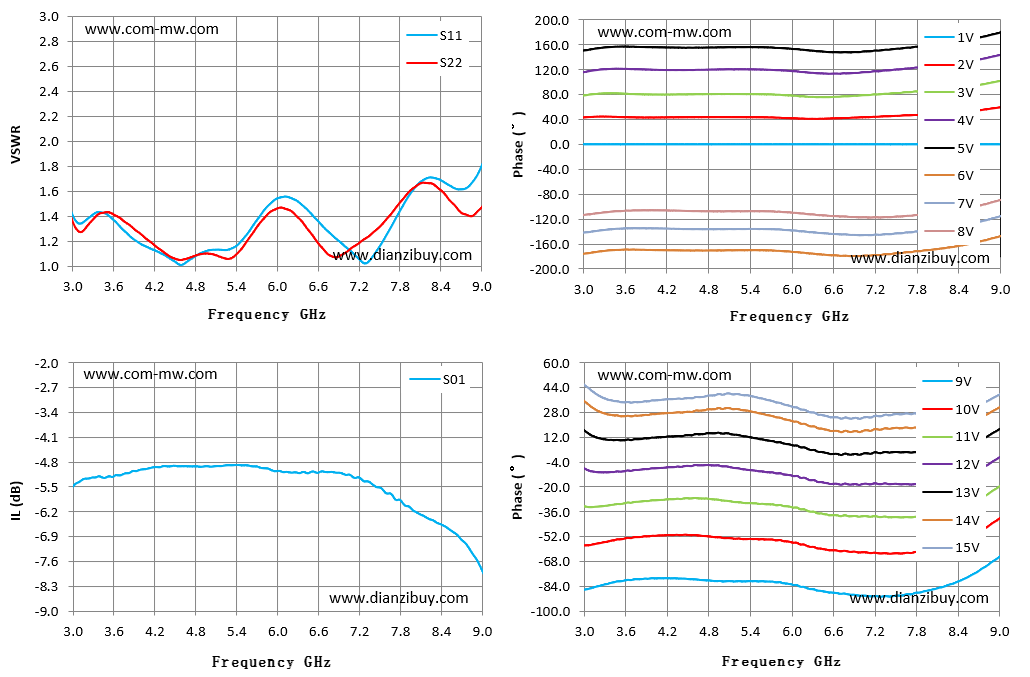

| Frequency GHz | S11 驻波 | S01 损耗 dB | 1V 相位 ° | 4V 相位 ° | 7V 相位 ° | 11V 相位 ° | 13V 相位 ° | 15V 相位 ° |
| 3.00 | 1.41 | -5.49 | 0.06 | 115.9 | -141.8 | -32.5 | 16.44 | 45.78 |
| 3.43 | 1.43 | -5.25 | 0.05 | 121.3 | -136.0 | -31.4 | 10.14 | 35.30 |
| 3.86 | 1.23 | -5.08 | 0.05 | 120.3 | -134.7 | -29.1 | 11.15 | 34.98 |
| 4.29 | 1.10 | -4.95 | 0.04 | 119.4 | -135.5 | -27.9 | 12.51 | 36.62 |
| 4.71 | 1.04 | -4.94 | 0.04 | 119.7 | -136.2 | -27.5 | 13.99 | 37.96 |
| 5.14 | 1.13 | -4.93 | 0.04 | 120.4 | -136.0 | -29.5 | 13.68 | 39.55 |
| 5.57 | 1.26 | -4.91 | 0.05 | 120.1 | -135.8 | -30.8 | 10.58 | 36.89 |
| 6.00 | 1.54 | -5.06 | 0.05 | 117.6 | -138.2 | -33.1 | 6.91 | 31.68 |
| 6.43 | 1.46 | -5.13 | 0.05 | 113.8 | -142.4 | -37.1 | 2.52 | 26.38 |
| 6.86 | 1.22 | -5.12 | 0.06 | 114.4 | -145.4 | -38.9 | 0.75 | 23.96 |
| 7.29 | 1.02 | -5.36 | 0.07 | 117.9 | -145.0 | -39.3 | 1.84 | 25.52 |
| 7.71 | 1.35 | -5.85 | 0.06 | 121.9 | -141.4 | -39.6 | 2.08 | 26.90 |
| 8.14 | 1.69 | -6.34 | 0.06 | 126.9 | -135.8 | -37.3 | 2.53 | 27.06 |
| 8.57 | 1.63 | -6.79 | 0.07 | 133.5 | -127.8 | -31.1 | 7.02 | 30.36 |
| 9.00 | 1.80 | -7.90 | 0.06 | 143.8 | -115.5 | -19.6 | 17.18 | 39.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
