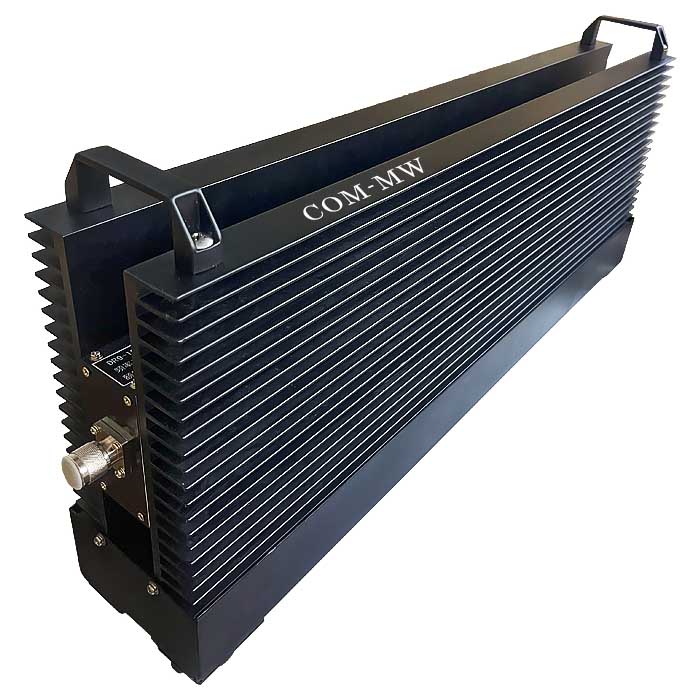

工作频率DC~8GHz, 1000W, 50Ω, N -K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 8 | GHz |
| 驻波比 | 1.3 | 1.65 |
| 功率容量 | 1000W设计保证@1GHz；大于1GHz请降额使用。 |
| 阻抗 | 50Ω |
| 接口形式 | N -K |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 带风冷 |
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。

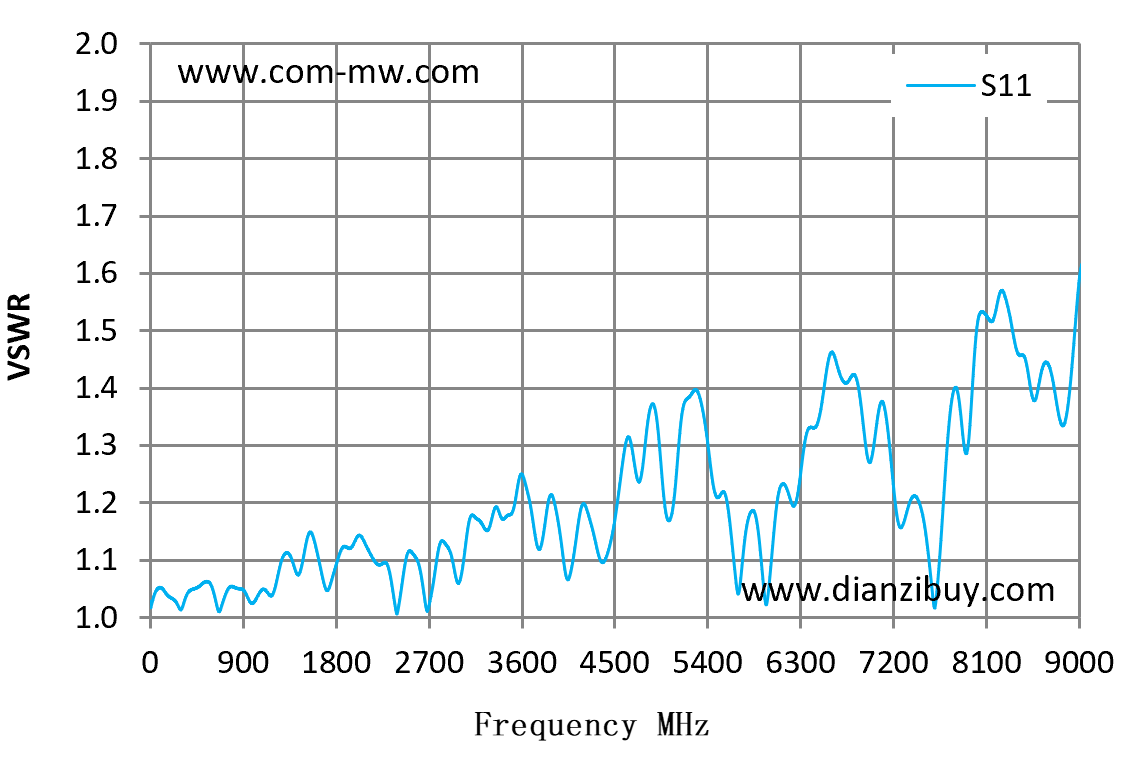

| 序号 | Frequency MHz | S11 驻波 |
|---|---|---|
| 1 | 0.01 | 1.03 |
| 2 | 643 | 1.02 |
| 3 | 1286 | 1.11 |
| 4 | 1929 | 1.12 |
| 5 | 2571 | 1.1 |
| 6 | 3214 | 1.16 |
| 7 | 3857 | 1.2 |
| 8 | 4500 | 1.17 |
| 9 | 5143 | 1.34 |
| 10 | 5786 | 1.17 |
| 11 | 6429 | 1.33 |
| 12 | 7071 | 1.37 |
| 13 | 7714 | 1.28 |
| 14 | 8357 | 1.5 |
| 15 | 9000 | 1.59 |
