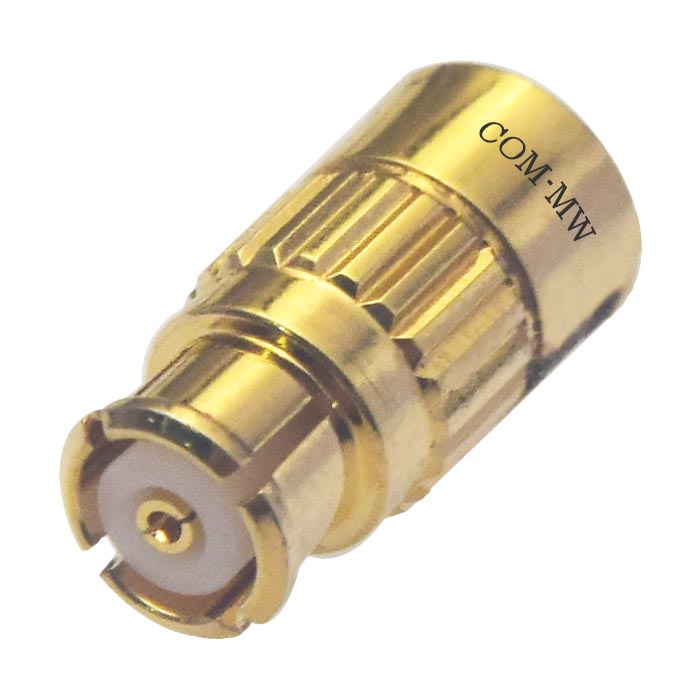

工作频率DC~40GHz, 1W, 50Ω, SMP-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 40 | GHz |
| 驻波比 | 1.25 | @18GHz | ||
| 驻波比 | 1.35 | @26.5GHz | ||
| 驻波比 | 1.5 | @40GHz |
| 功率容量 | 1W设计保证 |
| 阻抗 | 50Ω |

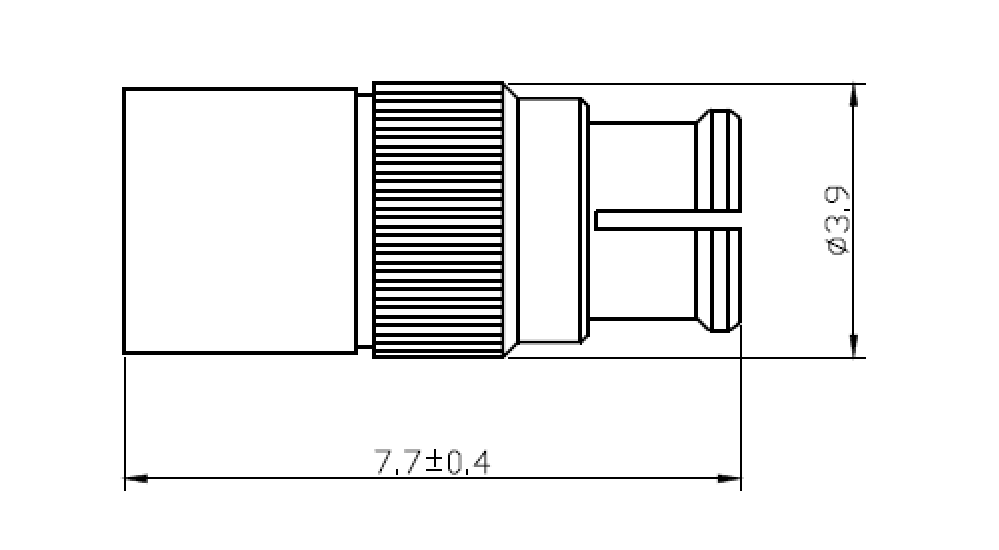

| 接口形式 | SMP-K |
| 工作温度 | -40~+85℃设计保证 |
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。

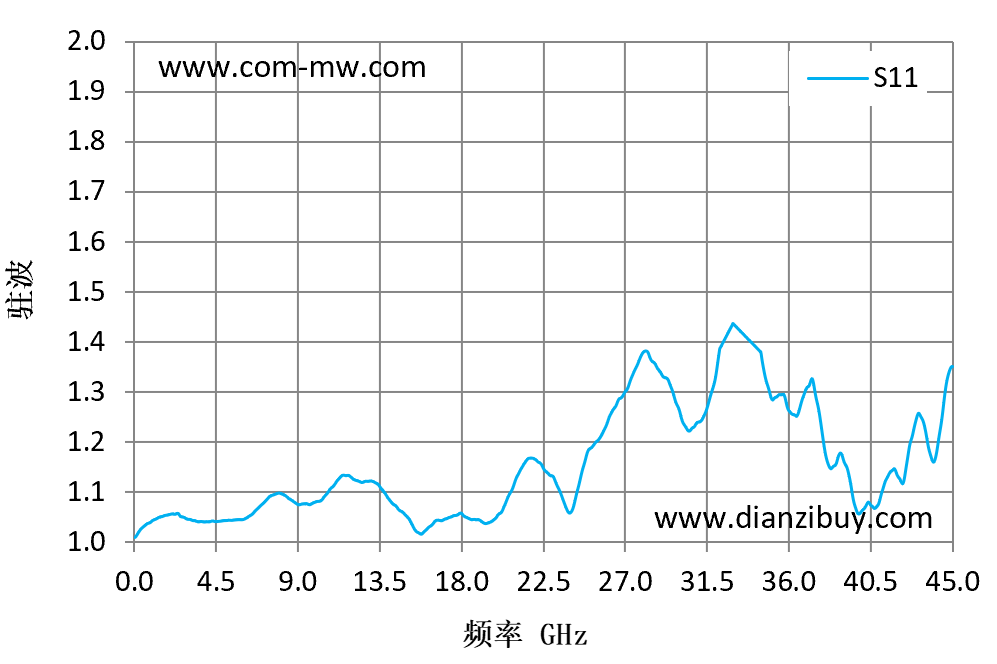

| 序号 | 频率 GHz | S11 驻波 |
|---|---|---|
| 1 | 0.01 | 1.01 |
| 2 | 3.21 | 1.04 |
| 3 | 6.43 | 1.05 |
| 4 | 9.64 | 1.07 |
| 5 | 12.86 | 1.12 |
| 6 | 16.07 | 1.02 |
| 7 | 19.29 | 1.04 |
| 8 | 22.5 | 1.15 |
| 9 | 25.71 | 1.21 |
| 10 | 28.93 | 1.34 |
| 11 | 32.14 | 1.37 |
| 12 | 35.36 | 1.29 |
| 13 | 38.57 | 1.15 |
| 14 | 41.79 | 1.15 |
| 15 | 45 | 1.35 |
提供技术要求，工程师 1 个工作日内响应。
