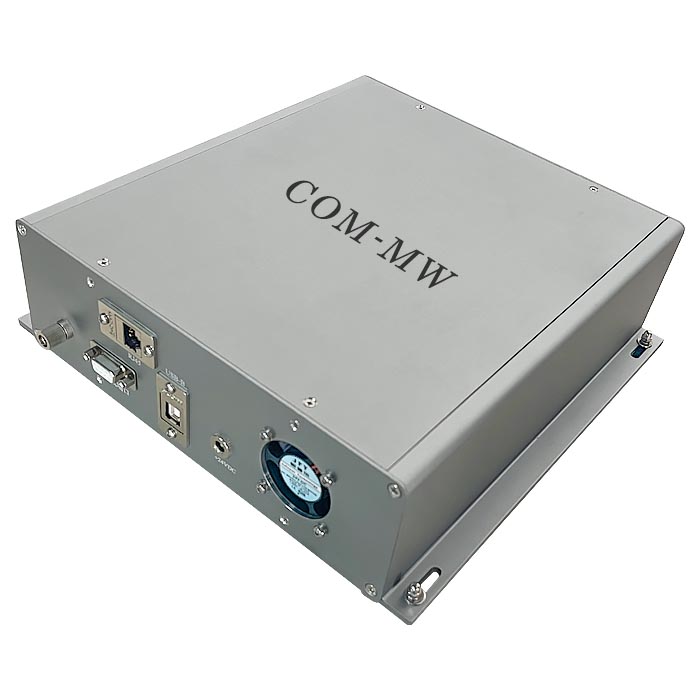

DC~40GHz, 单刀二掷, 2.92-K, 网口控制, USB控制
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.3@6GHz | dB | ||
| 插入损耗 | 0.6@18GHz | dB | ||
| 插入损耗 | 0.8@26.5GHz | dB | ||
| 插入损耗 | 1@40GHz | dB | ||
| 隔离度 | 70@12GHz | dB | ||
| 隔离度 | 60@18GHz | dB | ||
| 隔离度 | 55@26.5GHz | dB | ||
| 隔离度 | 50@40GHz | dB | ||
| 驻波比 | 1.30@6GHz | |||
| 驻波比 | 1.50@18GHz | |||
| 驻波比 | 1.70@26.5GHz | |||
| 驻波比 | 1.90@40GHz | |||
| 功率容量 | 40@6GHz | W | ||
| 功率容量 | 25@18GHz | W | ||
| 功率容量 | 12@26.5GHz | W | ||
| 功率容量 | 5@40GHz | W |
| 开关时间 | 15ms |
| 开关路数 | 单刀二掷 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 选通单个通道电流为300mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -40~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制方式 | 网口控制，USB控制 |
| 分路端口 | J1,J2, |
| 公共端口 | J0 |
1、The device defaults as a TCP/ip server；
2、Default IP address: 192.168.1.100；
3、Default port number: 1000;
| 选通通道1 | AA 01 00 00 00 00 00 55 | |
| 选通通道2 | AA 02 00 00 00 00 00 55 | |
| 查询当前通道指令 | AA 00 01 00 00 00 00 55 |

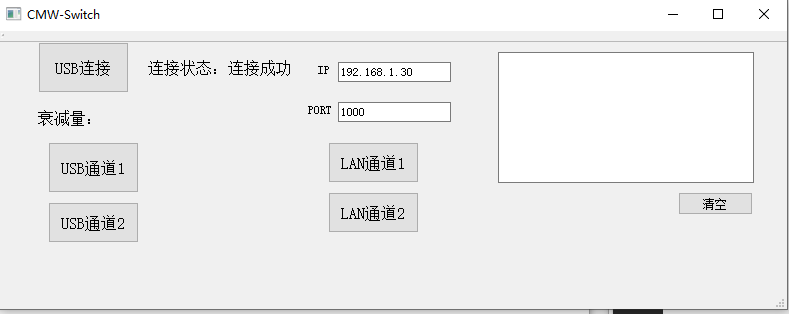

本产品提供上位机控制软件，以及使用说明，网口和USB-B都可使用上位机进行控制，网口也可通过命令进行控制。（注意：该产品建议先将电源接上，然后打开电源开关之后，再连接产品和PC端的控制线）

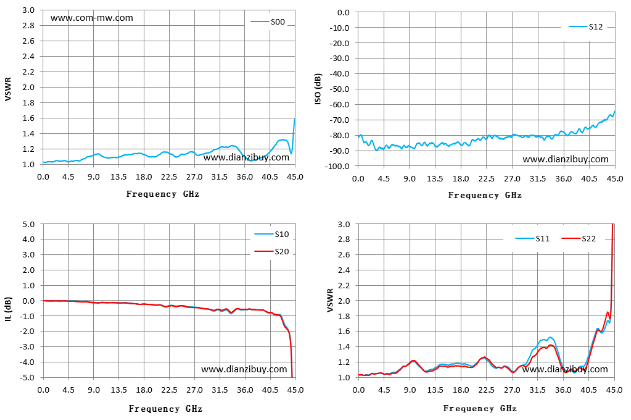

| Frequency GHz | S00 驻波 | S10 损耗 dB | S20 损耗 dB | S12 隔离 dB | S11 驻波 | S22 驻波 |
| 0.01 | 1.03 | -0.02 | -0.02 | -81.4 | 1.03 | 1.03 |
| 3.21 | 1.05 | -0.03 | -0.05 | -89.8 | 1.05 | 1.05 |
| 6.43 | 1.05 | -0.08 | -0.10 | -86.9 | 1.07 | 1.05 |
| 9.64 | 1.14 | -0.14 | -0.17 | -88.4 | 1.21 | 1.22 |
| 12.86 | 1.09 | -0.14 | -0.16 | -85.2 | 1.10 | 1.09 |
| 16.07 | 1.14 | -0.21 | -0.22 | -86.4 | 1.17 | 1.14 |
| 19.29 | 1.10 | -0.27 | -0.28 | -86.7 | 1.16 | 1.13 |
| 22.50 | 1.14 | -0.34 | -0.37 | -82.4 | 1.23 | 1.25 |
| 25.71 | 1.14 | -0.41 | -0.44 | -81.6 | 1.15 | 1.14 |
| 28.93 | 1.14 | -0.54 | -0.56 | -81.2 | 1.16 | 1.16 |
| 32.14 | 1.23 | -0.69 | -0.63 | -81.2 | 1.49 | 1.38 |
| 35.36 | 1.15 | -0.62 | -0.60 | -77.7 | 1.25 | 1.20 |
| 38.57 | 1.08 | -0.63 | -0.63 | -76.1 | 1.12 | 1.11 |
| 41.79 | 1.29 | -0.94 | -0.94 | -73.9 | 1.62 | 1.59 |
| 45.00 | 1.60 | -17.83 | -17.08 | -64.3 | 5.19 | 5.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
