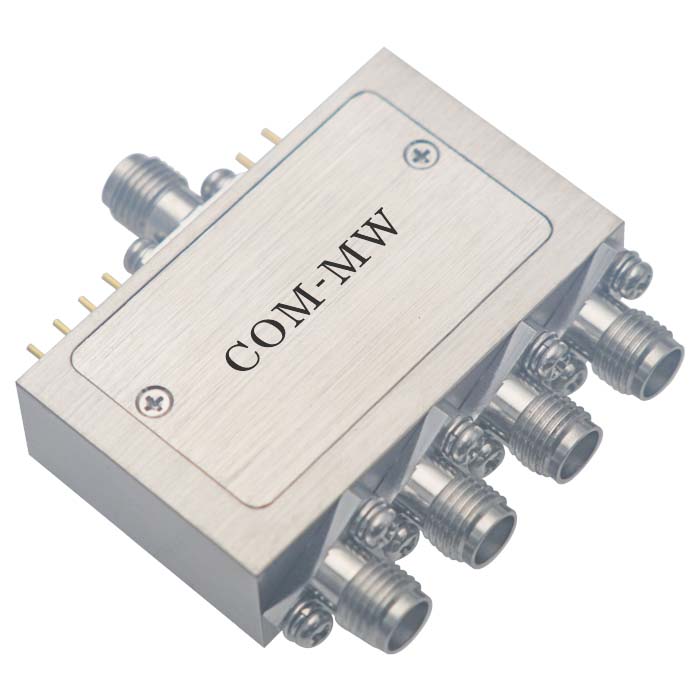

1~18GHz, 单刀四掷, 吸收式, 80ns, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 3.5 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 2 |
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 80ns |

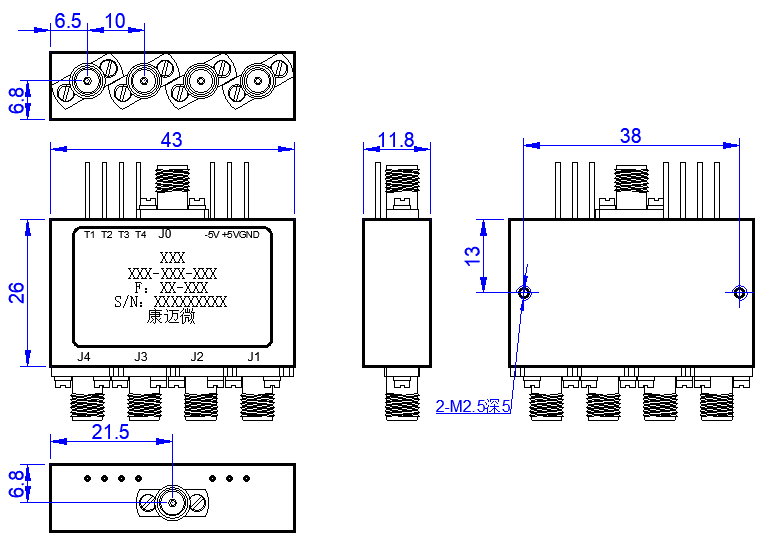

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 承受功率 | 0.5W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | 50mA@-5V；100mA@+5V |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

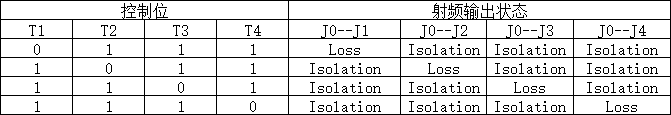

| 公共端口 | J0 |
| 分路端口 | J1-J4 |

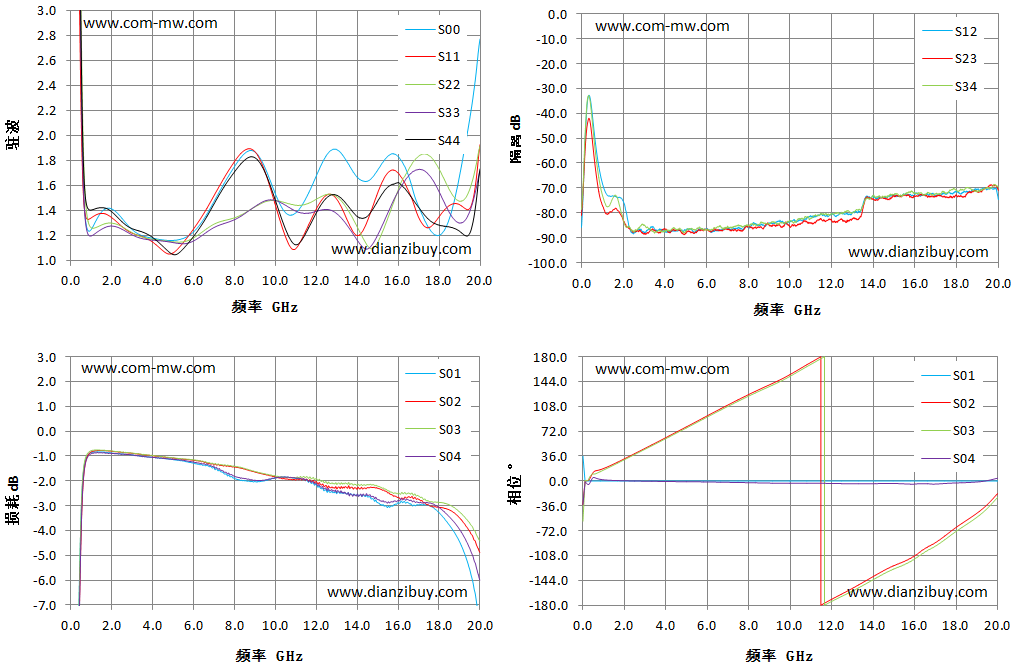

| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S02 相位 ° |
| 0.01 | 1167 | 1349.61 | -60.85 | -85.79 | -34.65 |
| 1.43 | 1.38 | 1.38 | -0.83 | -73.28 | 23.75 |
| 2.86 | 1.27 | 1.23 | -0.94 | -86.48 | 45.23 |
| 4.29 | 1.17 | 1.11 | -1.07 | -87.44 | 67.38 |
| 5.71 | 1.2 | 1.19 | -1.24 | -86.87 | 89.89 |
| 7.14 | 1.52 | 1.57 | -1.52 | -86.6 | 112.41 |
| 8.57 | 1.87 | 1.89 | -2 | -85.04 | 133.56 |
| 10 | 1.53 | 1.44 | -1.87 | -83.62 | 154.51 |
| 11.43 | 1.48 | 1.22 | -1.97 | -80.93 | 179.43 |
| 12.86 | 1.89 | 1.52 | -2.45 | -80.55 | -157.53 |
| 14.29 | 1.64 | 1.25 | -2.56 | -73.87 | -133.27 |
| 15.71 | 1.86 | 1.73 | -3.01 | -72.56 | -113.02 |
| 17.14 | 1.38 | 1.31 | -2.96 | -72.7 | -86.16 |
| 18.57 | 1.37 | 1.45 | -3.85 | -71.69 | -55.33 |
| 20 | 2.77 | 1.93 | -7.74 | -74.68 | -18.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
