0.1~40GHz, 单刀双掷, TTL控制, 反射式, 200ns, 2.4, ±5V
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.1 | ~ | 40 | GHz |
| 插入损耗 | 7 | dB | ||
| 隔离度 | 50 | dB | ||
| 驻波比 | 2.2 | |||
| 相位 | ±7.5 | ° |
| 开关路数 | 单刀双掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 200ns |
| 接口形式 | 2.4可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 0.2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 20mA |
| 工作温度 | -40~+70℃设计保证 |
| C1 | C2 | |
| 选通J0-J1 | 0 | 1 |
| 选通J0-J2 | 1 | 0 |
| 公共端口 | J0 |
| 分路端口 | J1,J2 |

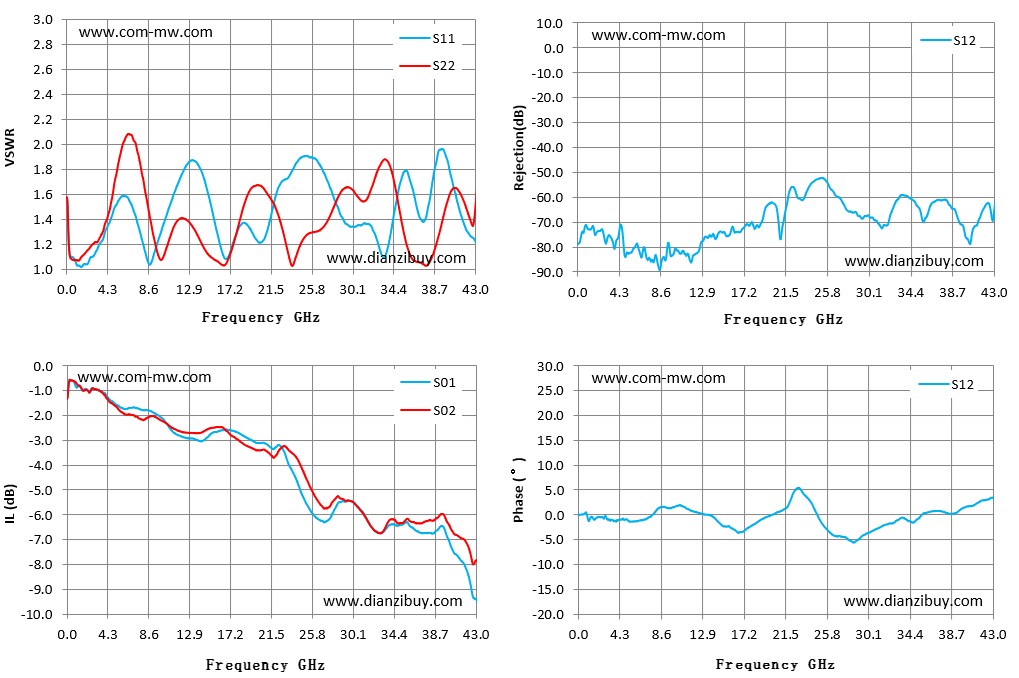

| Frequency GHz | S11 驻波 | S22 驻波 | S01 损耗 dB | S02 损耗 dB | S12 抑制 dB | S12 相位 ° |
| 0.01 | 1.57 | 1.58 | -1.37 | -1.35 | -78.6 | 0.24 |
| 3.07 | 1.14 | 1.22 | -0.98 | -0.95 | -76.5 | -0.86 |
| 6.14 | 1.58 | 2.05 | -1.75 | -1.96 | -78.9 | -1.3 |
| 9.21 | 1.14 | 1.23 | -1.92 | -2.04 | -80.8 | 1.39 |
| 12.29 | 1.79 | 1.41 | -2.89 | -2.68 | -82.5 | 0.49 |
| 15.36 | 1.45 | 1.09 | -2.7 | -2.5 | -75.5 | -2.39 |
| 18.43 | 1.37 | 1.47 | -2.8 | -3.12 | -71.2 | -1.67 |
| 21.5 | 1.44 | 1.55 | -3.32 | -3.62 | -63.9 | 1.28 |
| 24.57 | 1.89 | 1.2 | -5.05 | -4.02 | -53.0 | 0.74 |
| 27.64 | 1.66 | 1.42 | -6.17 | -5.68 | -64.4 | -4.49 |
| 30.71 | 1.36 | 1.57 | -5.72 | -5.75 | -69.3 | -3.04 |
| 33.79 | 1.2 | 1.85 | -6.45 | -6.28 | -59.3 | -0.77 |
| 36.86 | 1.47 | 1.06 | -6.67 | -6.35 | -61.6 | 0.71 |
| 39.93 | 1.89 | 1.52 | -6.84 | -6.26 | -74.4 | 1.41 |
| 43 | 1.22 | 1.54 | -9.4 | -7.85 | -64.3 | 3.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
