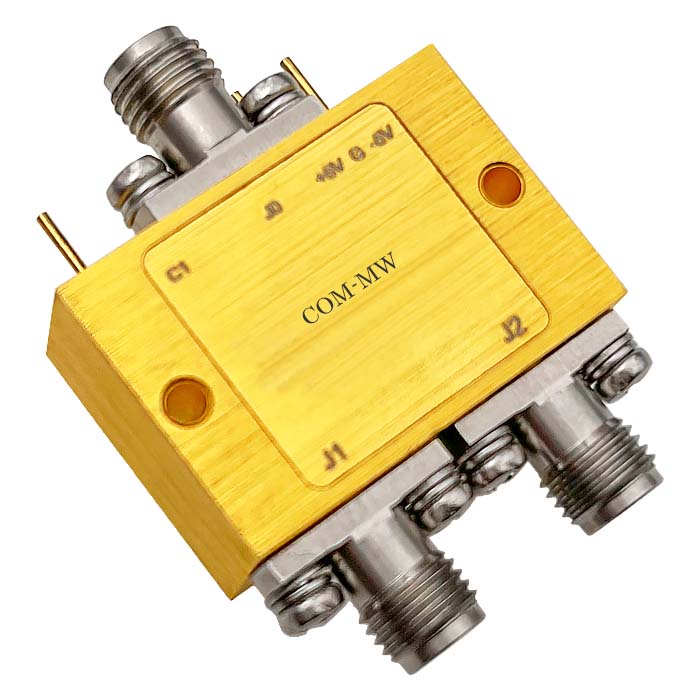

2~30GHz, 单刀双掷, 电子开关, 开关时间800ns, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 30 | GHz |
| 插入损耗 | 5 | dB | ||
| 隔离度 | 50 | dB | ||
| 驻波比 | 2.2 |
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子开关 |
| 开关时间 | 800ns |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 0.1W |
| 工作电压 | ±5V |
| 工作电流 | 40mA |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | J0 |
| 分路端口 | J1，J2 |

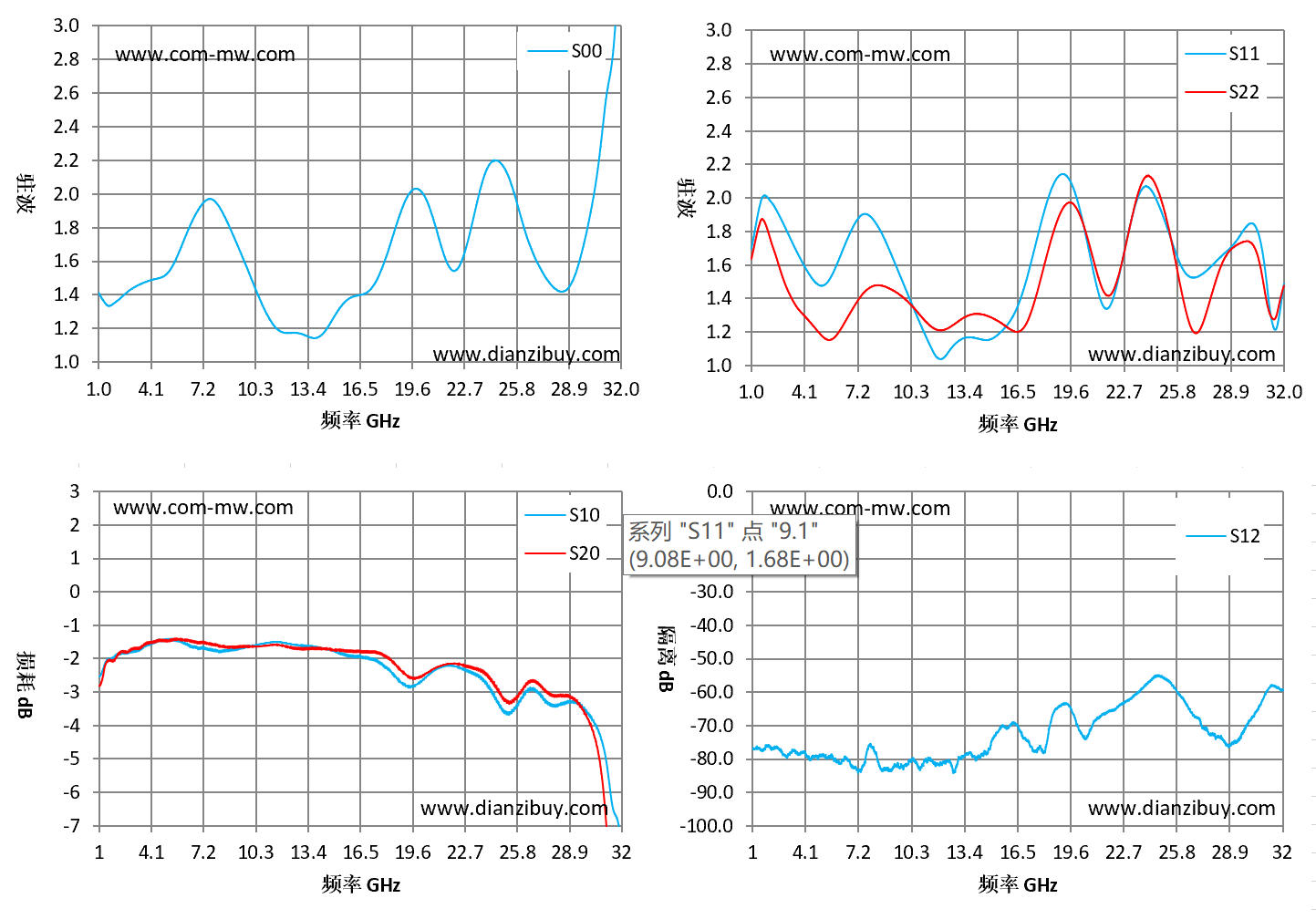

| 频率GHz | S00驻波 | S10损耗dB | S20损耗dB | S22驻波 | S12隔离dB |
| 1 | 1.41 | -2.54 | -2.83 | 1.64 | -76.62 |
| 3.21 | 1.45 | -1.77 | -1.71 | 1.43 | -78.22 |
| 5.43 | 1.58 | -1.45 | -1.44 | 1.15 | -79.4 |
| 9.86 | 1.55 | -1.64 | -1.65 | 1.4 | -82.17 |
| 12.07 | 1.17 | -1.54 | -1.64 | 1.21 | -81.84 |
| 14.29 | 1.17 | -1.7 | -1.72 | 1.31 | -79.57 |
| 18.71 | 1.83 | -2.62 | -2.26 | 1.84 | -65.15 |
| 20.93 | 1.83 | -2.34 | -2.29 | 1.62 | -69.2 |
| 25.36 | 2.1 | -3.61 | -3.3 | 1.79 | -57 |
| 29.79 | 1.7 | -3.53 | -3.65 | 1.74 | -70.89 |
| 32 | 3.39 | -7.64 | -8.74 | 1.48 | -59.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
