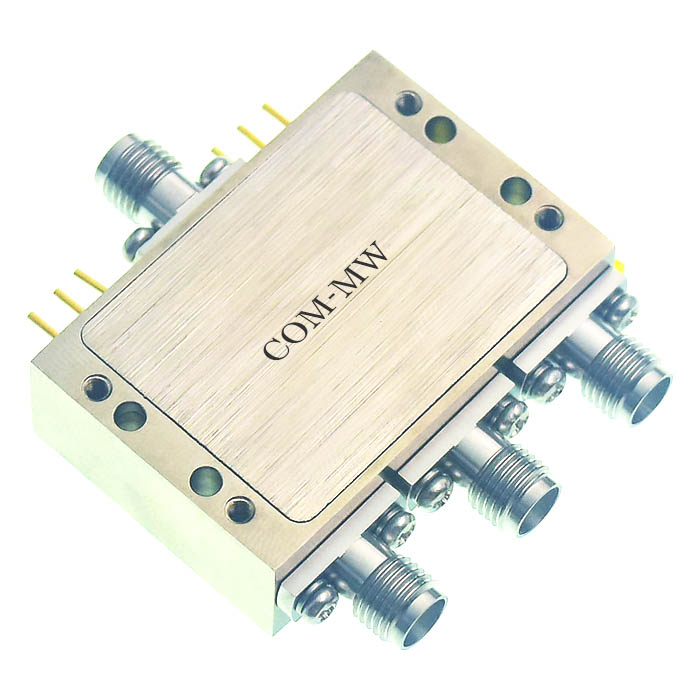

2~18GHz, 单刀三掷, 吸收式, 100ns, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
国产化，宽带，吸收式。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 3 | 3.6 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.8 | 2 |
| 开关路数 | 单刀三掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 100mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3 |

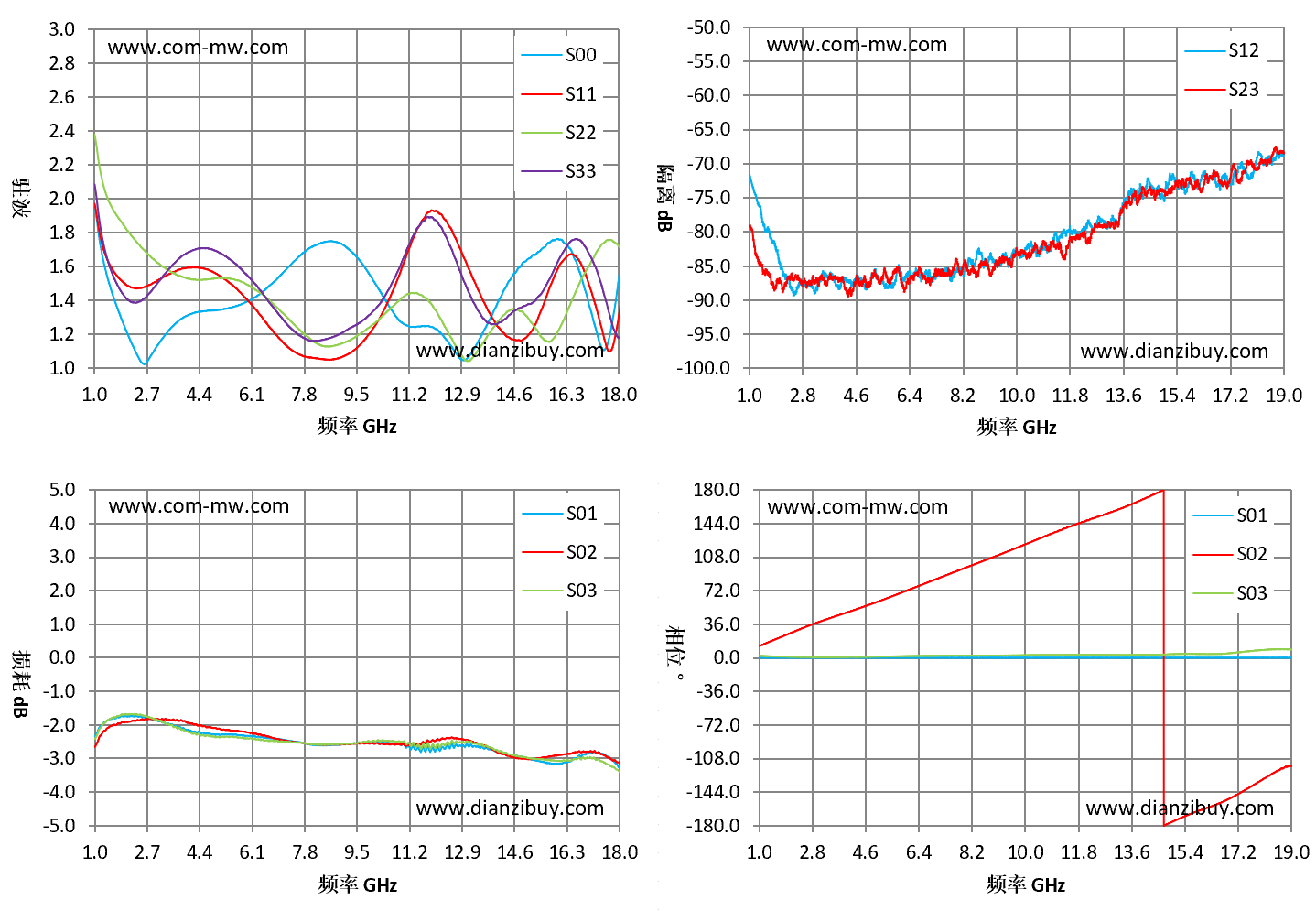

| S00 驻波 | S11 驻波 | S01 损耗 dB | S02 损耗 dB | S03 损耗 dB | S12 隔离 dB | |
| 1 | 1.96 | 1.97 | -2.34 | -2.66 | -2.43 | -71.54 |
| 2 | 1.23 | 1.49 | -1.74 | -1.92 | -1.69 | -84.15 |
| 3 | 1.12 | 1.51 | -1.87 | -1.84 | -1.84 | -88 |
| 5 | 1.34 | 1.55 | -2.29 | -2.11 | -2.36 | -87.56 |
| 6 | 1.4 | 1.39 | -2.33 | -2.24 | -2.41 | -85.41 |
| 7 | 1.54 | 1.17 | -2.44 | -2.44 | -2.5 | -86.21 |
| 8 | 1.71 | 1.06 | -2.59 | -2.58 | -2.58 | -85.33 |
| 10 | 1.53 | 1.22 | -2.51 | -2.55 | -2.47 | -83.12 |
| 11 | 1.26 | 1.61 | -2.58 | -2.58 | -2.49 | -82.53 |
| 12 | 1.24 | 1.93 | -2.76 | -2.49 | -2.65 | -80.25 |
| 13 | 1.04 | 1.64 | -2.64 | -2.45 | -2.54 | -79.27 |
| 14 | 1.35 | 1.26 | -2.78 | -2.79 | -2.74 | -75.05 |
| 16 | 1.76 | 1.58 | -3.17 | -2.91 | -3.07 | -72.38 |
| 17 | 1.4 | 1.51 | -2.84 | -2.81 | -2.99 | -72.27 |
| 18 | 1.53 | 1.31 | -3.29 | -3.13 | -3.4 | -70.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
