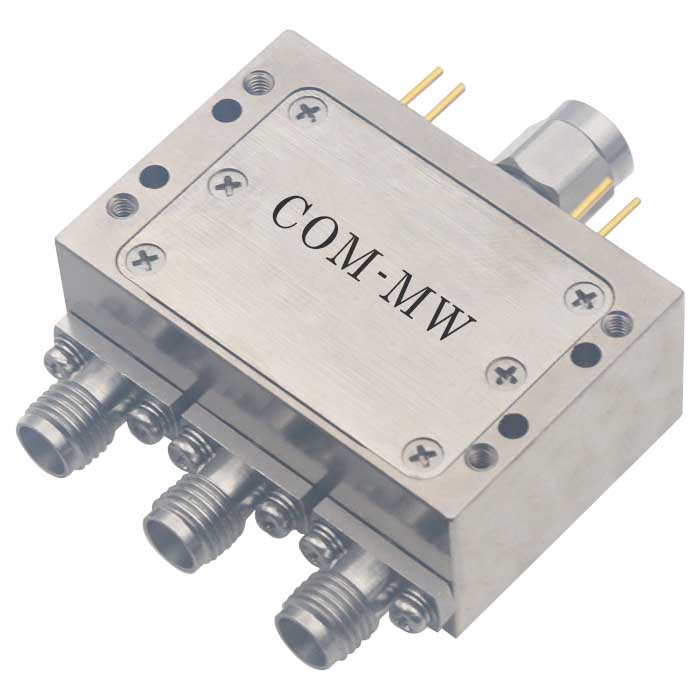

300~6000MHz, 单刀三掷, 100ns, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
国产化，宽带，吸收式。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 300 | ~ | 6000 | MHz |
| 插入损耗 | 3 | dB | ||
| 隔离度 | 40 | dB | ||
| 驻波比 | 1.5 | 1.8 |
| 开关路数 | 单刀三掷 |
| 开关特性 | 电子开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | +5.5V |
| 工作电流 | 15mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它要求 | 1、485控制 |
| 其它要求 | 2、J1~J3端口电压输出+5.5V |
| 其它要求 | 3、批次性相位一致性5° |
| 其它要求 | 4、批次性幅度一致性±1dB |
| / | C1 | C2 |
| J0-J1 | 1 | 0 |
| J0-J2 | 0 | 1 |
| J0-J3 | 0 | 0 |

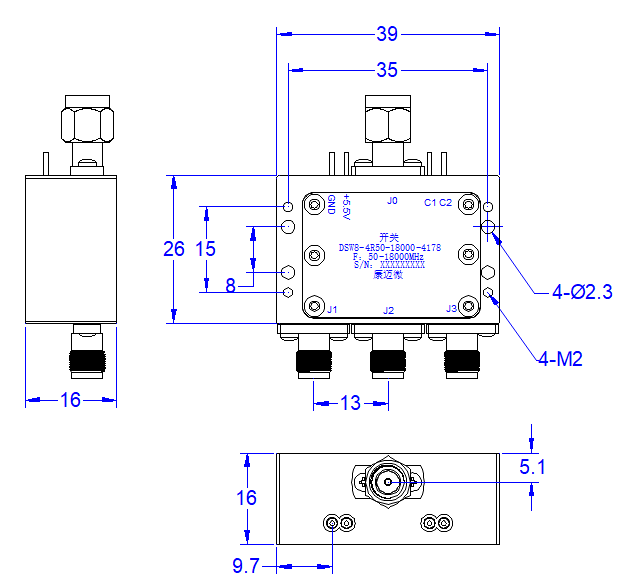

| 公共端口 | J0 |
| 分路端口 | J1，J2，J3 |

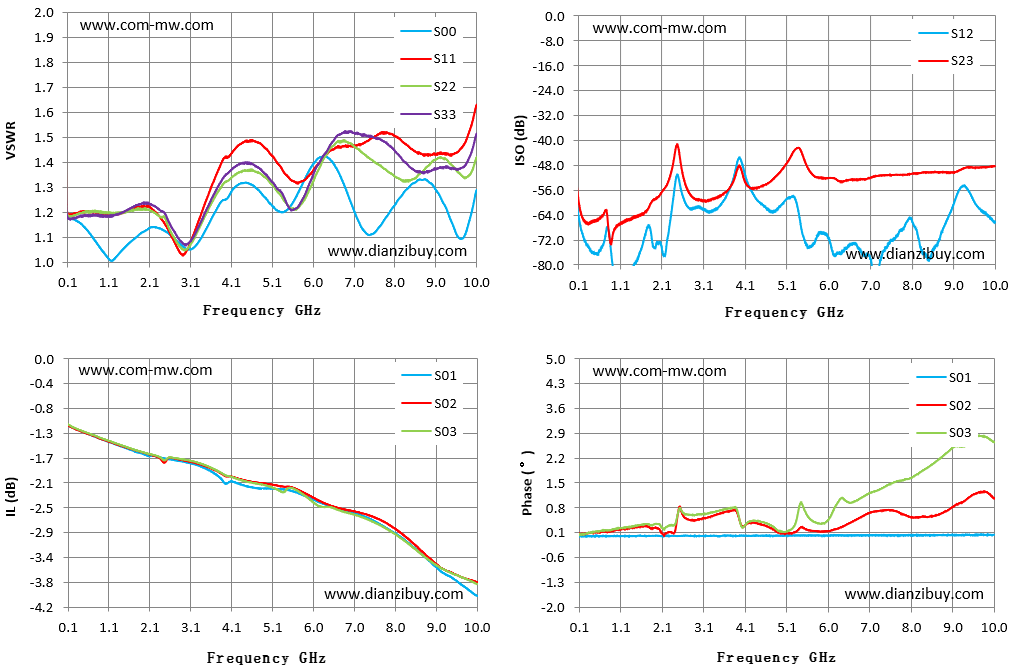

| Frequency GHz | S00 驻波 | S22 驻波 | S03 损耗 dB | S12 隔离 dB | S02 相位 ° | S03 相位 ° |
| 0.10 | 1.19 | 1.19 | -1.11 | -63.2 | 0.07 | 0.05 |
| 0.81 | 1.08 | 1.20 | -1.32 | -68.2 | 0.12 | 0.16 |
| 1.51 | 1.06 | 1.20 | -1.49 | -78.1 | 0.26 | 0.31 |
| 2.22 | 1.14 | 1.20 | -1.64 | -71.6 | 0.11 | 0.29 |
| 2.93 | 1.06 | 1.05 | -1.71 | -61.3 | 0.47 | 0.61 |
| 3.64 | 1.19 | 1.25 | -1.87 | -57.3 | 0.69 | 0.77 |
| 4.34 | 1.32 | 1.37 | -2.06 | -58.8 | 0.36 | 0.43 |
| 5.05 | 1.23 | 1.31 | -2.18 | -58.8 | 0.08 | 0.13 |
| 5.76 | 1.30 | 1.23 | -2.28 | -71.4 | 0.14 | 0.37 |
| 6.46 | 1.41 | 1.46 | -2.51 | -74.7 | 0.31 | 0.99 |
| 7.17 | 1.16 | 1.45 | -2.67 | -86.9 | 0.69 | 1.27 |
| 7.88 | 1.20 | 1.36 | -2.91 | -66.7 | 0.59 | 1.60 |
| 8.59 | 1.33 | 1.35 | -3.27 | -73.9 | 0.58 | 2.08 |
| 9.29 | 1.21 | 1.41 | -3.60 | -54.6 | 0.99 | 2.54 |
| 10.00 | 1.29 | 1.42 | -3.81 | -66.3 | 1.05 | 2.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
