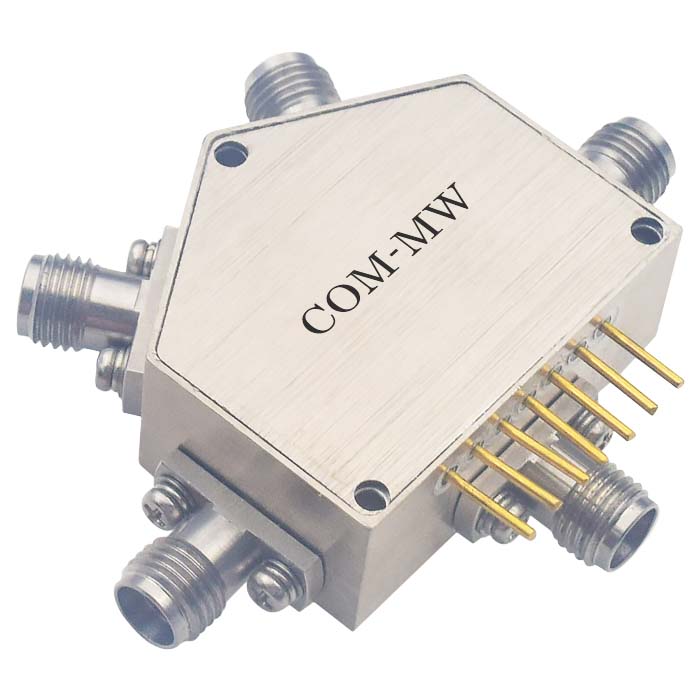

1~50GHz, 单刀四掷, 反射式, 250ns, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 50 | GHz |
| 插入损耗 | 10 | dB | ||
| 隔离度 | 40 | dB | ||
| 驻波比 | 2.2 |
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 250ns |
| 接口形式 | 2.4-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | +5V,50mA/-5V,20mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

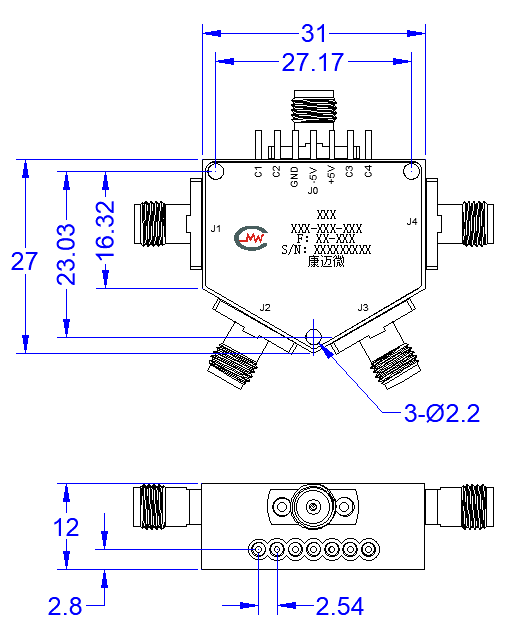

| 公共端口 | J0 |
| 分路端口 | J1,J2,J3,J4 |

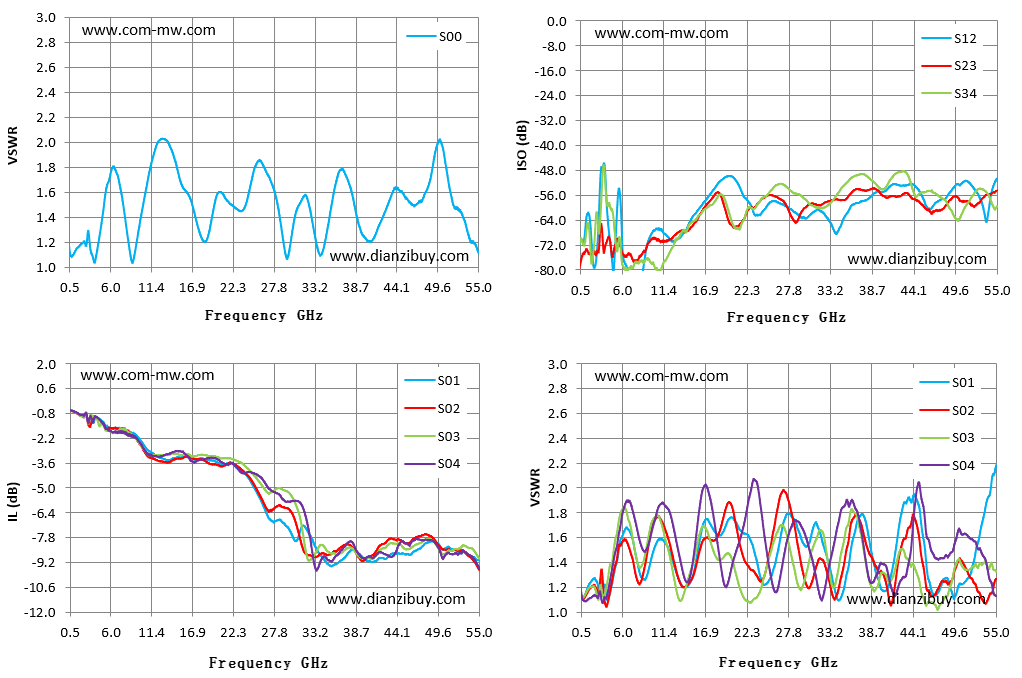

| Frequency GHz | S00 驻波 | S01 损耗 dB | S03 损耗 dB | S04 损耗 dB | S23 隔离 dB | S03 驻波 |
| 0.50 | 1.13 | -0.60 | -0.62 | -0.63 | -77.8 | 1.14 |
| 4.39 | 1.22 | -1.11 | -1.48 | -1.13 | -71.0 | 1.38 |
| 8.29 | 1.22 | -1.80 | -1.87 | -2.01 | -75.6 | 1.36 |
| 12.18 | 1.99 | -3.24 | -3.16 | -3.24 | -70.2 | 1.43 |
| 16.07 | 1.61 | -3.23 | -3.12 | -3.19 | -62.4 | 1.64 |
| 19.96 | 1.55 | -3.52 | -3.24 | -3.35 | -64.7 | 1.47 |
| 23.86 | 1.49 | -4.22 | -3.79 | -4.17 | -58.1 | 1.15 |
| 27.75 | 1.62 | -6.90 | -5.13 | -5.25 | -61.1 | 1.55 |
| 31.64 | 1.56 | -7.14 | -7.90 | -6.25 | -59.1 | 1.64 |
| 35.54 | 1.55 | -9.38 | -8.69 | -9.06 | -56.3 | 1.70 |
| 39.43 | 1.27 | -8.90 | -8.97 | -8.96 | -54.5 | 1.21 |
| 43.32 | 1.57 | -8.72 | -8.12 | -8.90 | -55.4 | 1.43 |
| 47.21 | 1.53 | -8.40 | -8.11 | -7.94 | -61.0 | 1.03 |
| 51.11 | 1.63 | -8.41 | -8.55 | -8.72 | -57.8 | 1.34 |
| 55.00 | 1.12 | -9.08 | -8.97 | -9.51 | -54.5 | 1.33 |
| J0-J1 | 0 | 1 | 1 | 1 |
| J0-J2 | 1 | 0 | 1 | 1 |
| J0-J3 | 1 | 1 | 1 | 0 |
| J0-J4 | 1 | 1 | 0 | 1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
