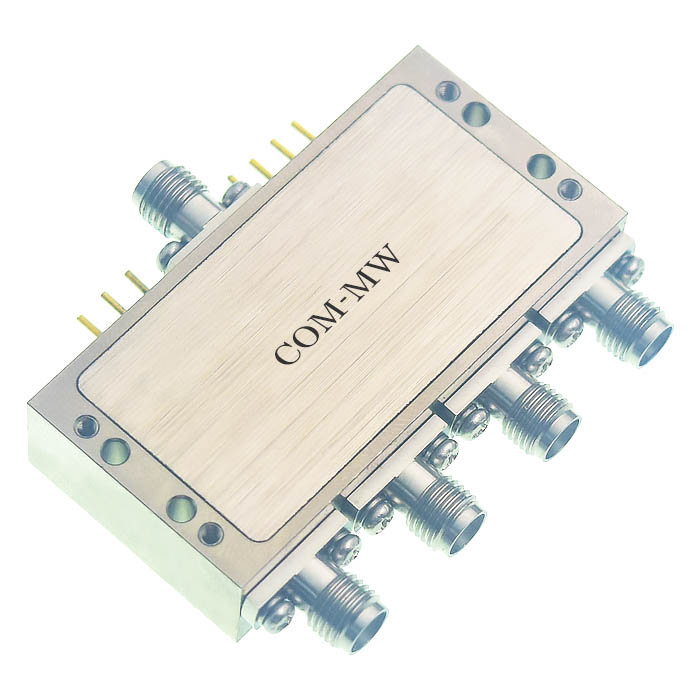

2~18GHz, 单刀四掷, 吸收式, 100ns, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
国产化，宽带，吸收式。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 2.5 | 3.3 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.6 | 1.9 |
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |

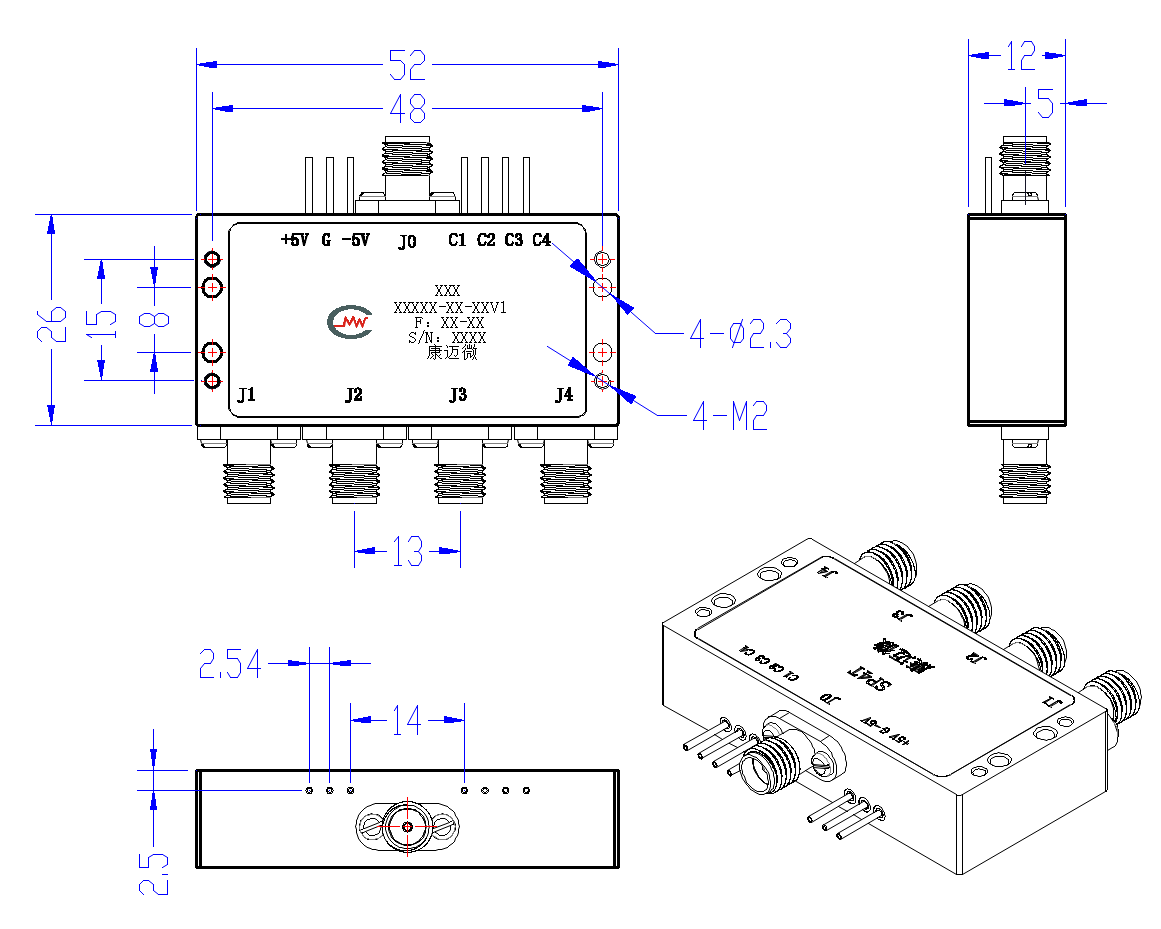

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 150mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4 |

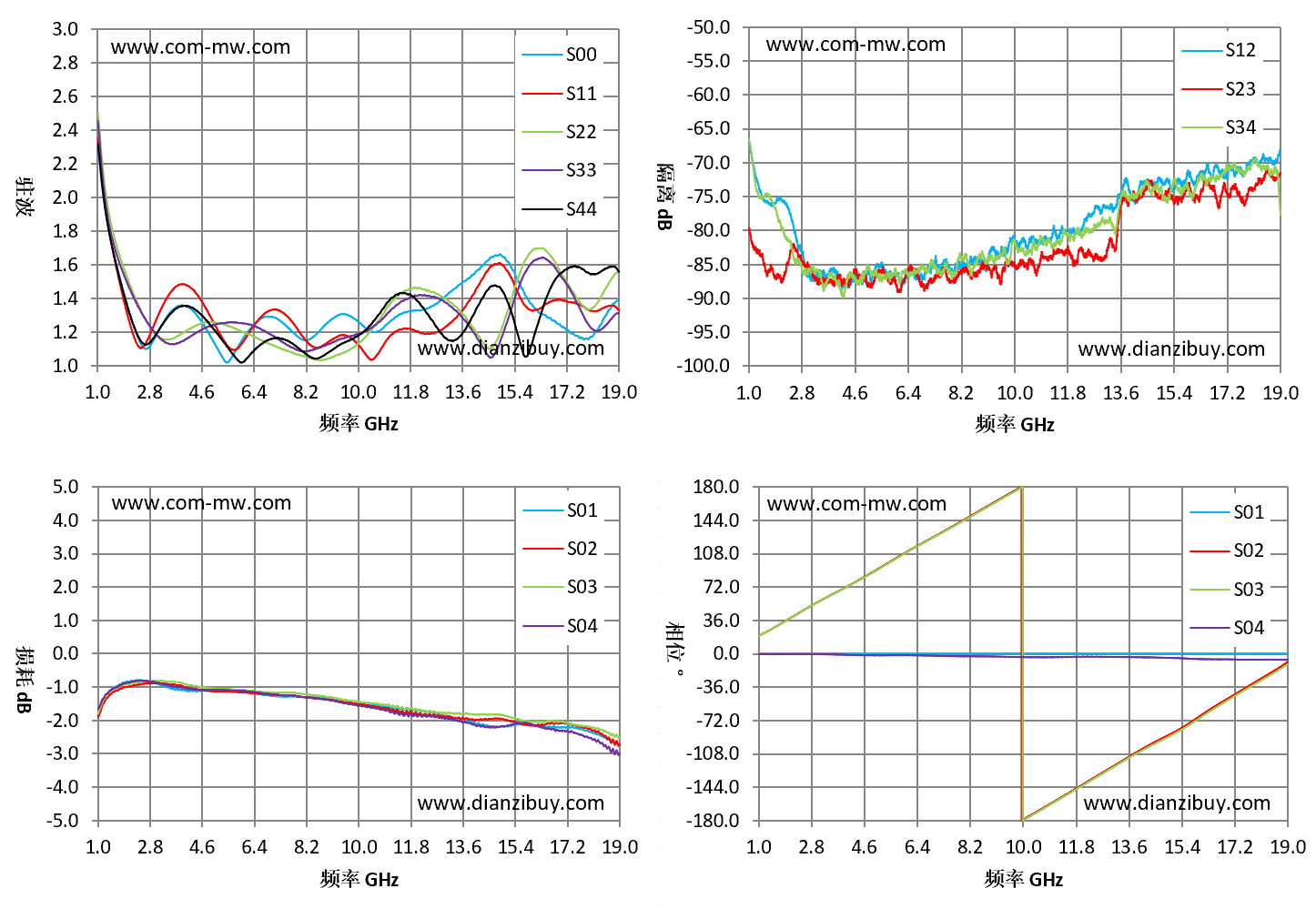

| S00 驻波 | S11 驻波 | S01 损耗 dB | S03 损耗 dB | S12 隔离 dB | |
| 1 | 2.31 | 2.35 | -1.69 | -1.8 | -66.87 |
| 2 | 1.37 | 1.32 | -0.84 | -0.92 | -75.48 |
| 4 | 1.35 | 1.48 | -1.1 | -0.91 | -86.07 |
| 5 | 1.14 | 1.25 | -1.1 | -1.05 | -86.31 |
| 6 | 1.15 | 1.13 | -1.13 | -1.1 | -86.66 |
| 7 | 1.29 | 1.33 | -1.27 | -1.17 | -86.06 |
| 9 | 1.26 | 1.14 | -1.36 | -1.31 | -85.45 |
| 10 | 1.26 | 1.12 | -1.52 | -1.44 | -81.27 |
| 11 | 1.25 | 1.15 | -1.6 | -1.53 | -81.06 |
| 13 | 1.41 | 1.23 | -1.86 | -1.8 | -76.53 |
| 14 | 1.54 | 1.43 | -2.08 | -1.84 | -75.4 |
| 15 | 1.65 | 1.59 | -2.19 | -1.85 | -72.75 |
| 16 | 1.36 | 1.32 | -2.14 | -2.04 | -72.56 |
| 18 | 1.17 | 1.33 | -2.34 | -2.2 | -69.78 |
| 19 | 1.39 | 1.33 | -2.72 | -2.51 | -68.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
