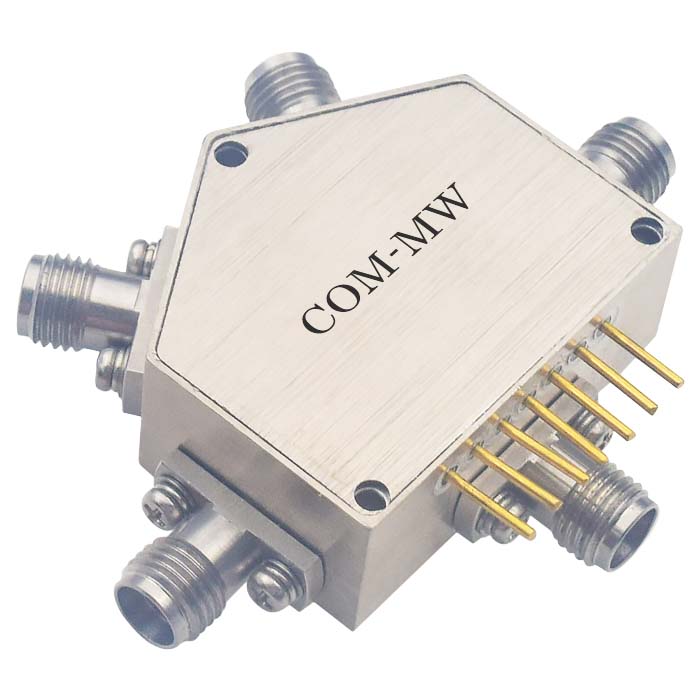

2~40GHz, 单刀四掷, 吸收式, 100ns, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 40 | GHz |
| 插入损耗 | 5.5 | dB | ||
| 隔离度 | 40 | dB | ||
| 驻波比 | 2.2 |
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | 60mA |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| C1 | C2 | C3 | C4 | |
| J0-J1 | 0 | 1 | 1 | 1 |
| J0-J2 | 1 | 0 | 1 | 1 |
| J0-J3 | 1 | 1 | 1 | 0 |
| J0-J4 | 1 | 1 | 0 | 1 |

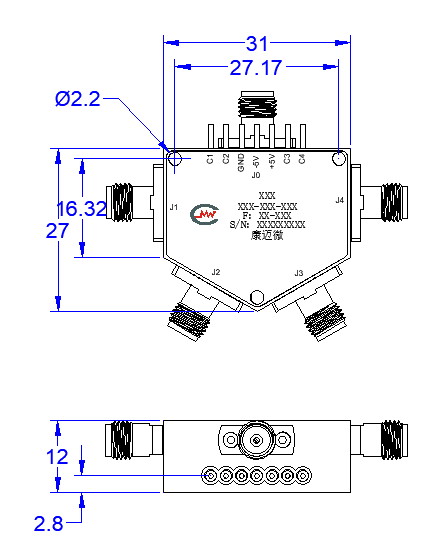

| 公共端口 | J0 |
| 分路端口 | J1,J2,J3,J4 |

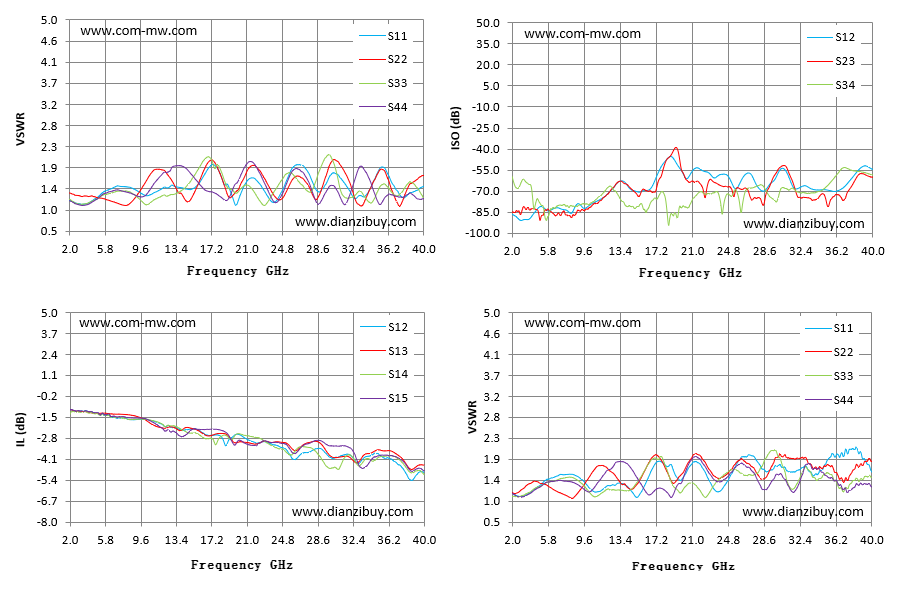

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S15 损耗 dB | S12 隔离 dB |
| 2 | 1.15 | -1.02 | -1.03 | -1.3 | -1.04 | -86.42 |
| 4.71 | 1.2 | -1.25 | -1.27 | -1.29 | -1.26 | -82.03 |
| 7.43 | 1.45 | -1.54 | -1.32 | -1.54 | -1.48 | -83.03 |
| 10.14 | 1.26 | -1.62 | -1.69 | -1.63 | -1.61 | -80 |
| 12.86 | 1.48 | -2.16 | -2.11 | -2.05 | -2.42 | -65.75 |
| 15.57 | 1.47 | -2.23 | -2.29 | -2.48 | -2.25 | -70.36 |
| 18.29 | 1.64 | -2.74 | -2.52 | -2.66 | -2.33 | -47.54 |
| 21 | 1.57 | -2.86 | -3.08 | -2.64 | -3.17 | -55.68 |
| 23.71 | 1.11 | -3.19 | -3.07 | -3.28 | -3.06 | -58.87 |
| 26.43 | 1.93 | -3.97 | -3.53 | -3.4 | -3.61 | -59.02 |
| 29.14 | 1.4 | -3.53 | -3.3 | -4.21 | -3.03 | -65.01 |
| 31.86 | 1.4 | -3.78 | -3.96 | -3.82 | -3.35 | -68.45 |
| 34.57 | 1.58 | -3.76 | -3.65 | -4.2 | -3.97 | -69.07 |
| 37.29 | 1.3 | -4.43 | -3.9 | -4.11 | -4.03 | -64.66 |
| 40 | 1.46 | -4.89 | -4.48 | -5.03 | -4.81 | -54.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
