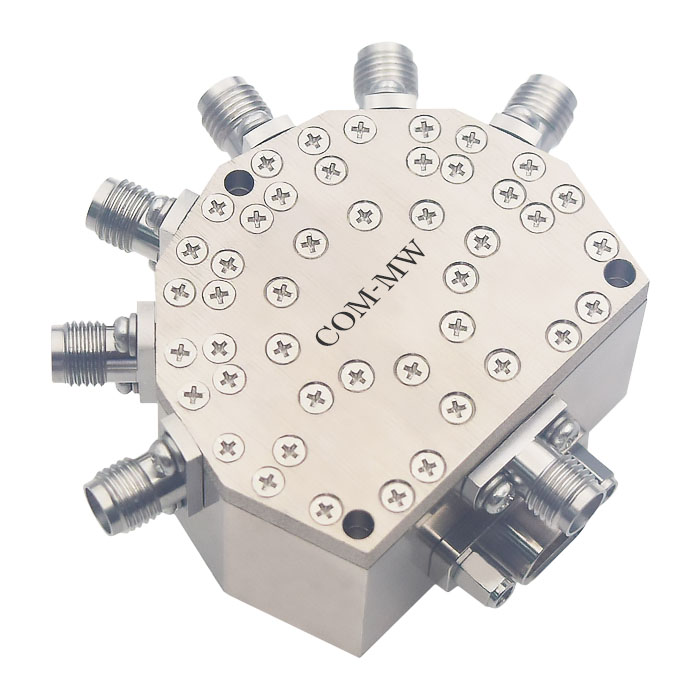

1.6~6GHz, 单刀六掷, 电子吸收式开关, 100ns, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.6 | ~ | 6 | GHz |
| 插入损耗 | 1.6 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.5 | |||
| 相位一致性 | ±5 | ° |
| 开关路数 | 单刀六掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 200mA+5V ;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制接口：J30J-9ZKP |
| / | C | B | A |
| J1 | 0 | 0 | 1 |
| J2 | 0 | 1 | 0 |
| J3 | 0 | 1 | 1 |
| J4 | 1 | 0 | 0 |
| J5 | 1 | 0 | 1 |
| J6 | 1 | 1 | 0 |
| 公共端口 | J0 |
| 分路端口 | J1~J6 |
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 定义 | +5V | -5V | GND | A | B | NC | NC | NC | C |

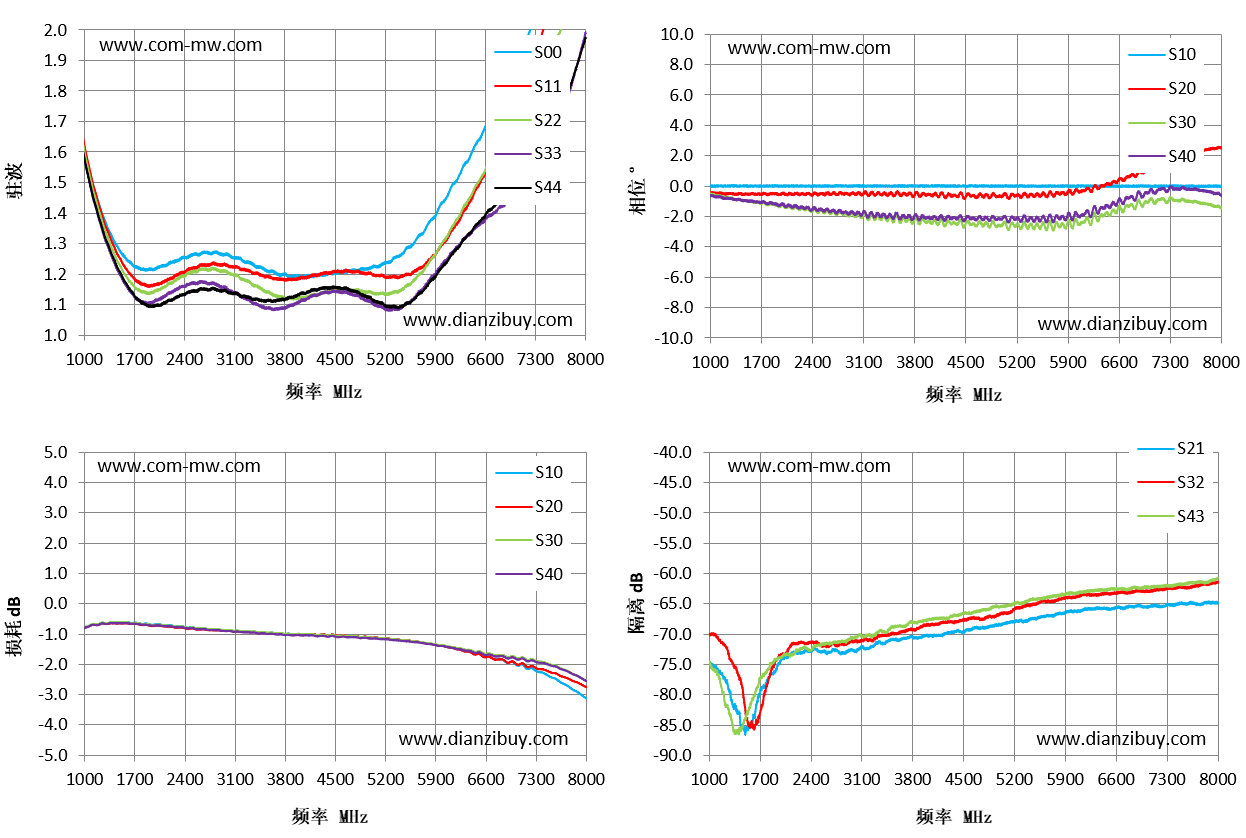

| 频率 MHz | S00 驻波 | S11 驻波 | S40 损耗 dB | S40 相位 ° | S21 隔离 dB |
| 1000 | 1.61 | 1.62 | -0.79 | -0.64 | -74.53 |
| 1500 | 1.27 | 1.25 | -0.65 | -0.97 | -86.23 |
| 2000 | 1.22 | 1.17 | -0.72 | -1.2 | -73.97 |
| 2500 | 1.26 | 1.22 | -0.81 | -1.49 | -72.79 |
| 3000 | 1.27 | 1.23 | -0.9 | -1.81 | -72.73 |
| 3500 | 1.22 | 1.19 | -0.98 | -2.16 | -70.89 |
| 4000 | 1.19 | 1.19 | -1.04 | -2.06 | -70.16 |
| 4500 | 1.2 | 1.21 | -1.09 | -2.09 | -69.72 |
| 5000 | 1.22 | 1.2 | -1.15 | -2.15 | -68.42 |
| 5500 | 1.28 | 1.2 | -1.24 | -2.24 | -67.46 |
| 6000 | 1.43 | 1.3 | -1.4 | -1.76 | -66.3 |
| 6500 | 1.64 | 1.49 | -1.61 | -1.18 | -65.89 |
| 7000 | 1.86 | 1.74 | -1.8 | -0.43 | -65.5 |
| 7500 | 2.21 | 2.06 | -2.04 | -0.15 | -64.86 |
| 8000 | 2.82 | 2.44 | -2.55 | -0.62 | -64.87 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
