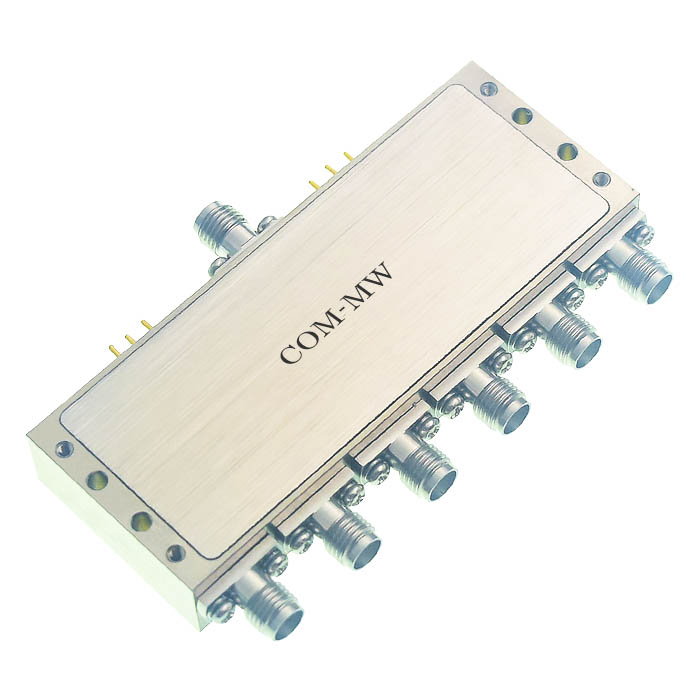

2~18GHz, 单刀六掷, 吸收式, 100ns, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，吸收式。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 3.8 | 4.5 | dB | |
| 隔离度 | 60 | dB | ||
| 驻波比 | 2 |
| 开关路数 | 单刀六掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 200mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 端口 | C3 | C2 | C1 |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |

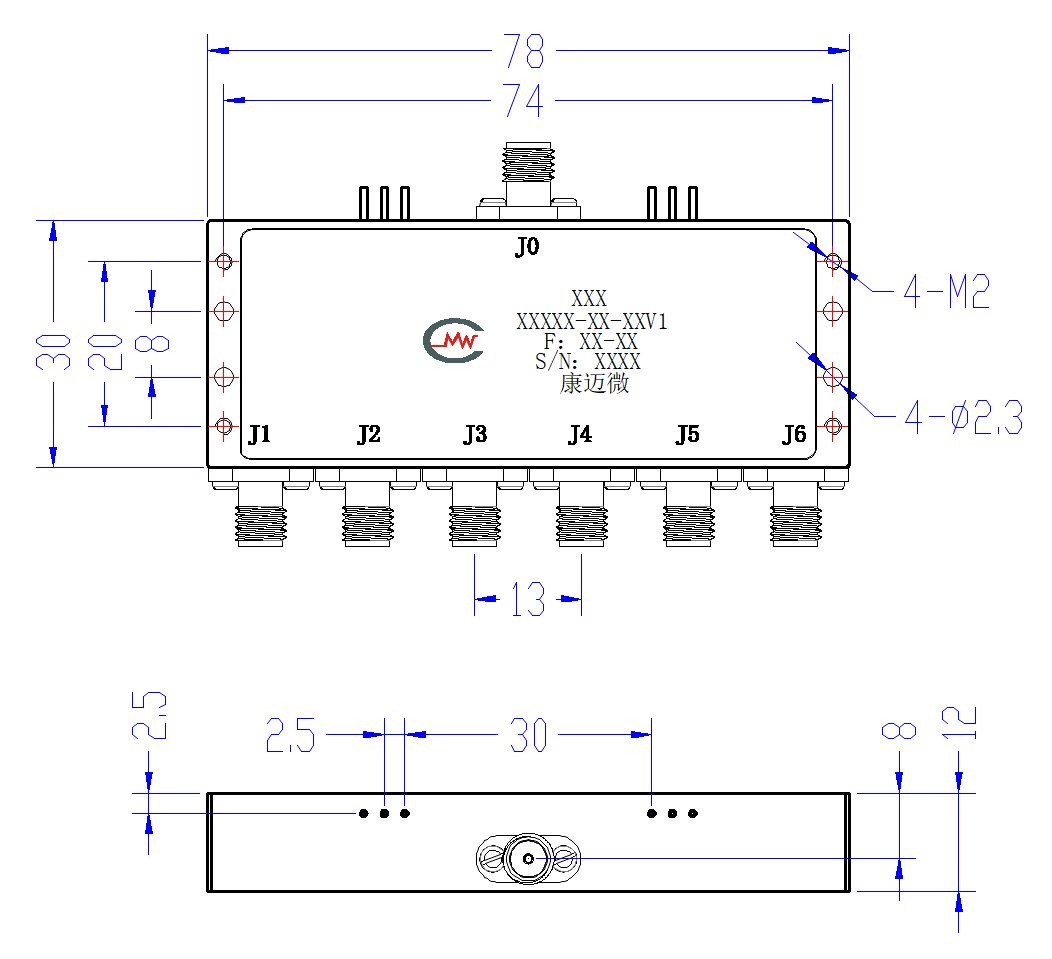

| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6 |

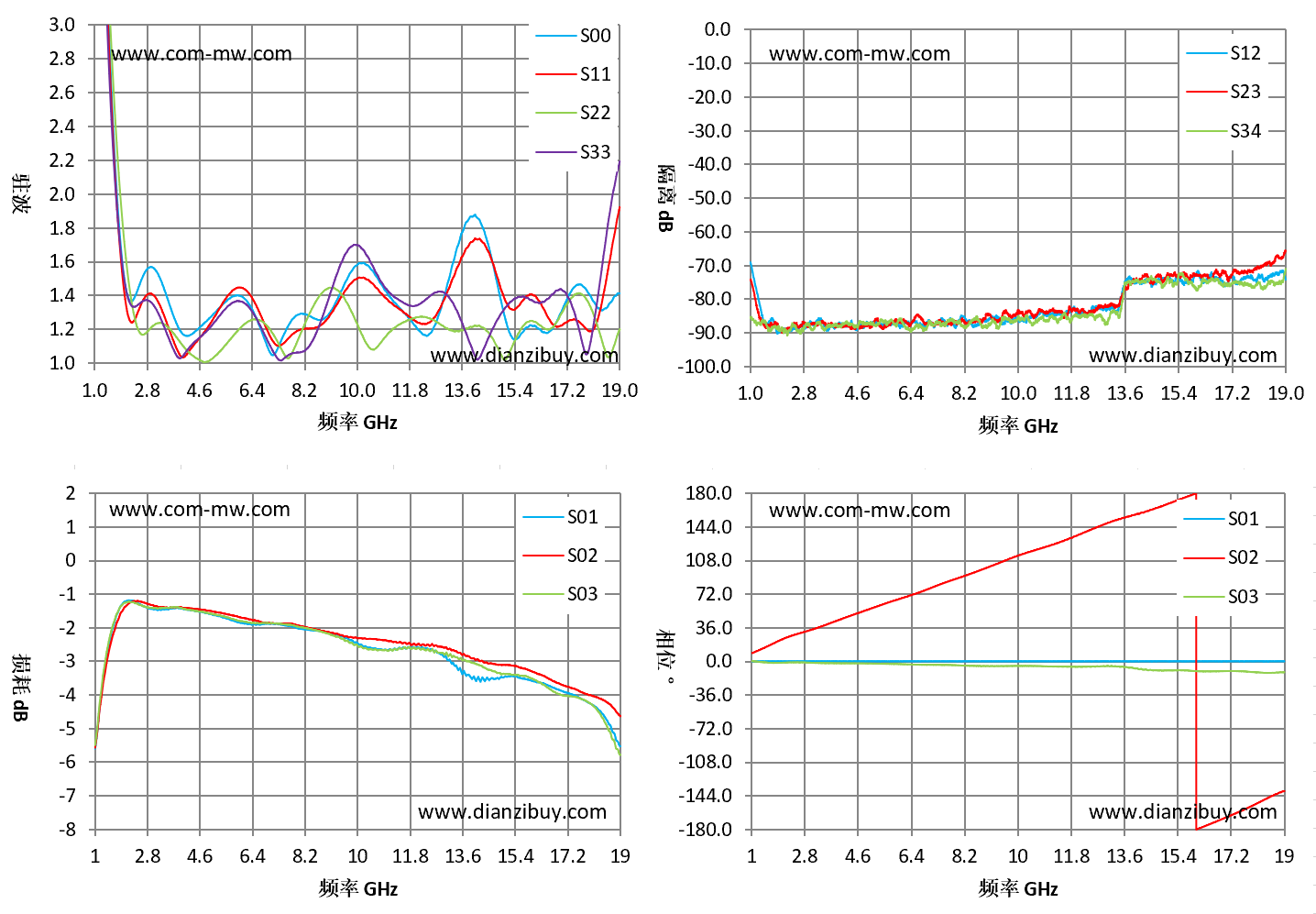

| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB |
| 1 | 6.15 | 5.69 | -5.61 | -69.01 |
| 2.29 | 1.37 | 1.24 | -1.2 | -89.33 |
| 3.57 | 1.34 | 1.19 | -1.43 | -88.98 |
| 6.14 | 1.38 | 1.44 | -1.88 | -87.75 |
| 7.43 | 1.15 | 1.11 | -1.92 | -85.77 |
| 8.71 | 1.26 | 1.22 | -2.1 | -87.12 |
| 10 | 1.58 | 1.5 | -2.47 | -85.77 |
| 12.57 | 1.19 | 1.26 | -2.66 | -82.82 |
| 13.86 | 1.86 | 1.71 | -3.46 | -74.14 |
| 15.14 | 1.22 | 1.35 | -3.45 | -74.22 |
| 17.71 | 1.46 | 1.23 | -4.14 | -73.27 |
| 19 | 1.41 | 1.92 | -5.53 | -74.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
