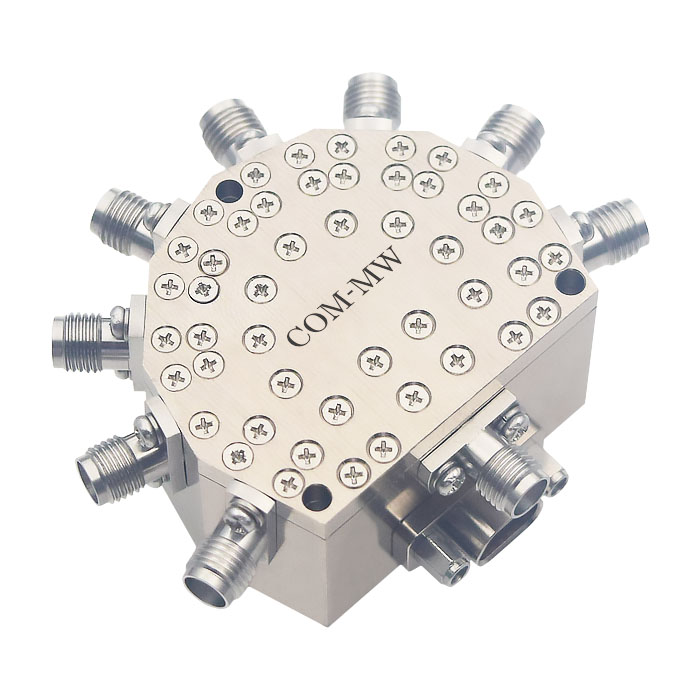

2~40GHz, 单刀八掷, 150ns, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 40 | GHz |
| 插入损耗 | 6.5 | dB | ||
| 隔离度 | 40 | dB | ||
| 驻波比 | 2.2 |
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子反射式 |
| 开关时间 | 150ns |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | +5V,85mA,-5V,15mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 控制接口：J30J-9ZKP。 |
| A | B | C | D | E | |
| J0-J1 | 0 | 0 | 0 | 1 | 0 |
| J0-J2 | 1 | 1 | 1 | 1 | 0 |
| J0-J3 | 0 | 1 | 0 | 1 | 0 |
| J0-J4 | 0 | 0 | 1 | 1 | 0 |
| J0-J5 | 1 | 0 | 1 | 0 | 1 |
| J0-J6 | 0 | 1 | 1 | 0 | 1 |
| J0-J7 | 1 | 1 | 0 | 0 | 1 |
| J0-J8 | 1 | 0 | 0 | 0 | 1 |
| 公共端口 | J0 |
| 分路端口 | J1~J8 |

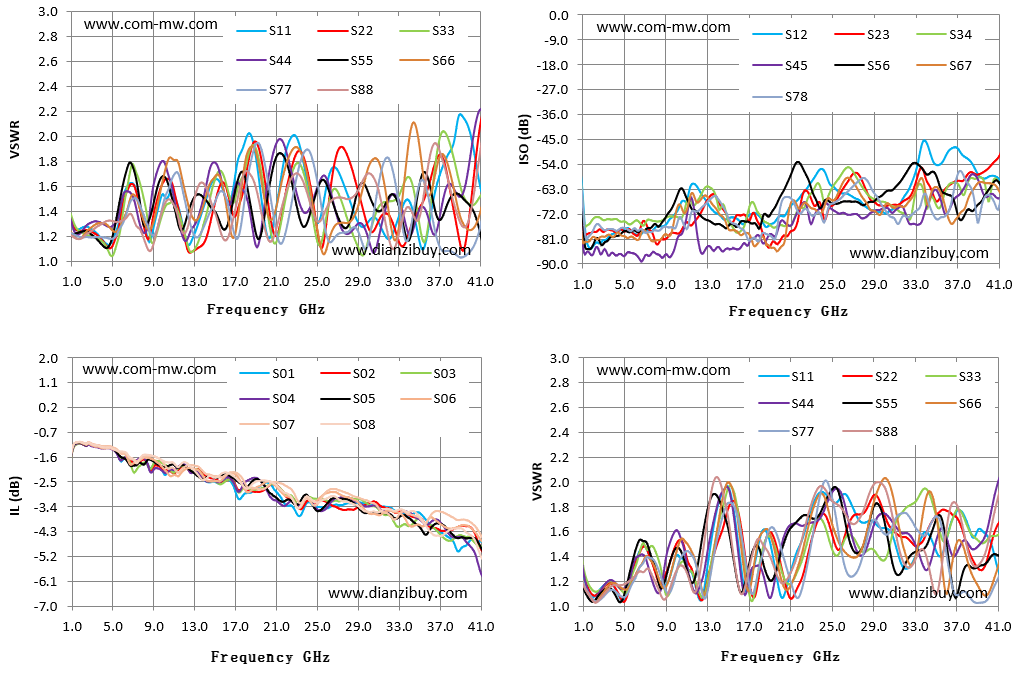

| Frequency GHz | S11 驻波 | S01 损耗 dB | S03 损耗 dB | S05 损耗 dB | S07 损耗 dB | S78 隔离 dB |
| 1 | 1.31 | -1.43 | -1.48 | -1.36 | -1.34 | -66.3 |
| 6.71 | 1.63 | -1.68 | -1.84 | -1.91 | -1.67 | -77.6 |
| 9.57 | 1.46 | -1.87 | -1.76 | -1.89 | -1.66 | -76.8 |
| 12.43 | 1.13 | -2.08 | -2.07 | -2.04 | -1.9 | -69.7 |
| 18.14 | 2 | -2.9 | -2.72 | -2.67 | -2.69 | -79.7 |
| 21 | 1.43 | -2.87 | -2.63 | -3.08 | -2.51 | -66.2 |
| 26.71 | 1.75 | -3.33 | -3.19 | -3.08 | -2.76 | -62.9 |
| 29.57 | 1.28 | -3.28 | -3.22 | -3.62 | -3.15 | -67.8 |
| 32.43 | 1.22 | -3.52 | -3.92 | -3.79 | -3.86 | -72.8 |
| 38.14 | 1.9 | -4.61 | -4.62 | -4.39 | -3.78 | -61.7 |
| 41 | 1.59 | -4.67 | -4.84 | -4.89 | -4.45 | -68.9 |
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 引脚定义 | +5V | GND | -5V | A | B | C | D | E |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
