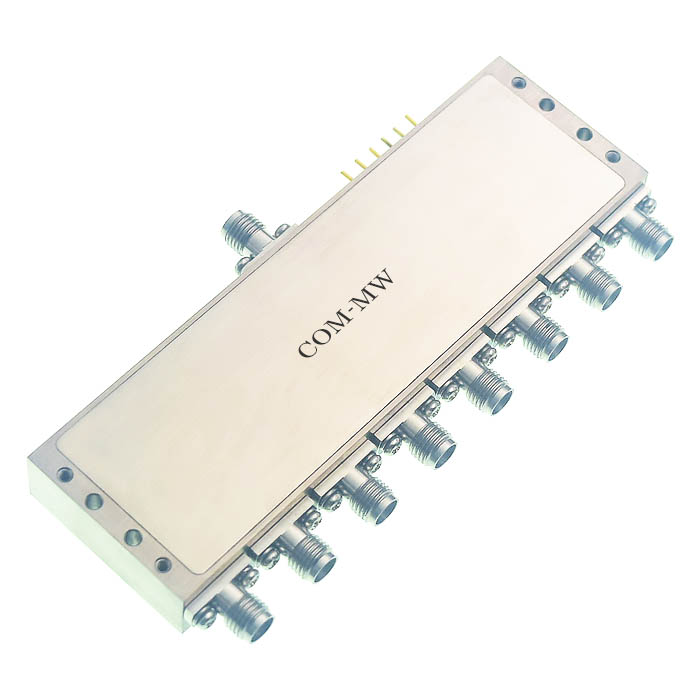

20~3000MHz, 单刀八掷, 电子吸收式开关, 开关时间100ns, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，吸收式。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 3000 | MHz |
| 插入损耗 | 1.8 | 2.6 | dB | |
| 隔离度 | 60 | 75 | dB | |
| 驻波比 | 1.3 | 1.8 |
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 350mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 端口 | C3 | C2 | C1 |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |
| J7 | 1 | 1 | 0 |
| J8 | 1 | 1 | 1 |

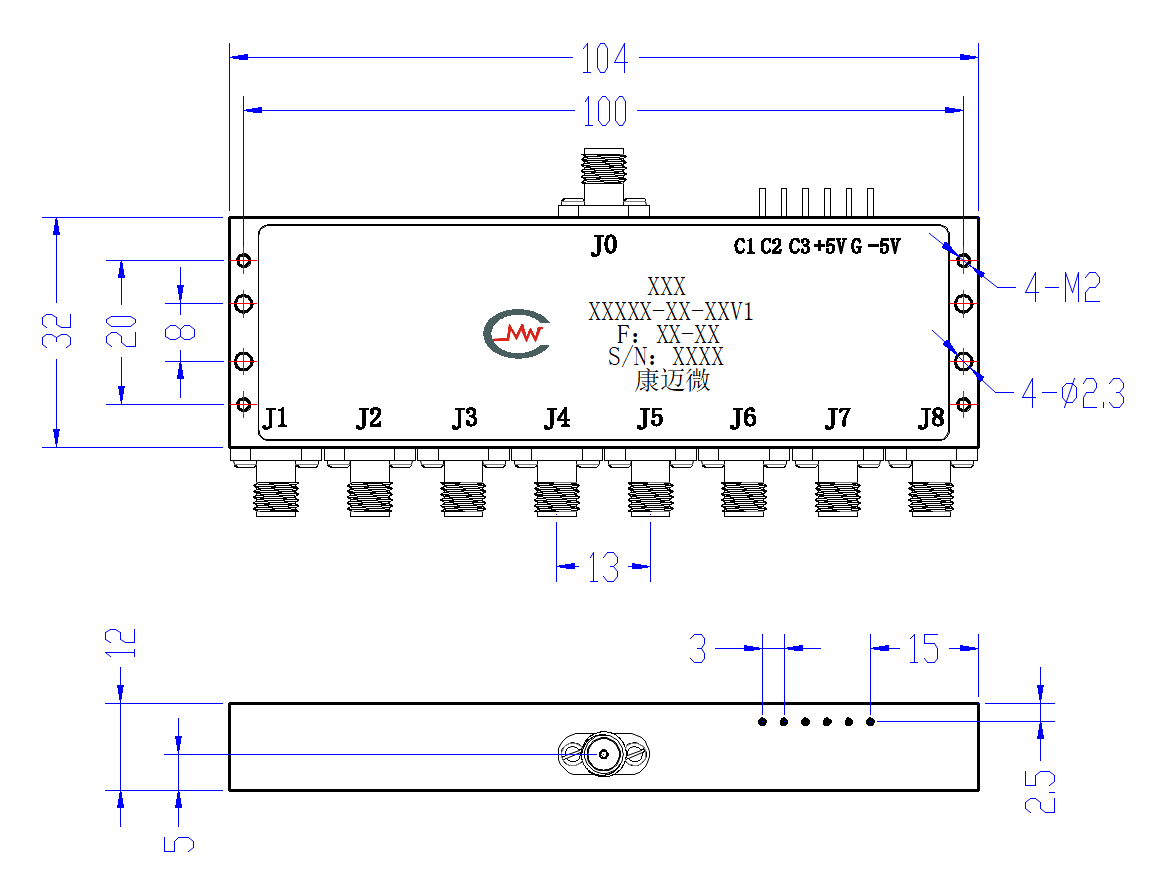

| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6，J7，J8 |

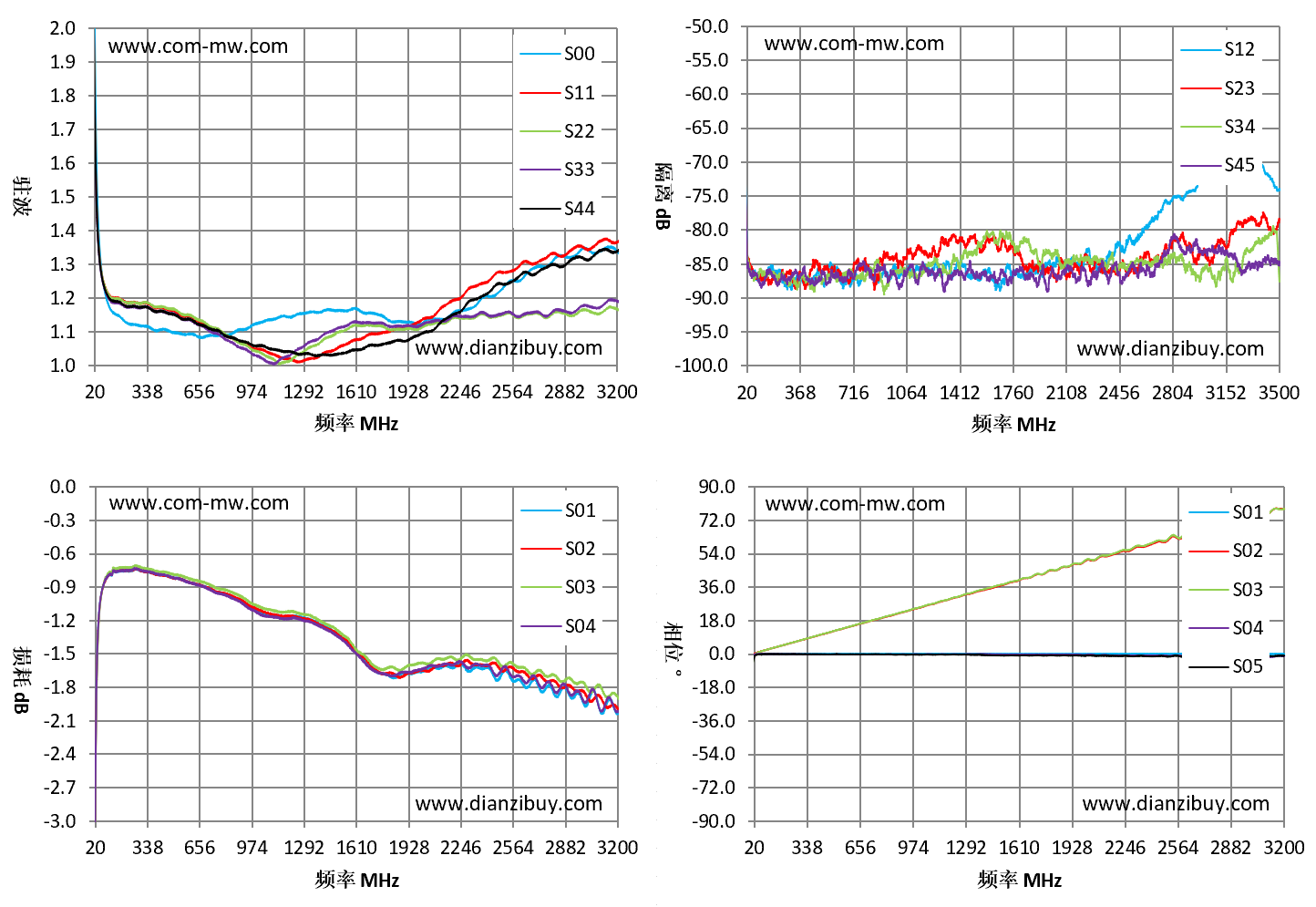

| 频率 MHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S04 损耗 dB | S12 隔离 dB |
| 20 | 1.89 | 1.69 | -2.57 | -2.58 | -83.84 |
| 247 | 1.12 | 1.19 | -0.75 | -0.75 | -86.5 |
| 474 | 1.1 | 1.16 | -0.81 | -0.8 | -86.69 |
| 929 | 1.11 | 1.06 | -1.05 | -1.06 | -86.64 |
| 1156 | 1.15 | 1.02 | -1.16 | -1.18 | -86.23 |
| 1383 | 1.16 | 1.03 | -1.23 | -1.25 | -85.96 |
| 1837 | 1.13 | 1.11 | -1.71 | -1.69 | -86.56 |
| 2064 | 1.14 | 1.14 | -1.61 | -1.6 | -84.7 |
| 2291 | 1.17 | 1.22 | -1.66 | -1.63 | -85.7 |
| 2519 | 1.24 | 1.28 | -1.65 | -1.62 | -81.15 |
| 2746 | 1.29 | 1.31 | -1.84 | -1.8 | -76 |
| 2973 | 1.34 | 1.35 | -1.88 | -1.86 | -72.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
