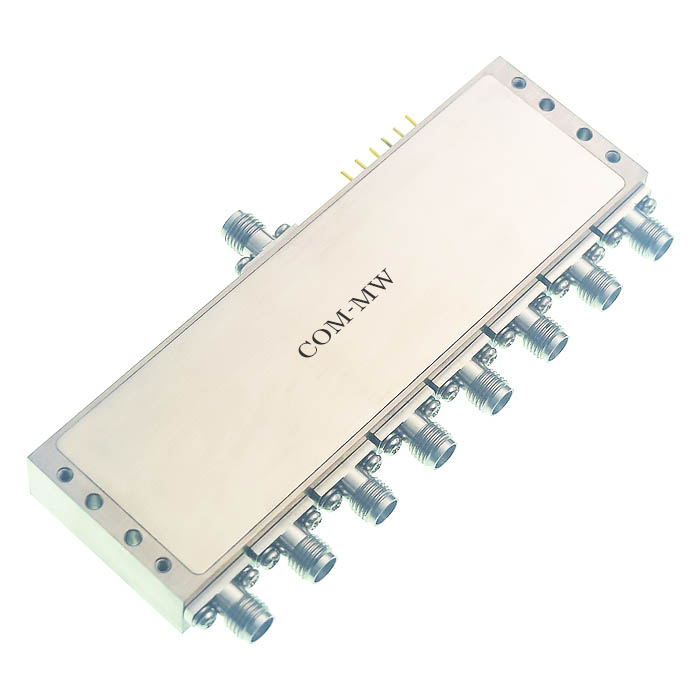

2~18GHz, 单刀八掷, 吸收式, 100ns, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，吸收式。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 4.1 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 2 |
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 300mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |

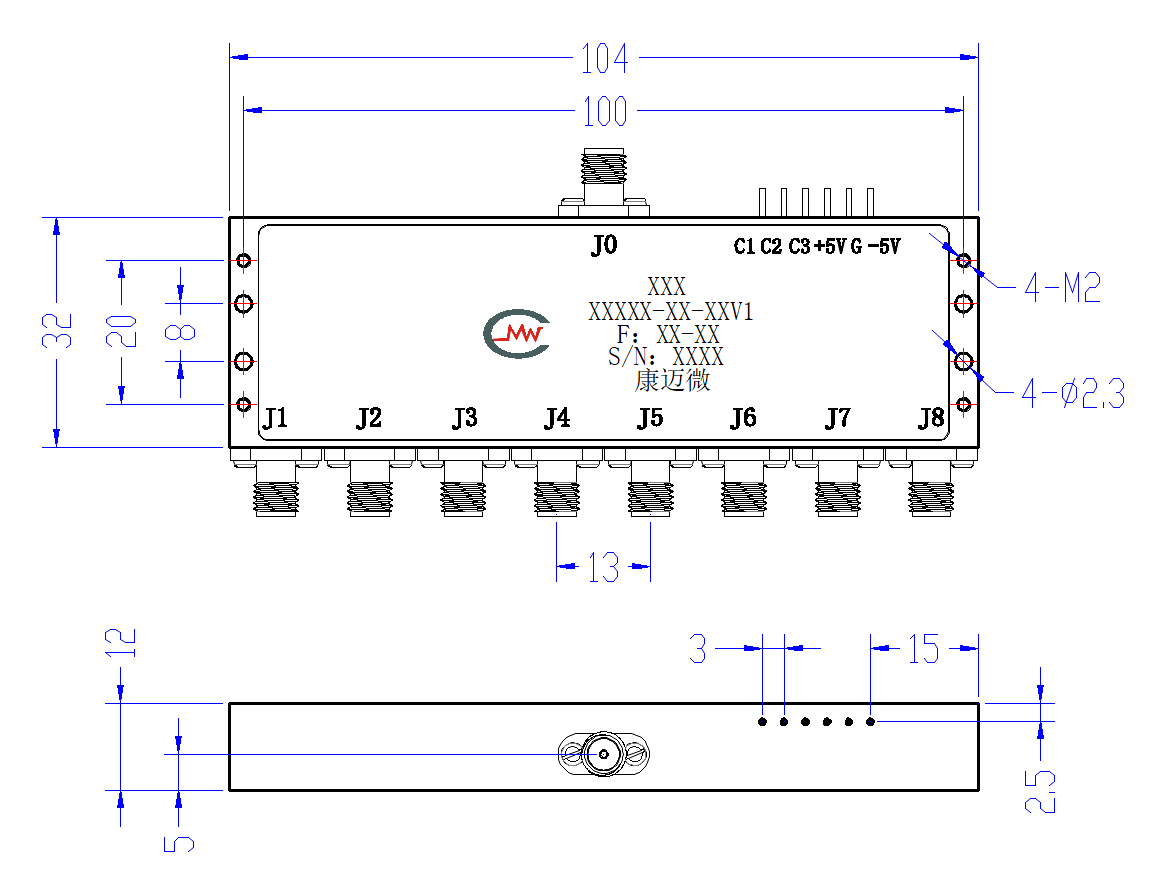

| 端口 | C3 | C2 | C1 |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |
| J7 | 1 | 1 | 0 |
| J8 | 1 | 1 | 1 |
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6，J7，J8 |

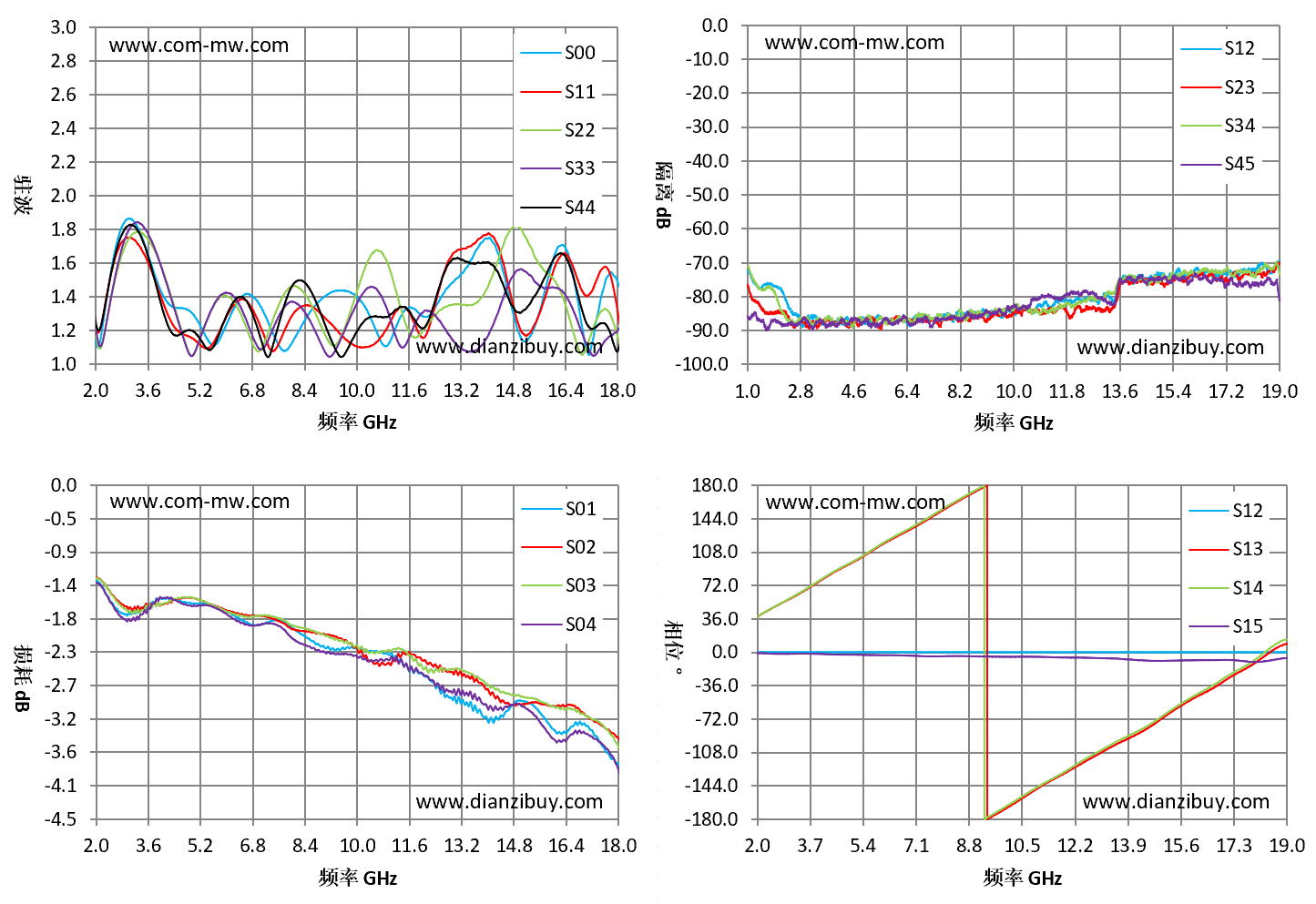

| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB |
| 2 | 1.14 | 1.22 | -1.28 | -77.08 |
| 3 | 1.86 | 1.75 | -1.72 | -87.2 |
| 4 | 1.43 | 1.4 | -1.53 | -87.49 |
| 5 | 1.29 | 1.15 | -1.59 | -87.65 |
| 7 | 1.36 | 1.24 | -1.89 | -85.27 |
| 8 | 1.12 | 1.28 | -1.92 | -86.66 |
| 9 | 1.4 | 1.28 | -2.19 | -84.09 |
| 10 | 1.4 | 1.1 | -2.19 | -85.14 |
| 11 | 1.12 | 1.24 | -2.28 | -82.66 |
| 12 | 1.29 | 1.16 | -2.55 | -81.63 |
| 13 | 1.5 | 1.66 | -2.88 | -80.57 |
| 15 | 1.17 | 1.21 | -2.9 | -73.33 |
| 16 | 1.61 | 1.53 | -3.29 | -73.72 |
| 17 | 1.11 | 1.41 | -3.24 | -73.33 |
| 18 | 1.48 | 1.31 | -3.75 | -72.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
