DC~18GHz, 单刀三掷, TTL控制, 反射式, 15ms, N, 24V, 200万次
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.7 | dB@18G | ||
| 插入损耗 | 0.5 | dB@12.4G | ||
| 插入损耗 | 0.3 | dB@5G | ||
| 隔离度 | 50 | dB@18G | ||
| 隔离度 | 60 | dB@12.4G | ||
| 隔离度 | 70 | dB@5G | ||
| 驻波比 | 1.7 | @18G | ||
| 驻波比 | 1.5 | @12.4G | ||
| 驻波比 | 1.3 | @5G |
| 开关路数 | 单刀三掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | N -F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 350W@5GHz; 250W@12.4GHz; 180W@18GHz设计保证 |
| 工作电压 | +24V |
| 工作电流 | 150mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 开关寿命 | 200万次 |

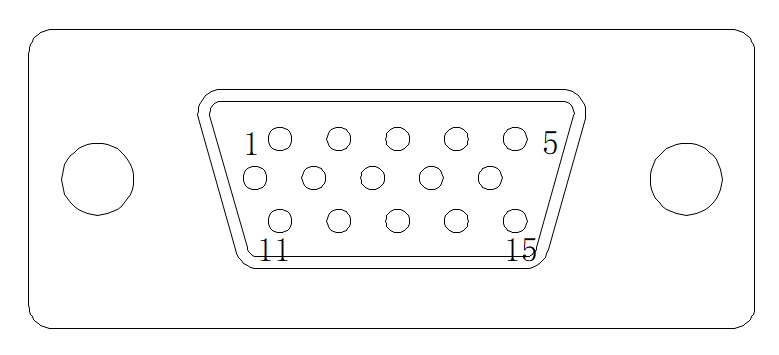

| 控制接口 | D-SUB 15Pin Male |
| 公共端口 | 0 |
| 分路端口 | 1，3，5 |
| Pin 1 | TTL高电平，其它低电平 | RF 0-1 |
| Pin 3 | TTL高电平，其它低电平 | RF 0-3 |
| Pin 5 | TTL高电平，其它低电平 | RF 0-5 |
| Pin 7 | VCD | / |
| Pin 8 | GND | / |
| Pin 2,4,6,9~15 | 不使用 | / |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 先断后合 |
提供技术要求，工程师 1 个工作日内响应。
