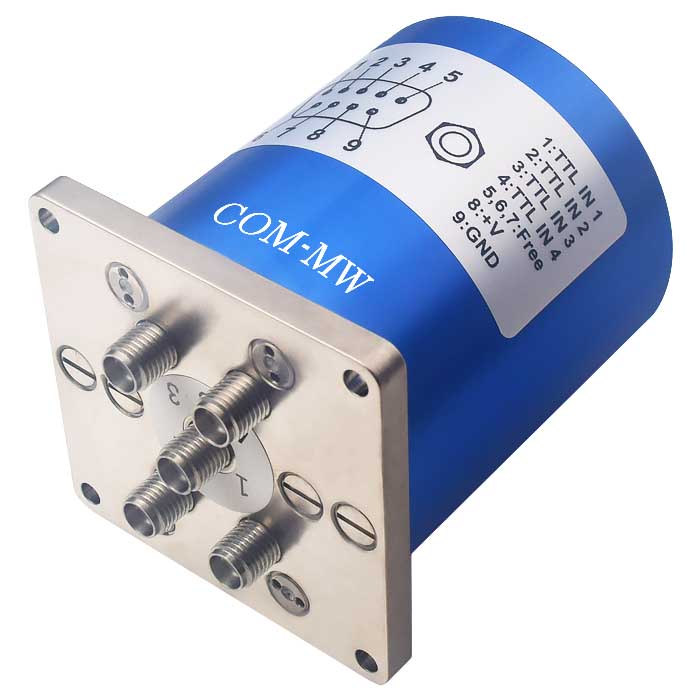

DC~18000MHz, 单刀四掷, 吸收式, 20ms, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 70@6GHz；60@18GHz | dB | ||
| 驻波比 | 1.5 |
| 开关路数 | 单刀四掷 |
| 开关特性 | 机械吸收式开关 |
| 开关时间 | 20ms |

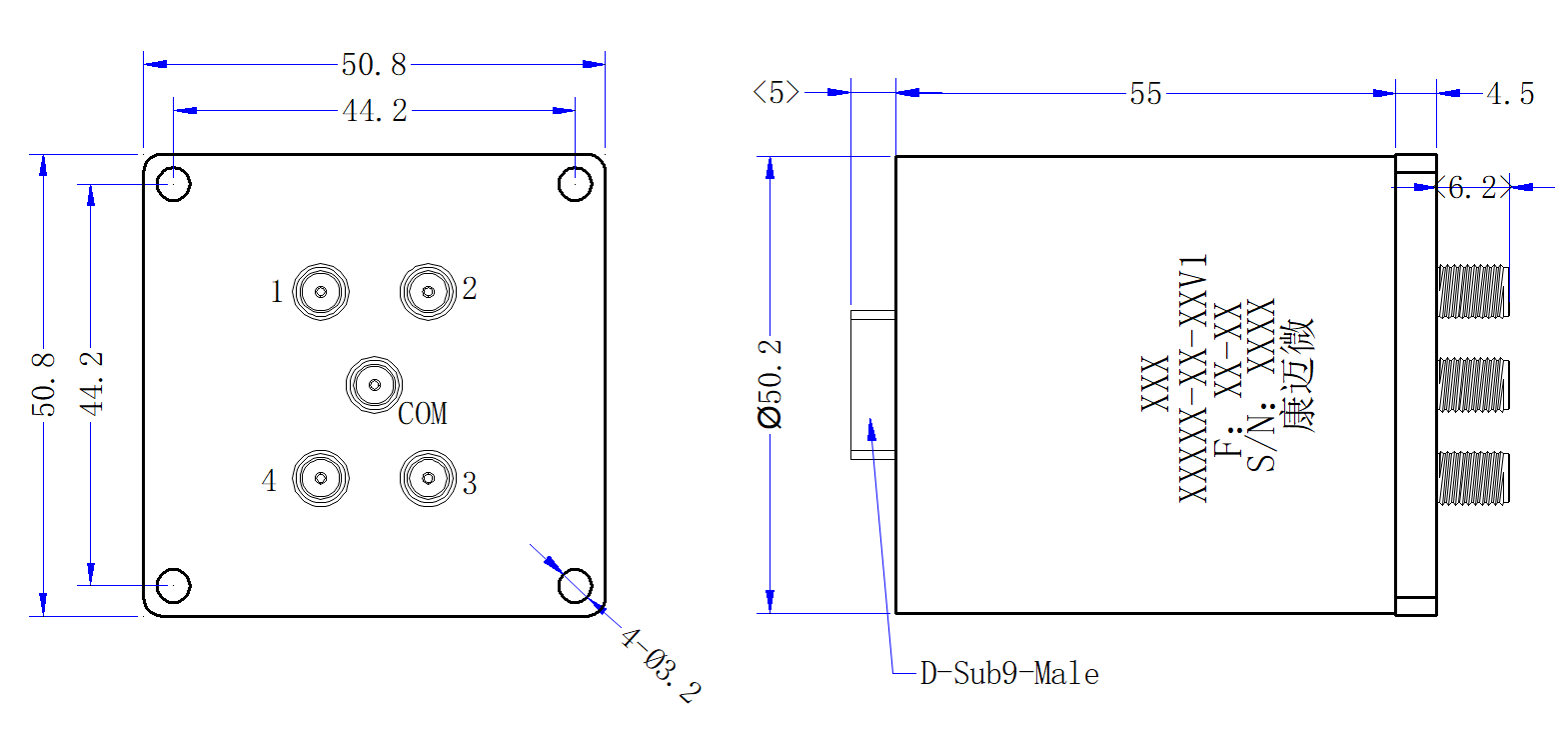

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 通过20W@18GHz，60W@6GHz，内置负载功率1W |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -25~+60℃设计保证 |
| 切换寿命 | ＞100万次 |

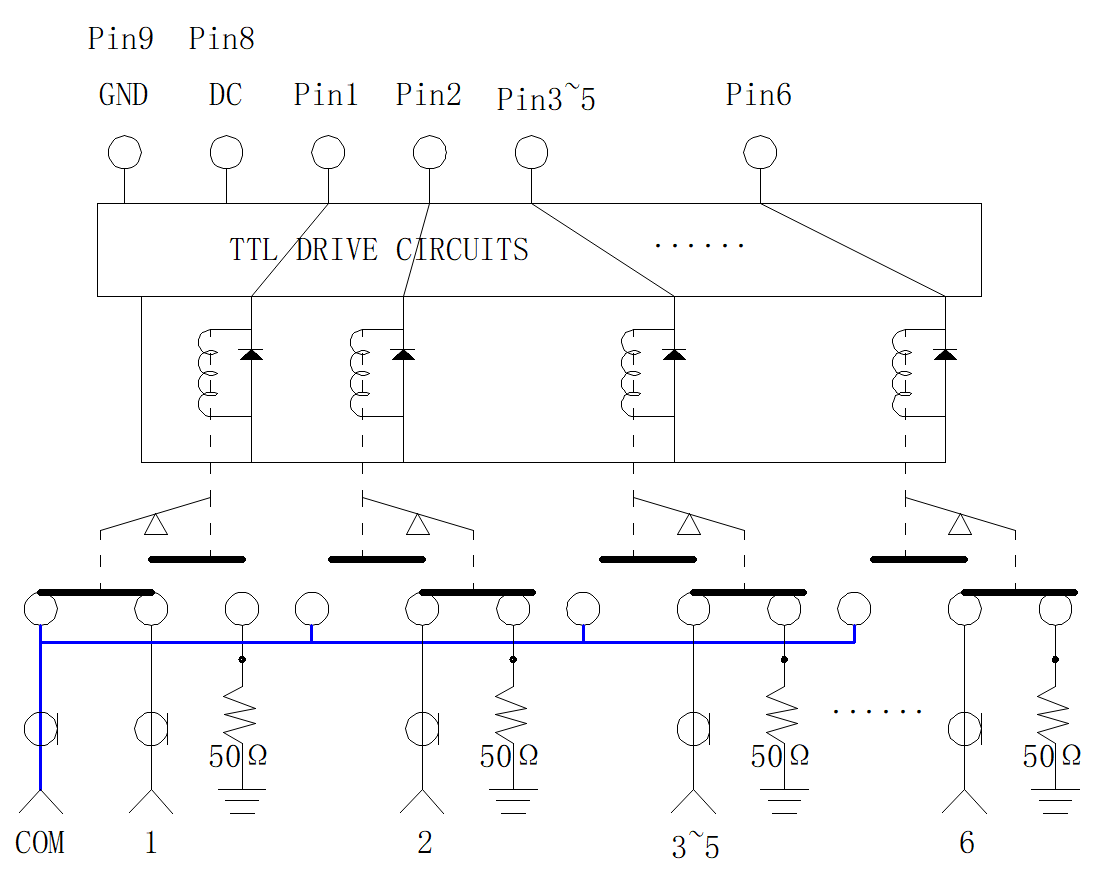

| 其它 | 切换模式：先断后合 |

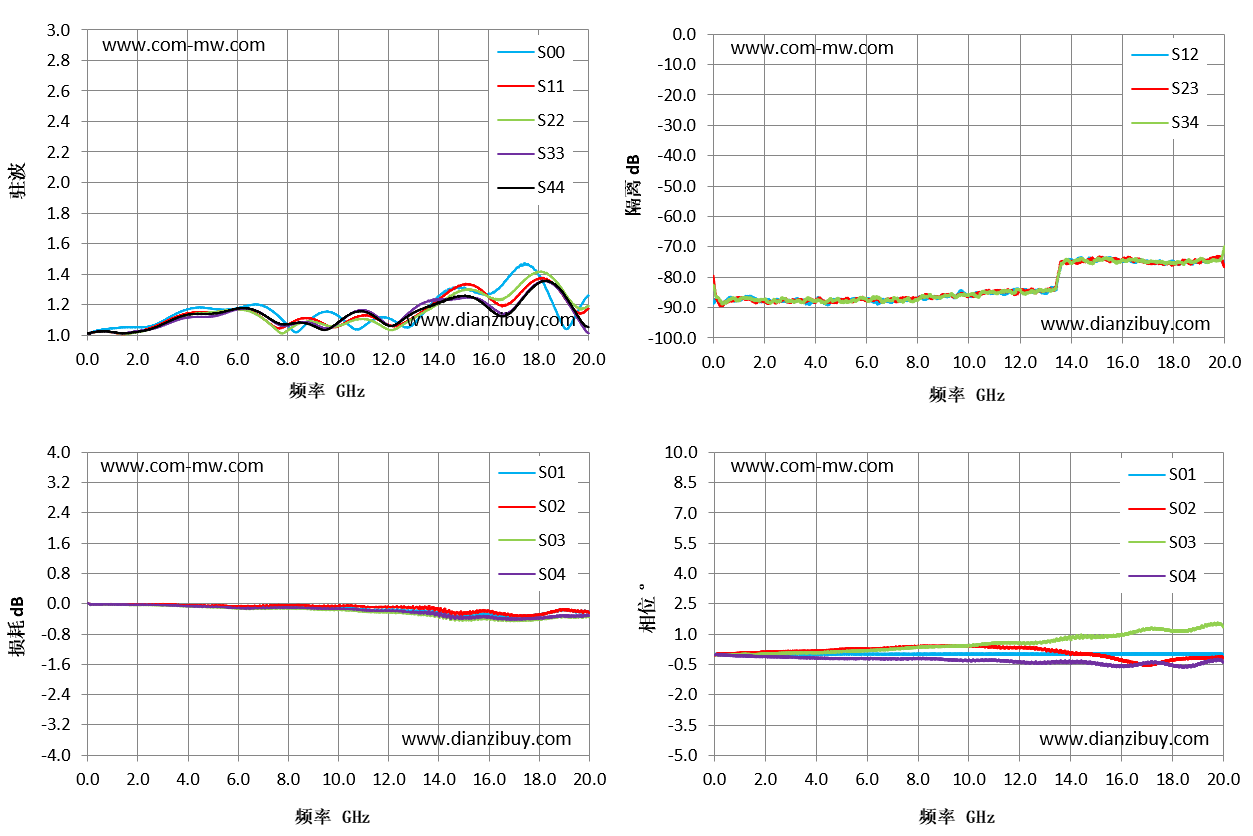

| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S03 相位 ° |
| 0.01 | 1.01 | 1.01 | 0.01 | -88.68 | -0.02 |
| 1.43 | 1.05 | 1 | -0.02 | -86.45 | -0.01 |
| 2.86 | 1.08 | 1.07 | -0.02 | -88.08 | 0.06 |
| 4.29 | 1.18 | 1.15 | -0.06 | -88.16 | 0.09 |
| 5.71 | 1.17 | 1.16 | -0.08 | -87.3 | 0.17 |
| 7.14 | 1.18 | 1.09 | -0.07 | -87.28 | 0.25 |
| 8.57 | 1.05 | 1.11 | -0.09 | -86.38 | 0.38 |
| 10 | 1.13 | 1.06 | -0.11 | -86.1 | 0.44 |
| 11.43 | 1.1 | 1.11 | -0.17 | -85.3 | 0.57 |
| 12.86 | 1.05 | 1.1 | -0.2 | -85.12 | 0.57 |
| 14.29 | 1.29 | 1.27 | -0.32 | -73.75 | 0.86 |
| 15.71 | 1.27 | 1.3 | -0.29 | -74.42 | 0.92 |
| 17.14 | 1.44 | 1.25 | -0.34 | -75.2 | 1.27 |
| 18.57 | 1.21 | 1.34 | -0.21 | -74.36 | 1.16 |
| 20 | 1.26 | 1.17 | -0.24 | -75.55 | 1.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
