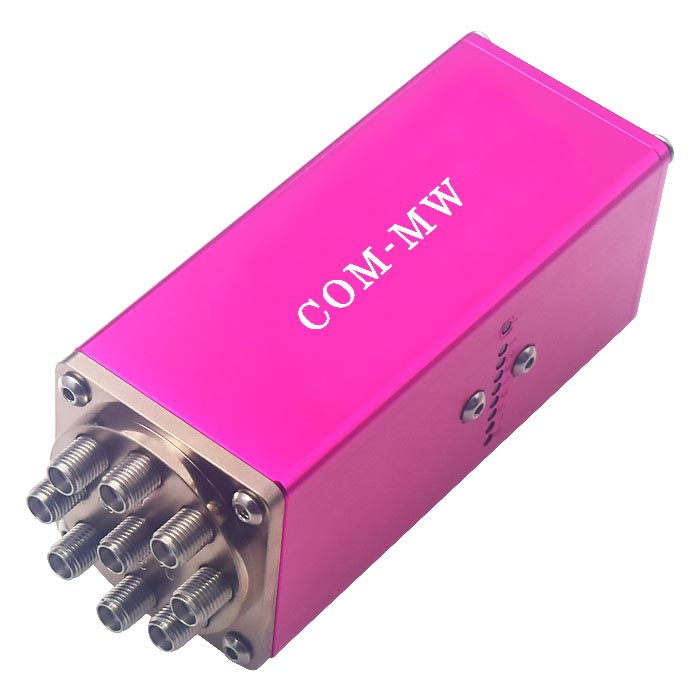

DC~18GHz, 单刀八掷, USB控制, 反射式, 15ms, SMA, 12V, 200万次
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB@6G | ||
| 插入损耗 | 0.5 | dB@18G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 55 | dB@18G | ||
| 驻波比 | 1.3 | @6G | ||
| 驻波比 | 1.5 | @18G | ||
| 功率容量 | 40 | W@6G | ||
| 功率容量 | 25 | W@18G |
| 开关路数 | 单刀八掷 |
| 控制方式 | USB控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制接口 | USB |
| 开关顺序 | 先断后合 |

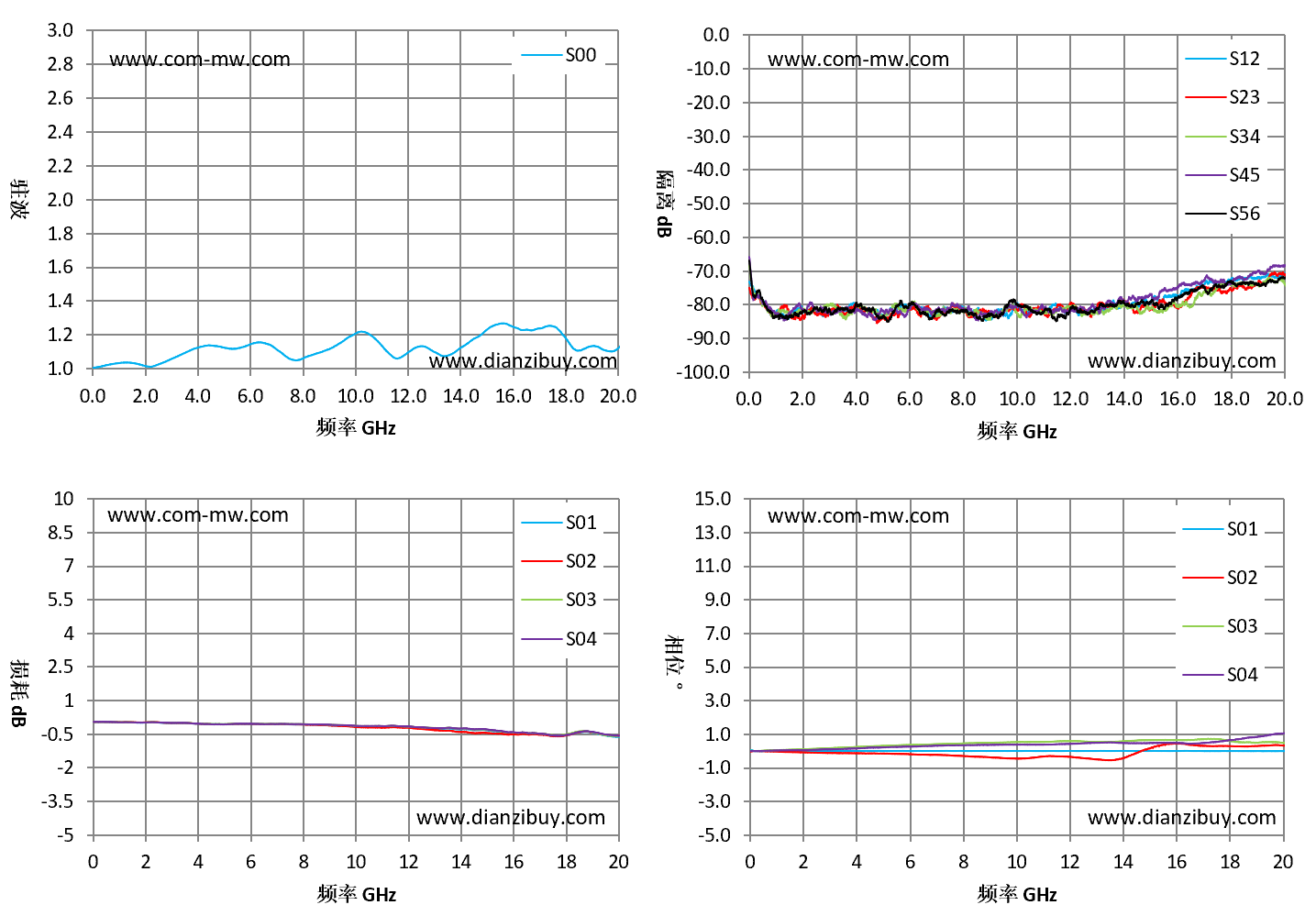

| 频率 GHz | S00 驻波 | S01 损耗 dB | S12 隔离 dB | S02 相位 ° |
| 0.01 | 1.01 | -0.01 | -73.16 | -0.03 |
| 1.43 | 1.04 | -0.03 | -83.41 | -0.05 |
| 2.86 | 1.05 | -0.04 | -82.23 | -0.11 |
| 4.29 | 1.14 | -0.05 | -82.1 | -0.14 |
| 5.71 | 1.13 | -0.04 | -79.89 | -0.17 |
| 7.14 | 1.1 | -0.05 | -82.35 | -0.23 |
| 8.57 | 1.09 | -0.08 | -81.07 | -0.34 |
| 10 | 1.21 | -0.16 | -79.75 | -0.44 |
| 11.43 | 1.07 | -0.15 | -80.07 | -0.31 |
| 12.86 | 1.11 | -0.25 | -81.64 | -0.48 |
| 14.29 | 1.15 | -0.29 | -79.68 | -0.24 |
| 15.71 | 1.27 | -0.44 | -77.24 | 0.42 |
| 17.14 | 1.24 | -0.42 | -73.78 | 0.3 |
| 18.57 | 1.11 | -0.41 | -72.09 | 0.28 |
| 20 | 1.12 | -0.63 | -70.91 | 0.33 |
