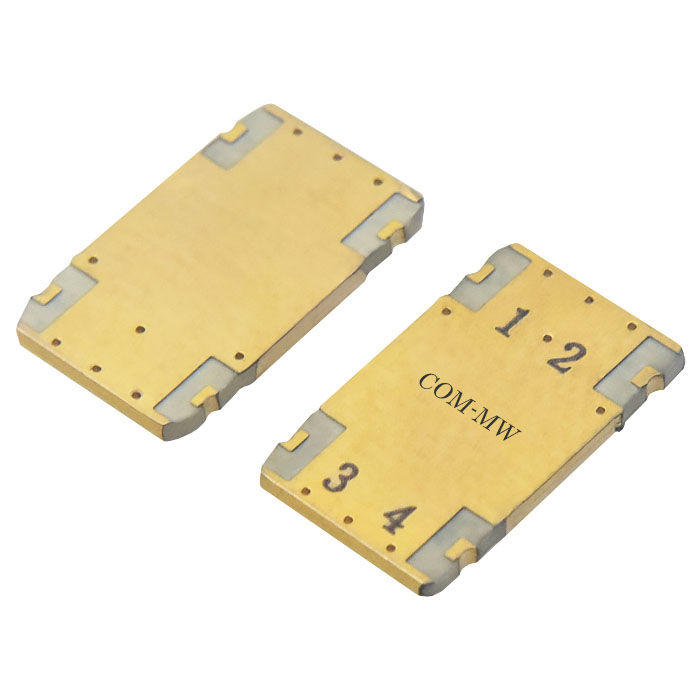

工作频率110~520MHz, 延时量100±8ps, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 110 | ~ | 520 | MHz |
| 插入损耗 | 1.0 | dB | ||
| 延时量 | 100±8 | ps | ||
| 驻波比 | 1.5 |

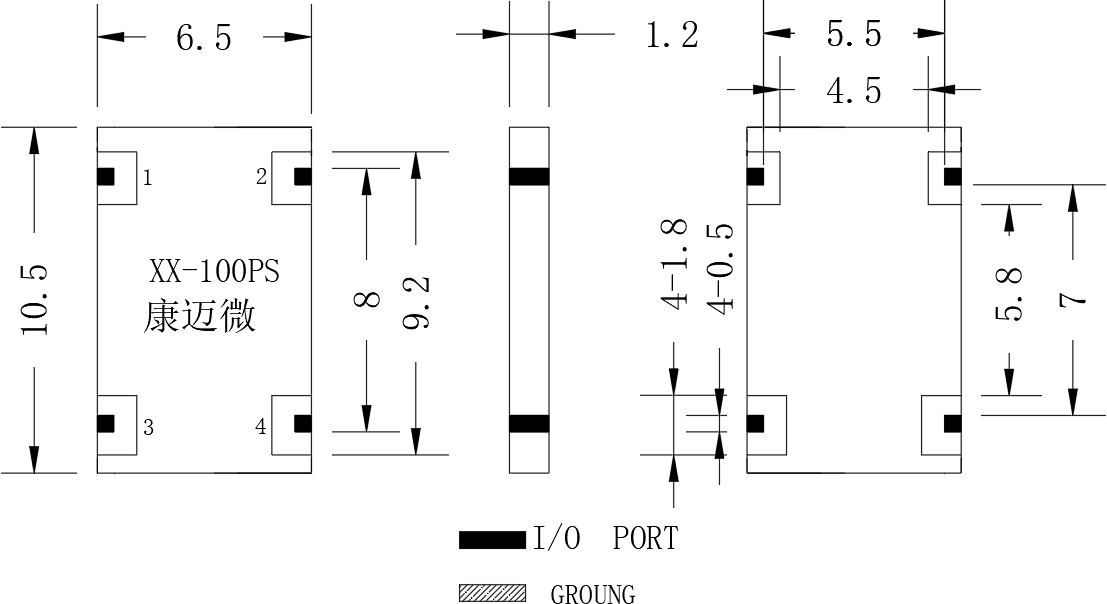

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

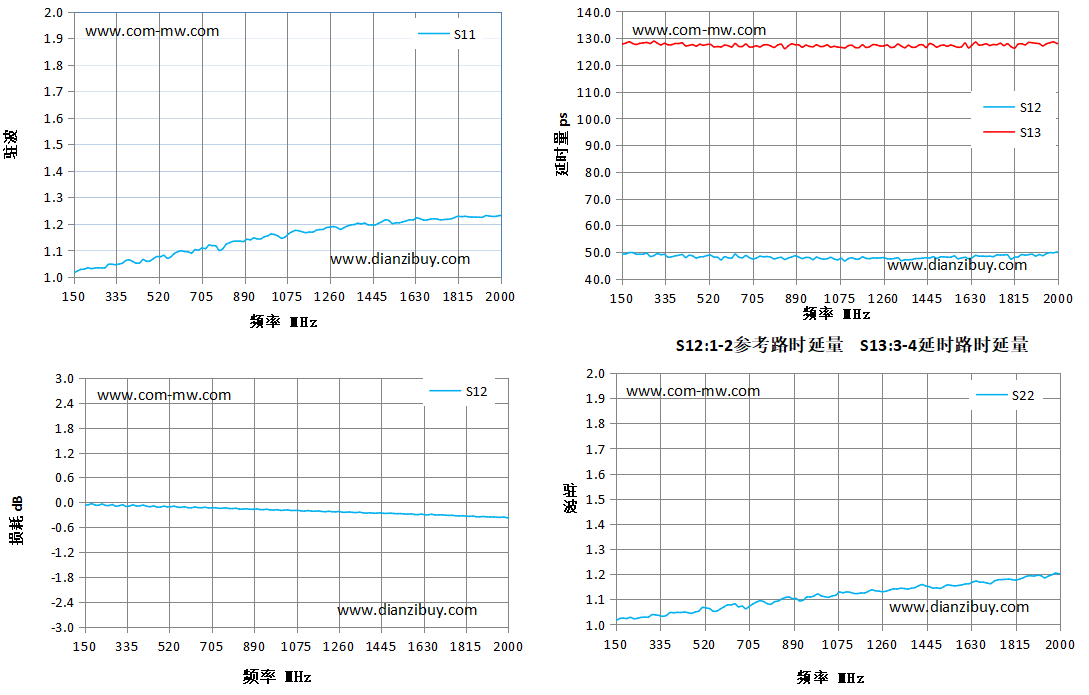

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 延时量 ps | S13 延时量 ps | S22 驻波 |
|---|---|---|---|---|---|
| 150 | 1.02 | -0.06 | 49.2 | 127.87 | 1.02 |
| 270 | 1.03 | -0.05 | 48.33 | 128.05 | 1.03 |
| 420 | 1.05 | -0.1 | 47.95 | 127.16 | 1.05 |
| 520 | 1.08 | -0.1 | 48.81 | 127.69 | 1.07 |
| 700 | 1.11 | -0.13 | 47.44 | 126.75 | 1.07 |
| 900 | 1.14 | -0.16 | 48.06 | 127.5 | 1.1 |
| 1050 | 1.15 | -0.2 | 47.39 | 126.96 | 1.11 |
| 1200 | 1.18 | -0.23 | 47.52 | 126.84 | 1.13 |
| 1300 | 1.18 | -0.23 | 47.57 | 126.75 | 1.14 |
| 1410 | 1.2 | -0.26 | 47.57 | 127.4 | 1.15 |
| 1550 | 1.2 | -0.28 | 48.06 | 127.46 | 1.16 |
| 1650 | 1.22 | -0.3 | 48.69 | 128.51 | 1.17 |
| 1800 | 1.22 | -0.32 | 47.33 | 126.86 | 1.18 |
| 1900 | 1.23 | -0.35 | 48.5 | 128.1 | 1.2 |
| 2000 | 1.23 | -0.37 | 49.93 | 128.05 | 1.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
