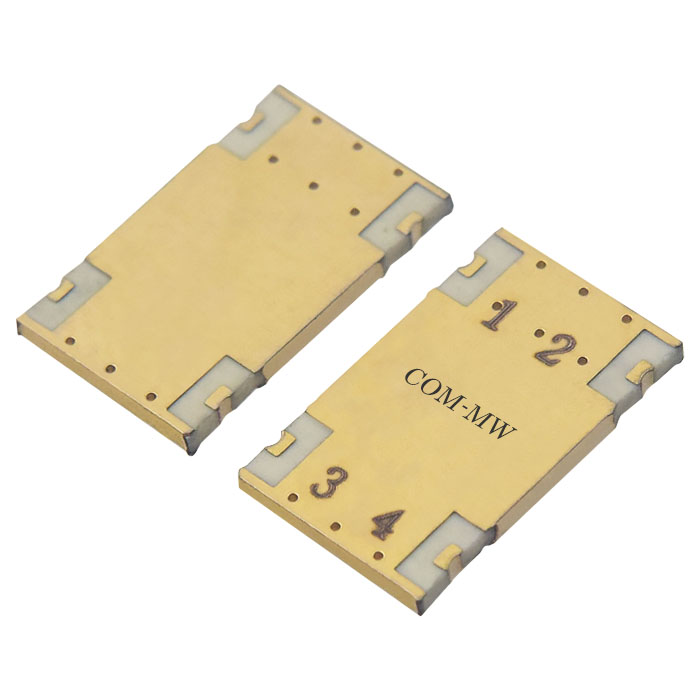

工作频率110~520MHz, 延时量800±35ps, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 110 | ~ | 520 | MHz |
| 插入损耗 | 1.5 | dB | ||
| 延时量 | 800±35 | ps | ||
| 驻波比 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

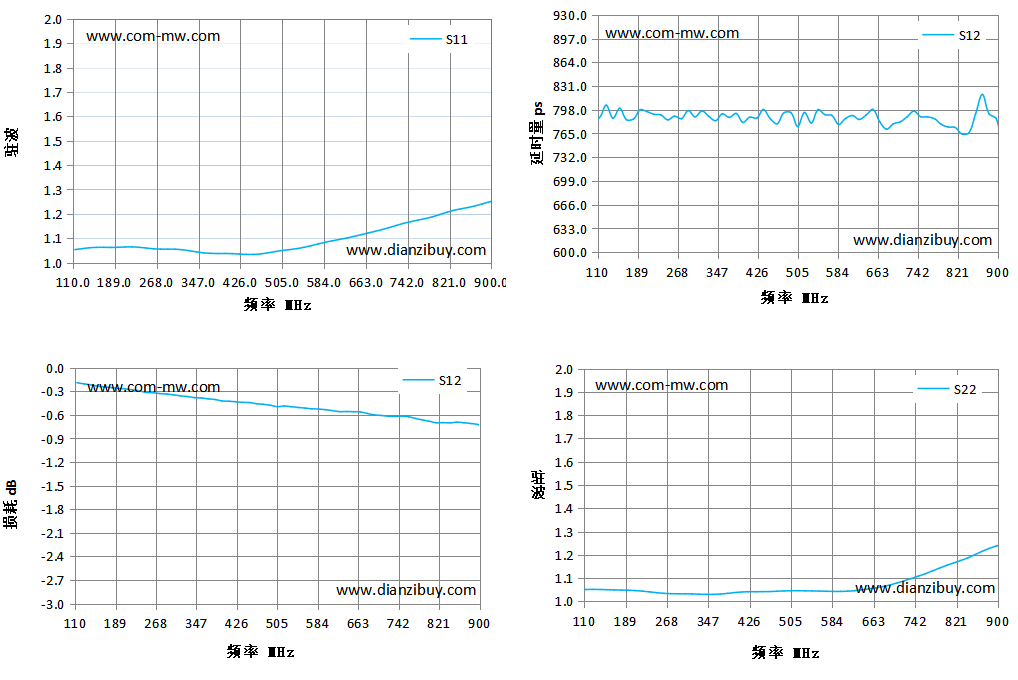

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 延时量 ps | S22 驻波 |
|---|---|---|---|---|
| 100 | 1.05 | -0.18 | 787 | 1.05 |
| 154 | 1.06 | -0.24 | 800 | 1.05 |
| 181 | 1.06 | -0.25 | 785 | 1.05 |
| 208 | 1.06 | -0.27 | 795 | 1.05 |
| 262 | 1.06 | -0.32 | 789 | 1.03 |
| 316 | 1.05 | -0.36 | 796 | 1.03 |
| 370 | 1.04 | -0.4 | 787 | 1.03 |
| 424 | 1.04 | -0.26 | 786 | 1.04 |
| 478 | 1.04 | -0.47 | 794 | 1.04 |
| 532 | 1.06 | -0.5 | 780 | 1.05 |
| 613 | 1.1 | -0.55 | 790 | 1.04 |
| 694 | 1.14 | -0.6 | 778 | 1.07 |
| 775 | 1.18 | -0.65 | 786 | 1.13 |
| 856 | 1.23 | -0.69 | 792 | 1.2 |
| 900 | 1.35 | -0.72 | 801 | 1.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
