产品类目 延时器
DTD15-200-2000-1001 延时器
延时器

延时器 DTD15-200-2000-1001

工作频率 0.2~2GHz, 延时量 624±30ps, 表面贴装

型号
DTD15-200-2000-1001
库存
该商品有现货 459 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
1 g
质保条件
一年保修

商品介绍

技术要求

参数最小典型最大单位
工作频率0.2~2GHz
插入损耗1.2dB
延时量624±30ps
驻波比1.5

环境要求

接口形式表面贴装
阻抗50Ω
表面镀金
工作温度-40~+70℃设计保证
储存温度-55~+85℃设计保证

典型测试数据

Frequency MHzS21 IL dBS11 VSWRS22 VSWR
0.30-0.091.011.01
152.53-0.231.141.15
299.51-0.371.231.25
451.74-0.471.221.24
598.71-0.501.111.12
750.94-0.551.001.03
897.92-0.611.091.12
1050.15-0.671.101.12
1202.38-0.731.041.04
1349.36-0.771.031.05
1501.59-0.841.081.11
1648.56-0.911.091.12
1800.79-0.971.091.11
1947.77-1.021.091.09
2100.00-1.051.041.03

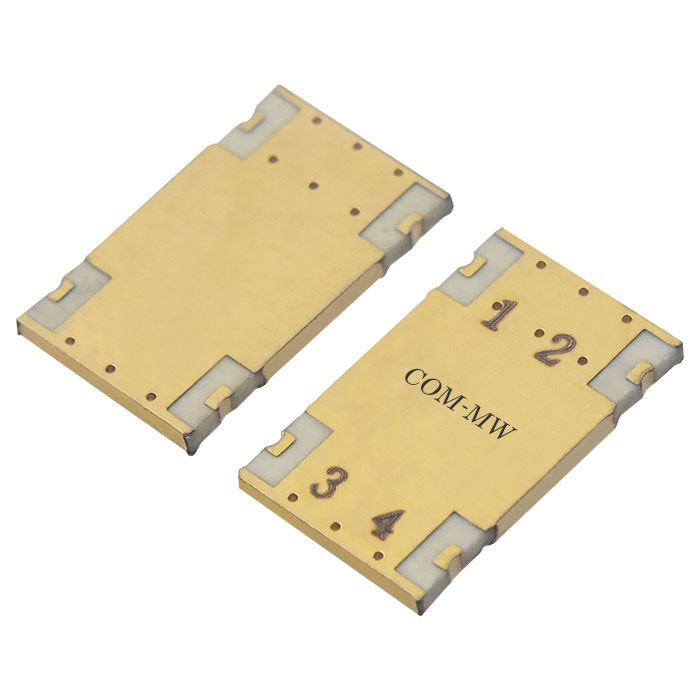

参考实物图

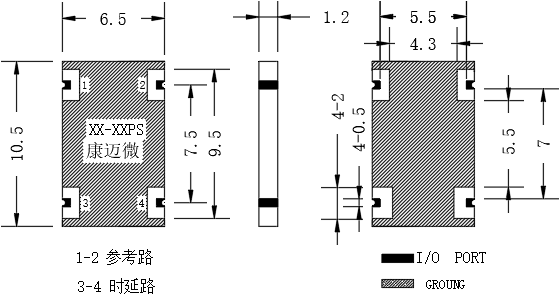

外形结构图(mm)

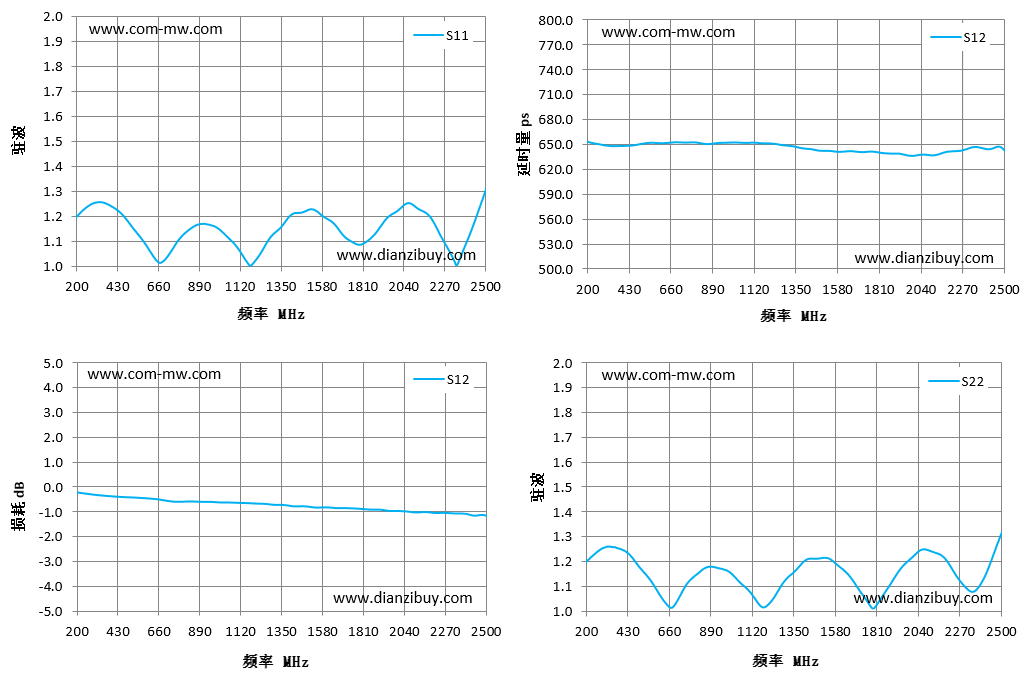

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2产品支持220℃回流焊。
