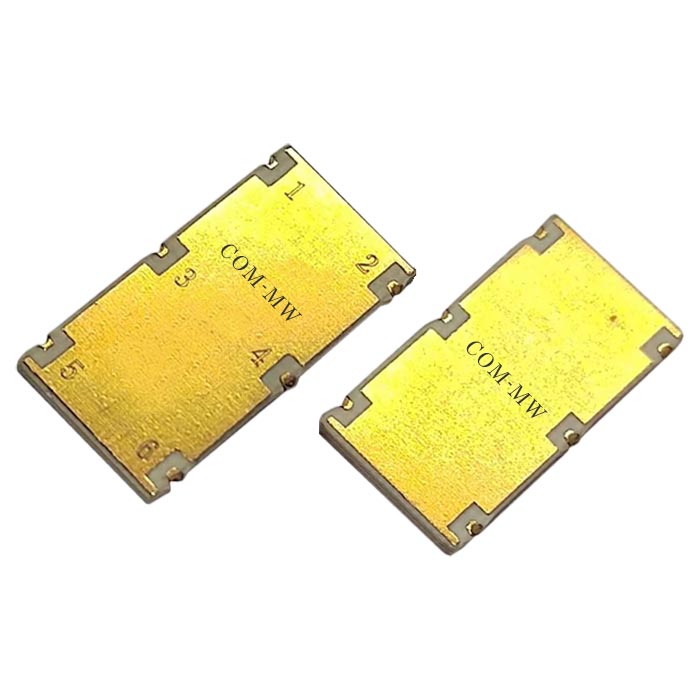

工作频率0.2~2GHz, 延时量1-2端口83±6ps, 延时量5-6端口376±20ps, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.2 | ~ | 2 | GHz |
| 插入损耗 | 1.0 | dB | ||
| 延时量1-2端口 | 83±6 | ps | ||
| 延时量3-4端口 | 0 | ps | ||
| 延时量5-6端口 | 376±20 | ps | ||
| 驻波比 | 1.5 |

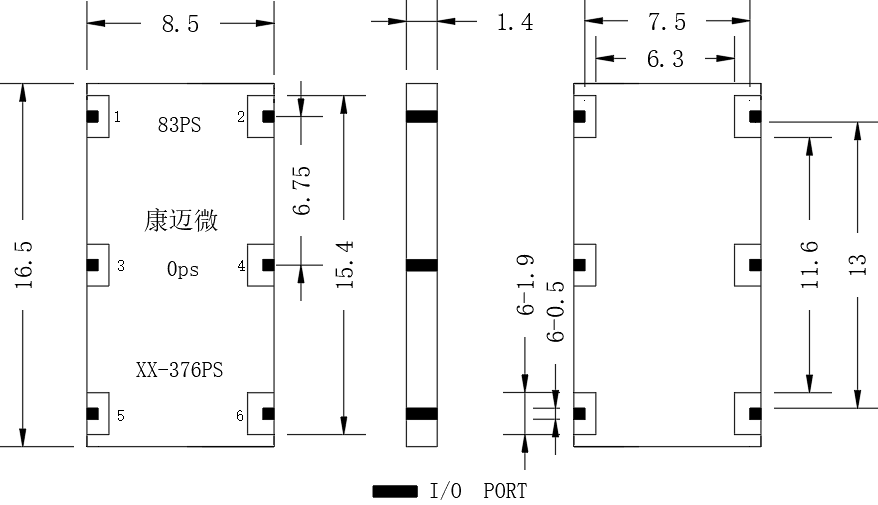

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

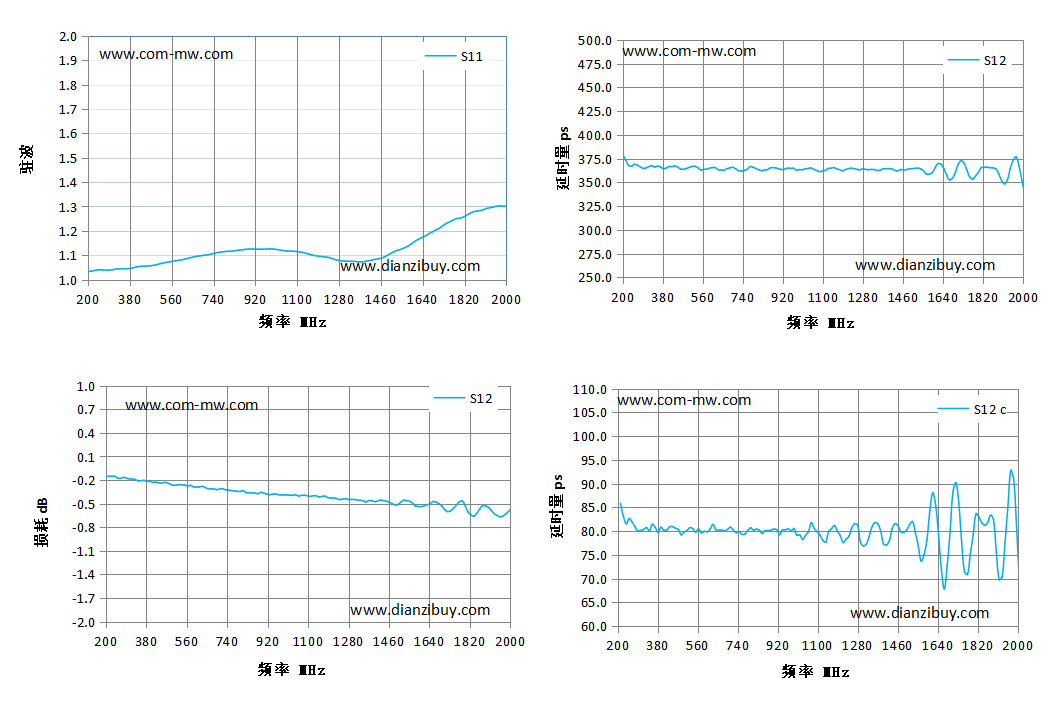

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 延时量 376±20ps | S12 延时量 83±6ps |
|---|---|---|---|---|
| 200 | 1.03 | -0.16 | 379.04 | 90.05 |
| 330 | 1.04 | -0.19 | 367.44 | 80.73 |
| 460 | 1.06 | -0.23 | 363.93 | 80.59 |
| 590 | 1.08 | -0.29 | 364.89 | 79.94 |
| 720 | 1.1 | -0.31 | 362.24 | 80.24 |
| 850 | 1.12 | -0.37 | 363.41 | 79.49 |
| 980 | 1.16 | -0.39 | 362.81 | 80.04 |
| 1110 | 1.11 | -0.41 | 362.52 | 79.14 |
| 1240 | 1.09 | -0.45 | 364.36 | 78.89 |
| 1370 | 1.07 | -0.46 | 364.27 | 81.55 |
| 1500 | 1.11 | -0.51 | 364.35 | 80.25 |
| 1630 | 1.17 | -0.51 | 369.19 | 85.51 |
| 1760 | 1.24 | -0.52 | 355.49 | 71.45 |
| 1890 | 1.28 | -0.53 | 358.96 | 82.49 |
| 2000 | 1.31 | -0.56 | 340.18 | 69.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
