工作频率 39.2~59.6GHz, 功率容量70W, 矩形波导, BJ500 or WR19, BJ500 or WR19
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 39.2 | ~ | 59.6 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.15 |
| 功率容量 | 70W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ500 or WR19 |
| 接口形式二 | BJ500 or WR19 |
| 法兰型号 | FUGP500 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜 |
| 工作温度 | -40~+70℃设计保证 |
| ROHS | 满足 |

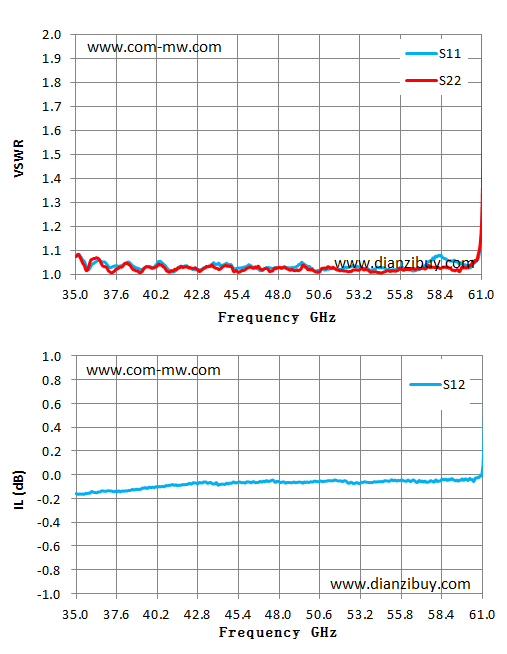

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 35.00 | 1.08 | 1.07 | -0.16 |
| 36.86 | 1.05 | 1.03 | -0.14 |
| 38.71 | 1.03 | 1.02 | -0.13 |
| 40.57 | 1.05 | 1.04 | -0.10 |
| 42.43 | 1.02 | 1.03 | -0.08 |
| 44.29 | 1.03 | 1.02 | -0.08 |
| 46.14 | 1.04 | 1.03 | -0.06 |
| 48.00 | 1.03 | 1.03 | -0.06 |
| 49.86 | 1.03 | 1.02 | -0.06 |
| 51.71 | 1.02 | 1.02 | -0.05 |
| 53.57 | 1.02 | 1.02 | -0.06 |
| 55.43 | 1.02 | 1.01 | -0.05 |
| 57.29 | 1.03 | 1.03 | -0.06 |
| 59.14 | 1.06 | 1.02 | -0.04 |
| 61.00 | 1.18 | 1.21 | 0.04 |
