工作频率 49.8~70GHz, 功率容量50W, 矩形波导, BJ620 or WR15, BJ620 or WR15
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 49.8 | ~ | 70 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.15 |
| 功率容量 | 50W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ620 or WR15 |
| 接口形式二 | BJ620 or WR15 |

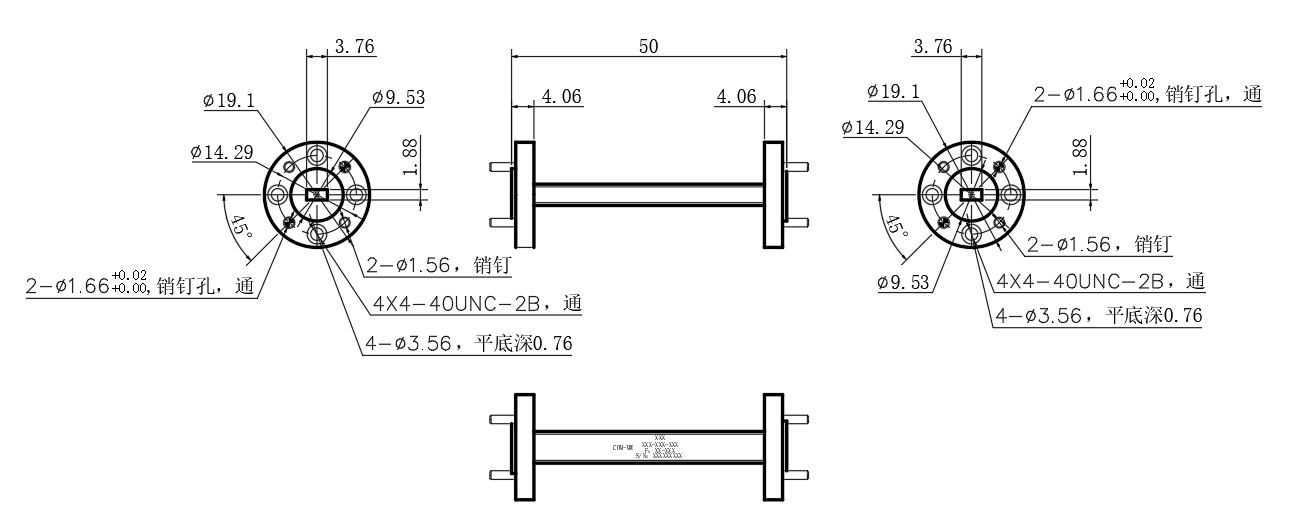

| 法兰型号 | FUGP620 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜 |
| 工作温度 | -40~+70℃设计保证 |
| ROHS | 满足 |

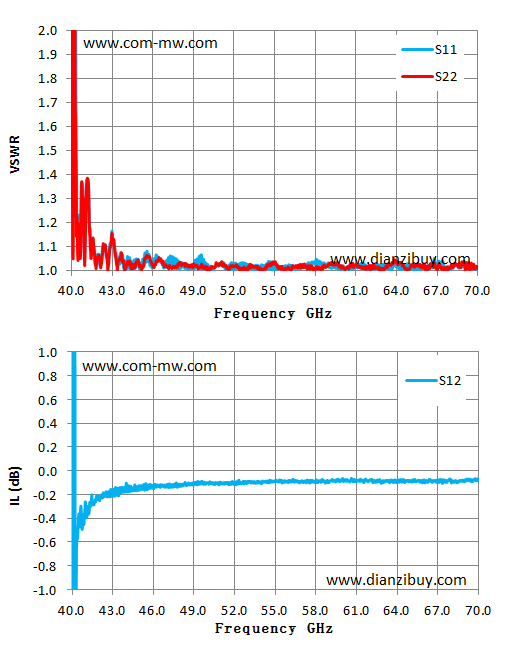

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 40.00 | 12.18 | 13.83 | -20.42 |
| 42.14 | 1.03 | 1.02 | -0.22 |
| 44.29 | 1.05 | 1.04 | -0.16 |
| 46.43 | 1.05 | 1.05 | -0.12 |
| 48.57 | 1.02 | 1.02 | -0.12 |
| 50.71 | 1.02 | 1.02 | -0.11 |
| 52.86 | 1.02 | 1.01 | -0.10 |
| 55.00 | 1.02 | 1.03 | -0.09 |
| 57.14 | 1.02 | 1.01 | -0.10 |
| 59.29 | 1.03 | 1.02 | -0.08 |
| 61.43 | 1.02 | 1.01 | -0.08 |
| 63.57 | 1.02 | 1.02 | -0.08 |
| 65.71 | 1.02 | 1.02 | -0.10 |
| 67.86 | 1.02 | 1.01 | -0.07 |
| 70.00 | 1.01 | 1.01 | -0.08 |
提供技术要求，工程师 1 个工作日内响应。
