高通频率300~3000MHz, DC-100MHz≥40dB, 135MHz≥20dB, 表面贴装, 替代RHP-180+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 300 | ~ | 3000 | MHz | ||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.2 | |||||
| 带外抑制 | DC-100 | MHz≥ | 40 | dB | ||
| 带外抑制 | 135 | MHz≥ | 20 | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率180MHz；替代RHP-180+ |

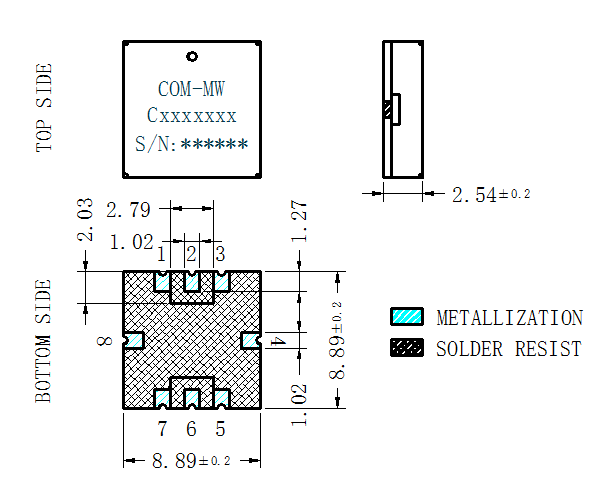

| 输入/输出端 | 2、6 |
| 接地端口 | 1，3，4，5，7，8 |

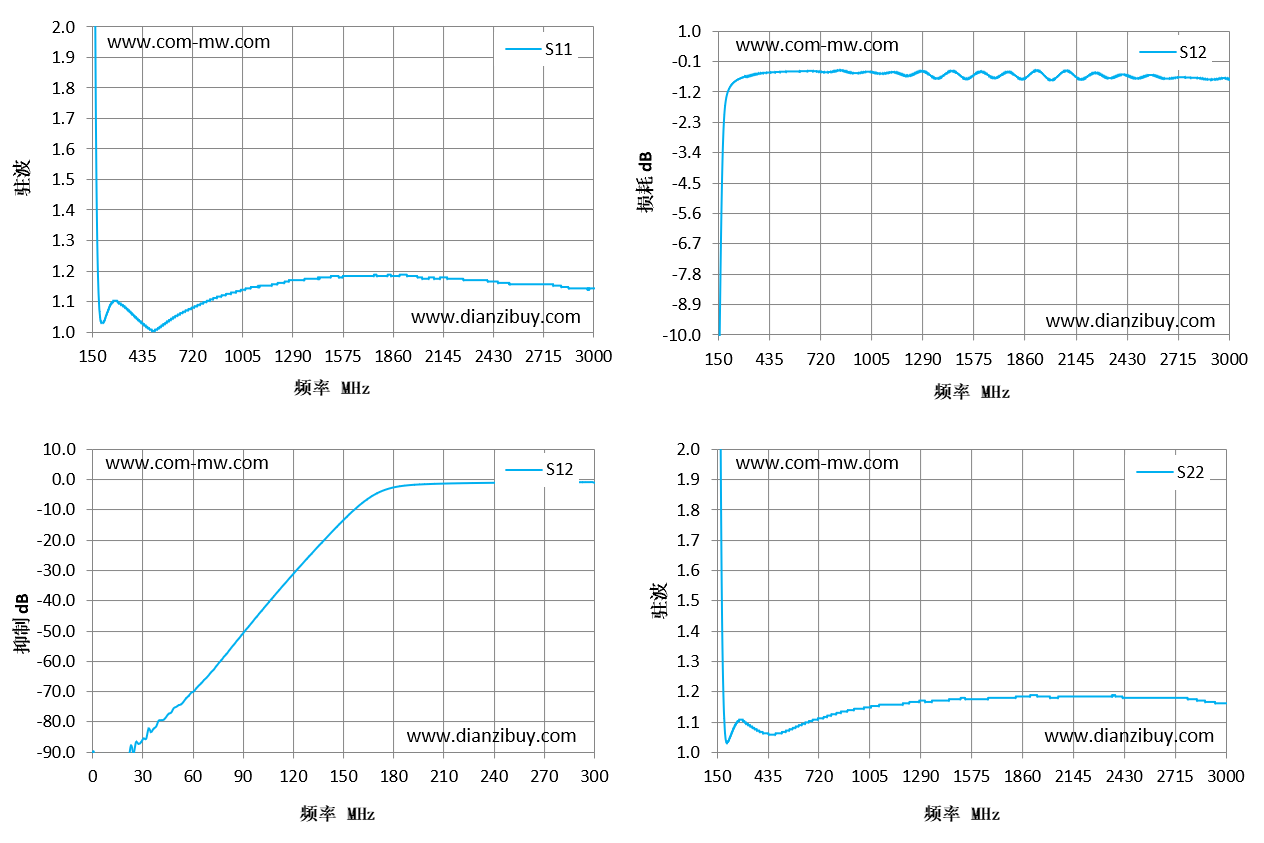

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 150 | 5.67 | -13.98 | -13.23 | 5.63 |
| 354 | 1.07 | -1 | -0.57 | 1.08 |
| 557 | 1.03 | -1.06 | -0.47 | 1.08 |
| 761 | 1.09 | -1.19 | -0.49 | 1.12 |
| 964 | 1.13 | -1.35 | -0.49 | 1.14 |
| 1168 | 1.15 | -1.3 | -0.57 | 1.16 |
| 1371 | 1.18 | -1.61 | -0.72 | 1.17 |
| 1575 | 1.18 | -1.73 | -0.59 | 1.18 |
| 1779 | 1.18 | -1.83 | -0.5 | 1.18 |
| 1982 | 1.18 | -2.04 | -0.72 | 1.18 |
| 2186 | 1.18 | -2.03 | -0.73 | 1.18 |
| 2389 | 1.17 | -2.24 | -0.59 | 1.18 |
| 2593 | 1.16 | -2.45 | -0.64 | 1.18 |
| 2796 | 1.15 | -2.86 | -0.7 | 1.18 |
| 3000 | 1.14 | -3.3 | -0.75 | 1.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
