高通频率 420~3200MHz, DC-160MHz≥40dB, 215MHz≥20dB, 表面贴装, 替代RHP-305+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 420 | ~ | 3200 | MHz | ||
| -3dB Fc | 305 | MHz | ||||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.8 | |||||
| 带外抑制 | DC-160 | MHz≥ | 40 | dB | ||
| 带外抑制 | 215 | MHz≥ | 20 | dB |

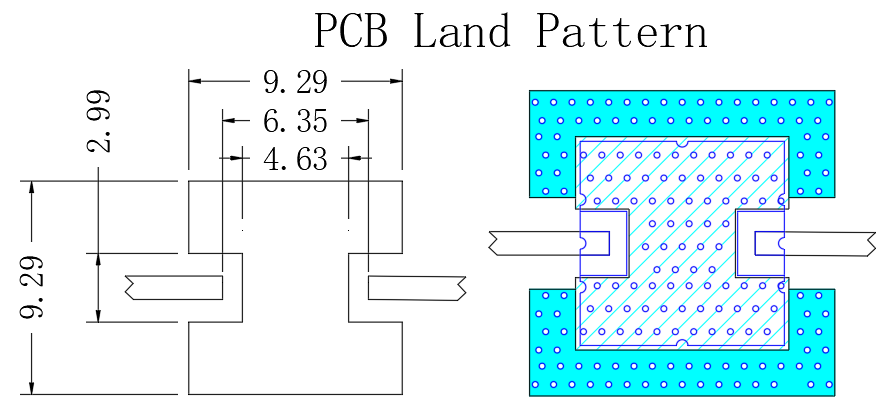

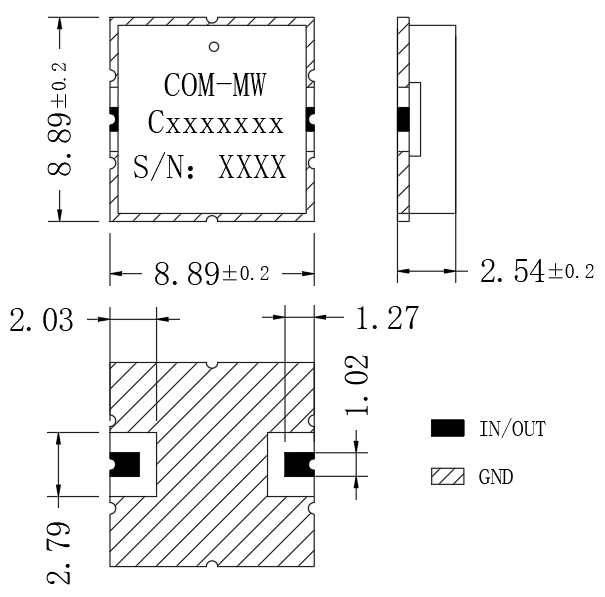

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RHP-305+ |

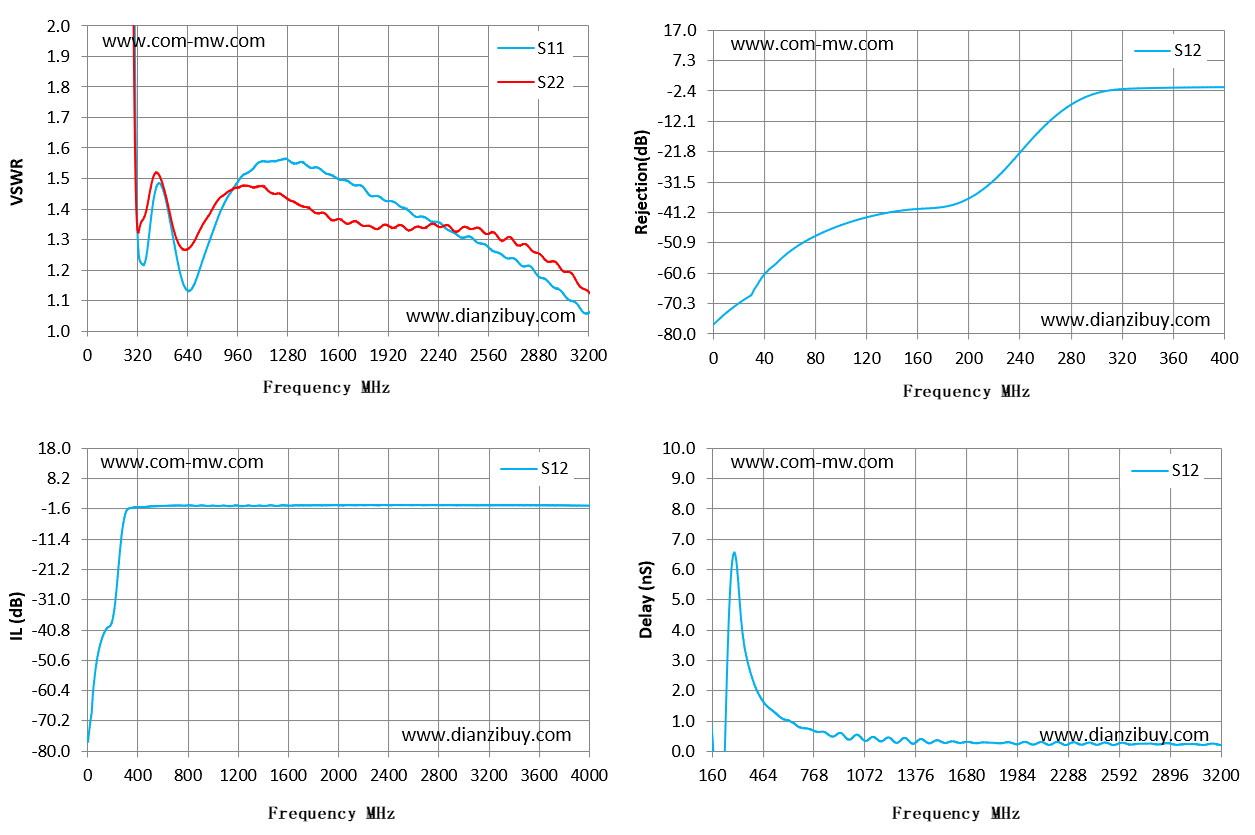

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 3093.23 | 562.56 | -77.04 | -77.04 | -19.09 |
| 229 | 41.02 | 12.38 | -27.59 | -27.59 | -0.69 |
| 457 | 1.48 | 1.51 | -1.1 | -1.1 | 1.7 |
| 686 | 1.16 | 1.3 | -0.7 | -0.7 | 0.8 |
| 914 | 1.45 | 1.46 | -0.66 | -0.66 | 0.61 |
| 1143 | 1.56 | 1.47 | -0.85 | -0.85 | 0.41 |
| 1371 | 1.55 | 1.41 | -0.7 | -0.7 | 0.29 |
| 1600 | 1.5 | 1.37 | -0.72 | -0.72 | 0.34 |
| 1829 | 1.44 | 1.34 | -0.6 | -0.6 | 0.3 |
| 2057 | 1.39 | 1.33 | -0.56 | -0.56 | 0.26 |
| 2286 | 1.34 | 1.35 | -0.55 | -0.55 | 0.24 |
| 2514 | 1.29 | 1.33 | -0.53 | -0.53 | 0.3 |
| 2743 | 1.23 | 1.28 | -0.5 | -0.5 | 0.26 |
| 2971 | 1.15 | 1.23 | -0.59 | -0.59 | 0.24 |
| 3200 | 1.06 | 1.13 | -0.6 | -0.6 | 0.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
