高通频率1200~3400MHz, DC-350MHz≥40dB, 550MHz≥20dB, 表面贴装, 替代RHP-755+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 1200 | ~ | 3400 | MHz | ||
| -3dB F | 755 | MHz | ||||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.5 | |||||
| 带外抑制 | DC-350 | MHz≥ | 40 | dB | ||
| 带外抑制 | 550 | MHz≥ | 20 | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RHP-755+ |

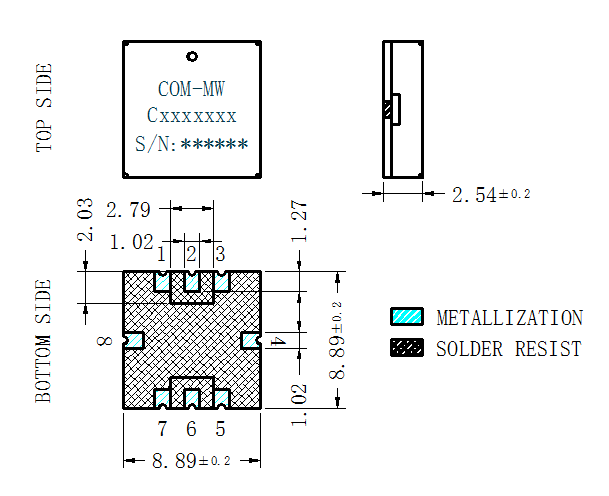

| 输入/输出端 | 2、6 |
| 接地端口 | 1，3，4，5，7，8 |

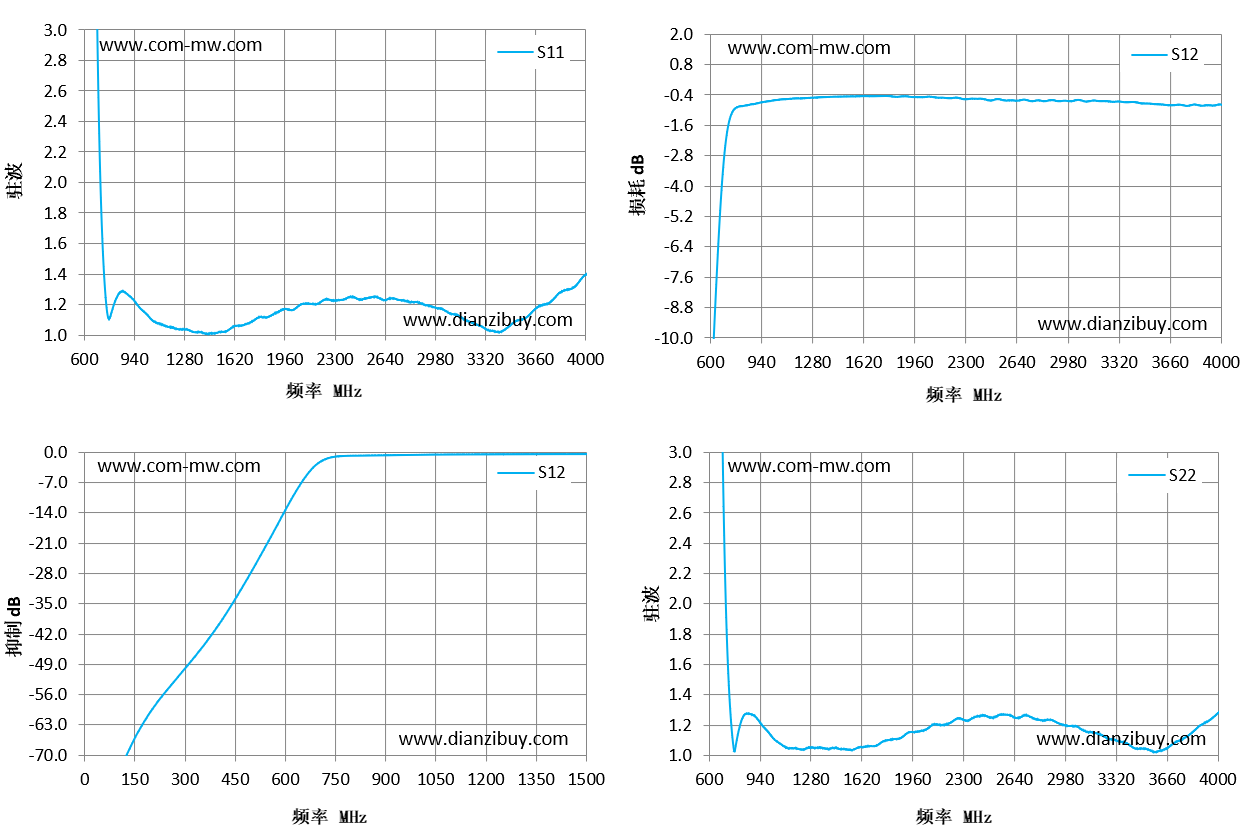

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 600 | 17.34 | -13.39 | 16.29 |
| 843 | 1.28 | -0.8 | 1.27 |
| 1086 | 1.08 | -0.56 | 1.06 |
| 1329 | 1.02 | -0.48 | 1.05 |
| 1571 | 1.03 | -0.44 | 1.04 |
| 1814 | 1.12 | -0.45 | 1.1 |
| 2057 | 1.19 | -0.46 | 1.17 |
| 2300 | 1.23 | -0.56 | 1.23 |
| 2543 | 1.25 | -0.59 | 1.27 |
| 2786 | 1.22 | -0.61 | 1.24 |
| 3029 | 1.17 | -0.6 | 1.19 |
| 3271 | 1.07 | -0.66 | 1.11 |
| 3514 | 1.08 | -0.73 | 1.04 |
| 3757 | 1.21 | -0.81 | 1.1 |
| 4000 | 1.39 | -0.77 | 1.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
