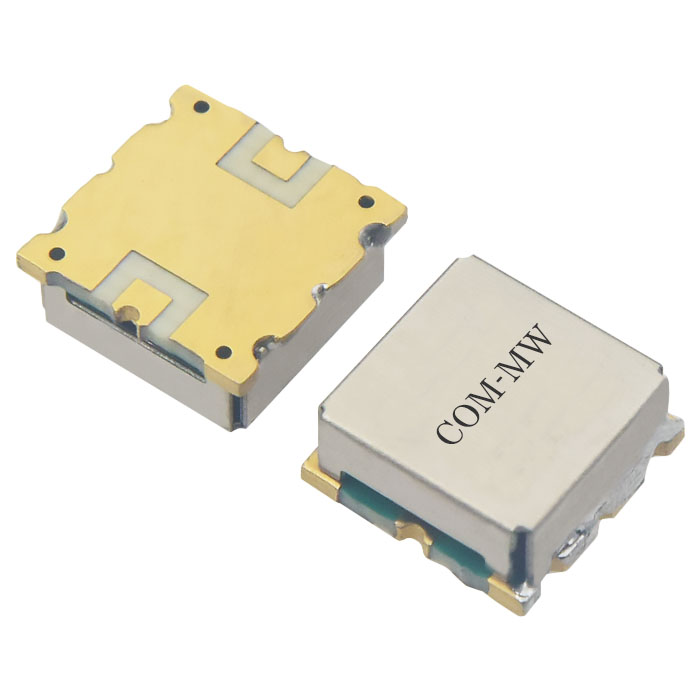

高通频率700~4000MHz, DC-250MHz≥30dB, 395MHz≥20dB, 表面贴装, 工业级, 替代THP-700+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 700 | ~ | 4000 | MHz | ||
| 通带损耗 | 0.5 | 2.0 | dB | |||
| 通带驻波 | 1.2 | 1.9 | ||||
| 带外抑制 | DC-250 | MHz≥ | 30 | dB | ||
| 带外抑制 | 395 | MHz≥ | 20 | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代THP-700+ |

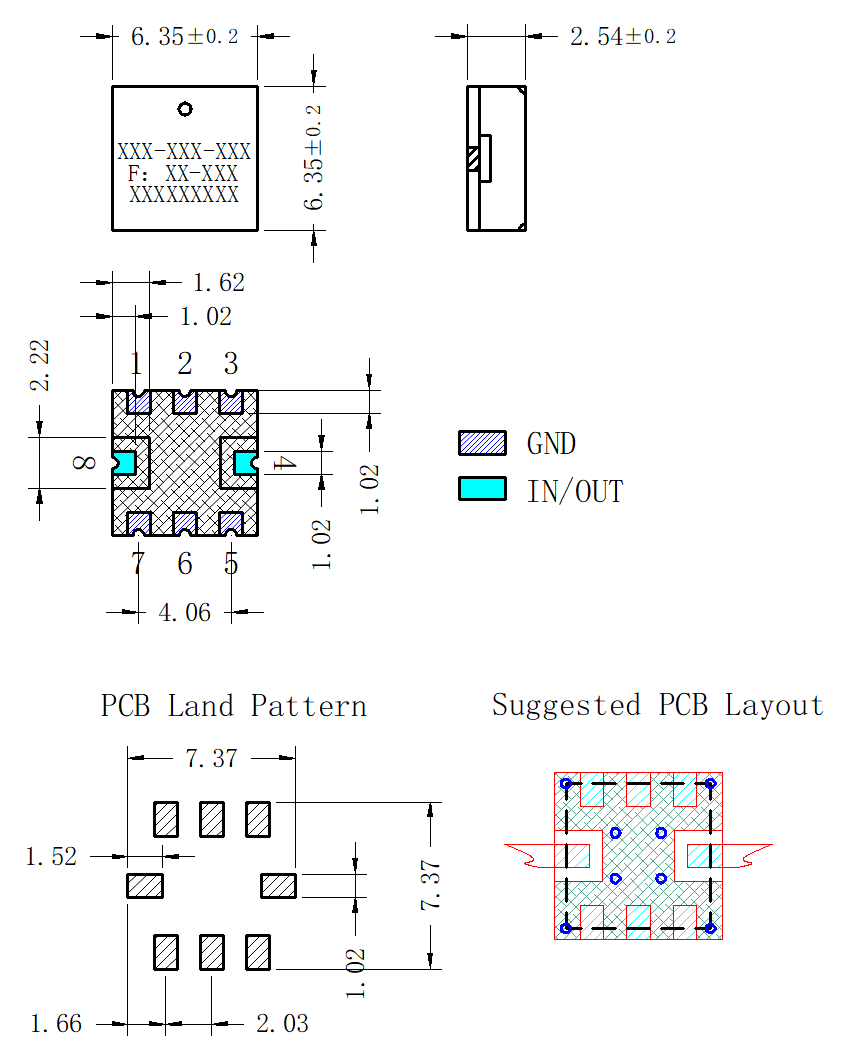

| 输入/输出端 | 4、8 |
| 接地端口 | 1，2，3，5，6，7 |

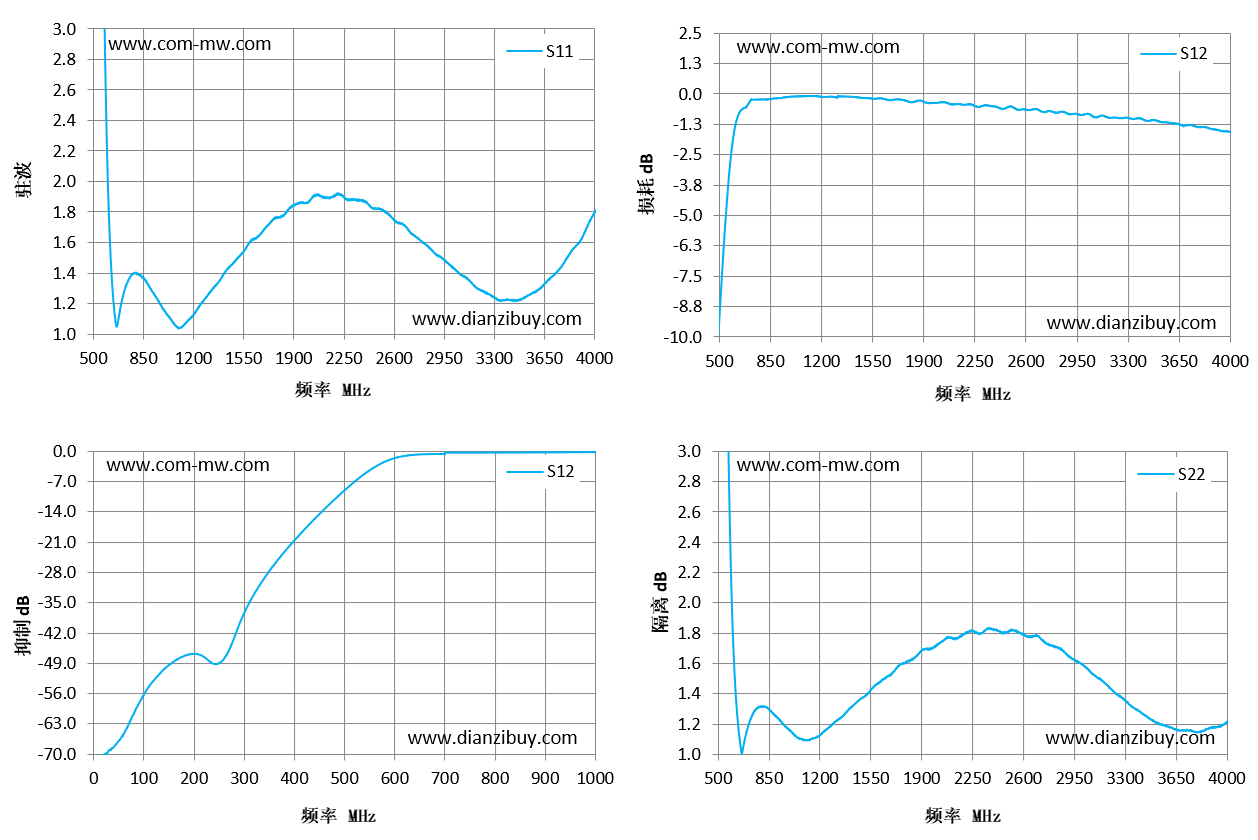

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 500 | 15.8 | -9.03 | 11.79 |
| 750 | 1.36 | -0.25 | 1.29 |
| 1000 | 1.14 | -0.13 | 1.15 |
| 1250 | 1.19 | -0.13 | 1.17 |
| 1500 | 1.49 | -0.18 | 1.38 |
| 1750 | 1.74 | -0.26 | 1.59 |
| 2000 | 1.86 | -0.38 | 1.72 |
| 2250 | 1.89 | -0.51 | 1.82 |
| 2500 | 1.82 | -0.53 | 1.82 |
| 2750 | 1.64 | -0.73 | 1.74 |
| 3000 | 1.44 | -0.86 | 1.6 |
| 3250 | 1.26 | -1.02 | 1.4 |
| 3500 | 1.23 | -1.12 | 1.22 |
| 3750 | 1.42 | -1.32 | 1.16 |
| 4000 | 1.79 | -1.58 | 1.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
