通带频率27.5~800MHz, 13-19MHz≥20dB, DC-13MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 27.5 | ~ | 800 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | 25 | MHz≥ | 3 | dB | ||
| 带外抑制 | 13-19 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-13 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

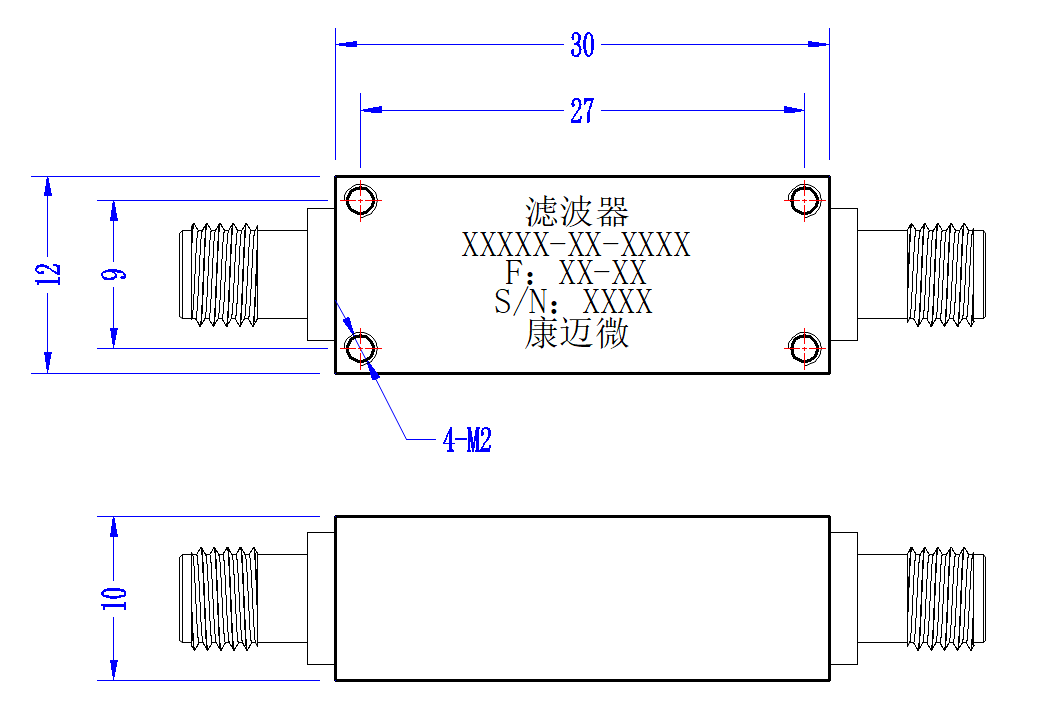

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

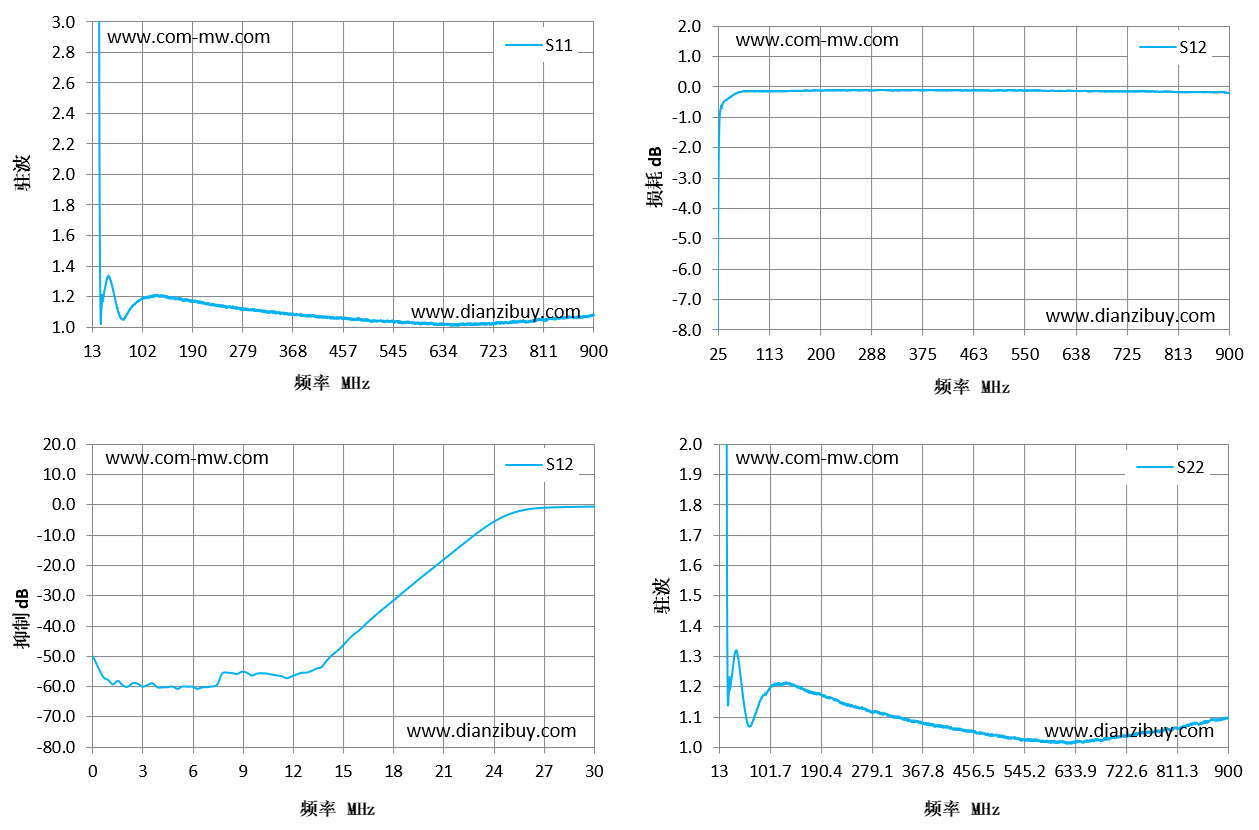

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 13 | 121.36 | -55.27 | 113.89 |
| 76 | 1.09 | -0.15 | 1.11 |
| 140 | 1.2 | -0.14 | 1.21 |
| 203 | 1.16 | -0.13 | 1.16 |
| 266 | 1.13 | -0.12 | 1.13 |
| 330 | 1.1 | -0.12 | 1.1 |
| 393 | 1.08 | -0.11 | 1.07 |
| 457 | 1.06 | -0.13 | 1.05 |
| 520 | 1.04 | -0.12 | 1.03 |
| 583 | 1.03 | -0.13 | 1.02 |
| 647 | 1.02 | -0.14 | 1.02 |
| 710 | 1.02 | -0.15 | 1.03 |
| 773 | 1.04 | -0.16 | 1.05 |
| 837 | 1.06 | -0.18 | 1.08 |
| 900 | 1.08 | -0.21 | 1.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
