通带频率48~2150MHz, 34MHz≥dB, 12-18MHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 48 | ~ | 2150 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | 34 | MHz≥ | 3 | dB | ||
| 带外抑制 | 12-18 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-12 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

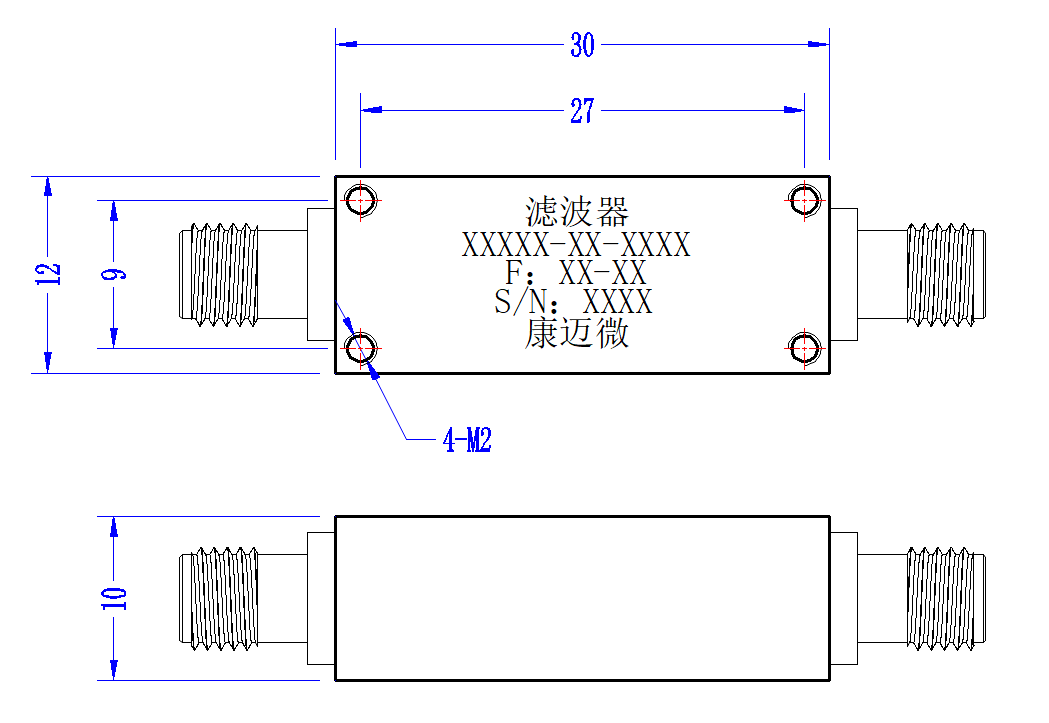

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

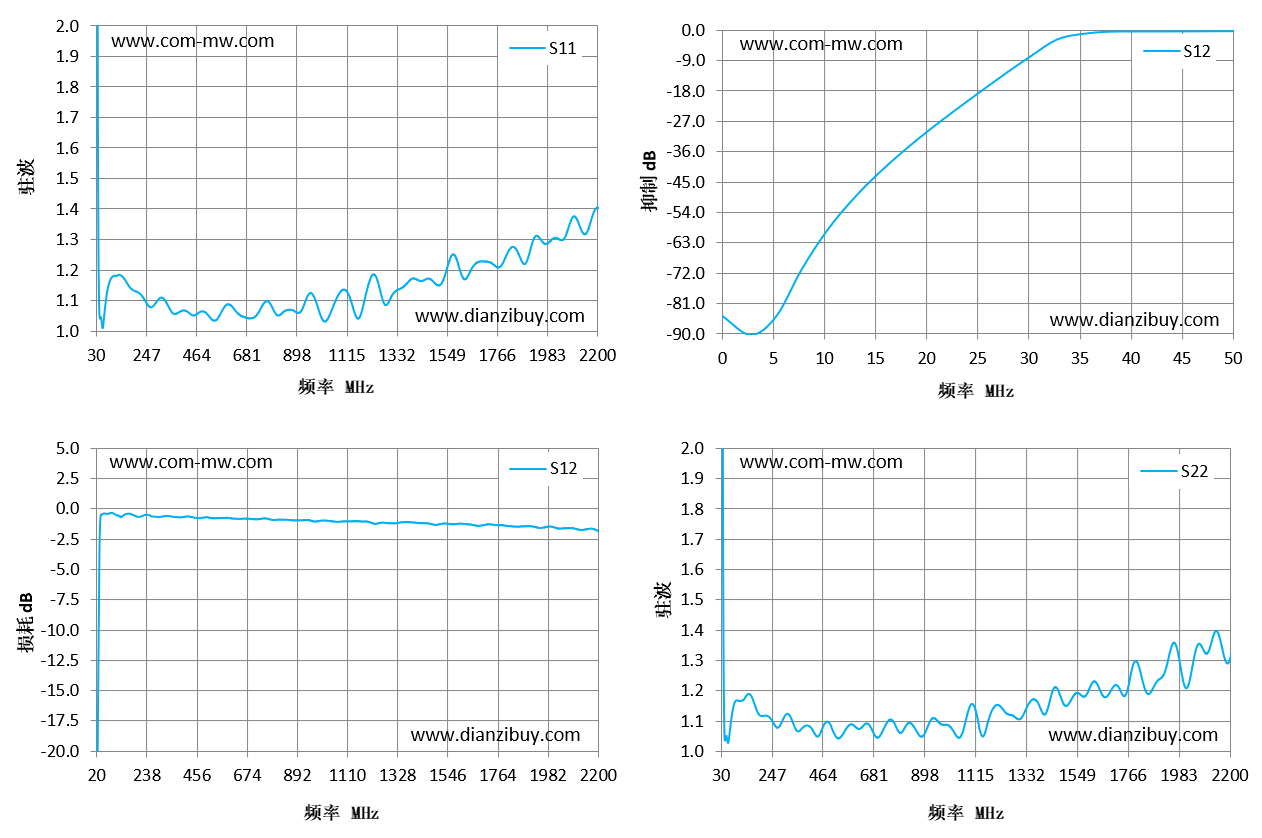

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 30 | 10.37 | -12.84 | 10.52 |
| 185 | 1.14 | -0.54 | 1.14 |
| 340 | 1.09 | -0.61 | 1.09 |
| 495 | 1.07 | -0.7 | 1.09 |
| 650 | 1.05 | -0.82 | 1.09 |
| 805 | 1.06 | -0.9 | 1.07 |
| 960 | 1.13 | -1.02 | 1.1 |
| 1115 | 1.13 | -1.04 | 1.14 |
| 1270 | 1.1 | -1.15 | 1.12 |
| 1425 | 1.17 | -1.18 | 1.15 |
| 1580 | 1.25 | -1.26 | 1.18 |
| 1735 | 1.23 | -1.29 | 1.2 |
| 1890 | 1.22 | -1.44 | 1.23 |
| 2045 | 1.3 | -1.62 | 1.31 |
| 2200 | 1.41 | -1.83 | 1.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
