通带频率110~3000MHz, 92MHz≥dB, 77-82MHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 110 | ~ | 3000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 92 | MHz≥ | 3 | dB | ||
| 带外抑制 | 77-82 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-77 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

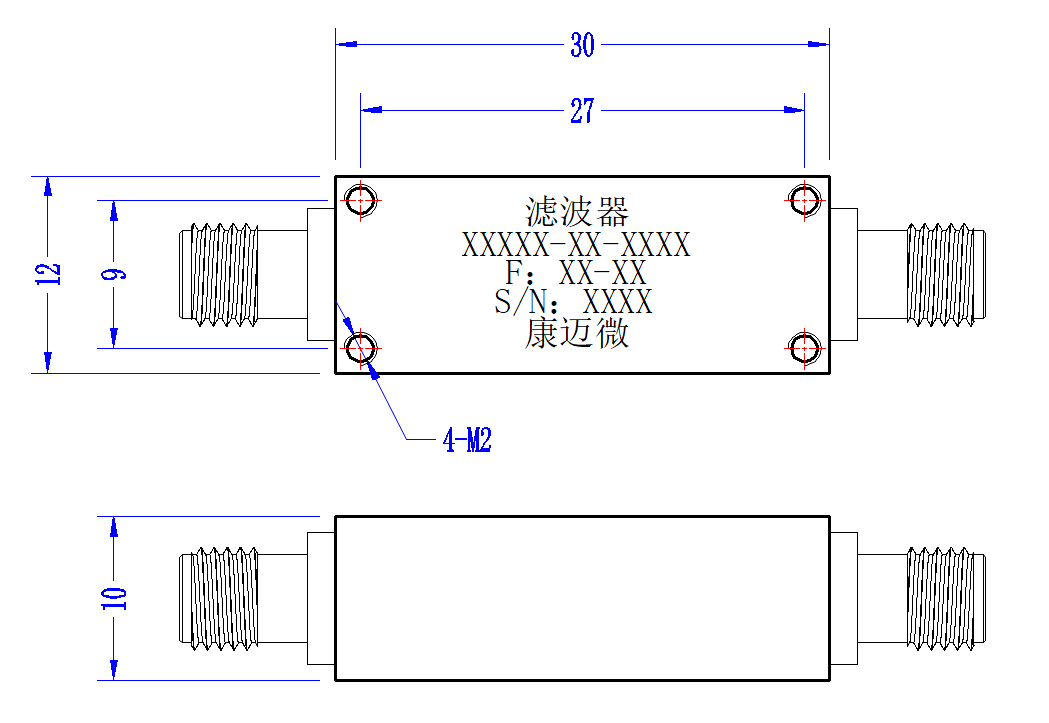

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

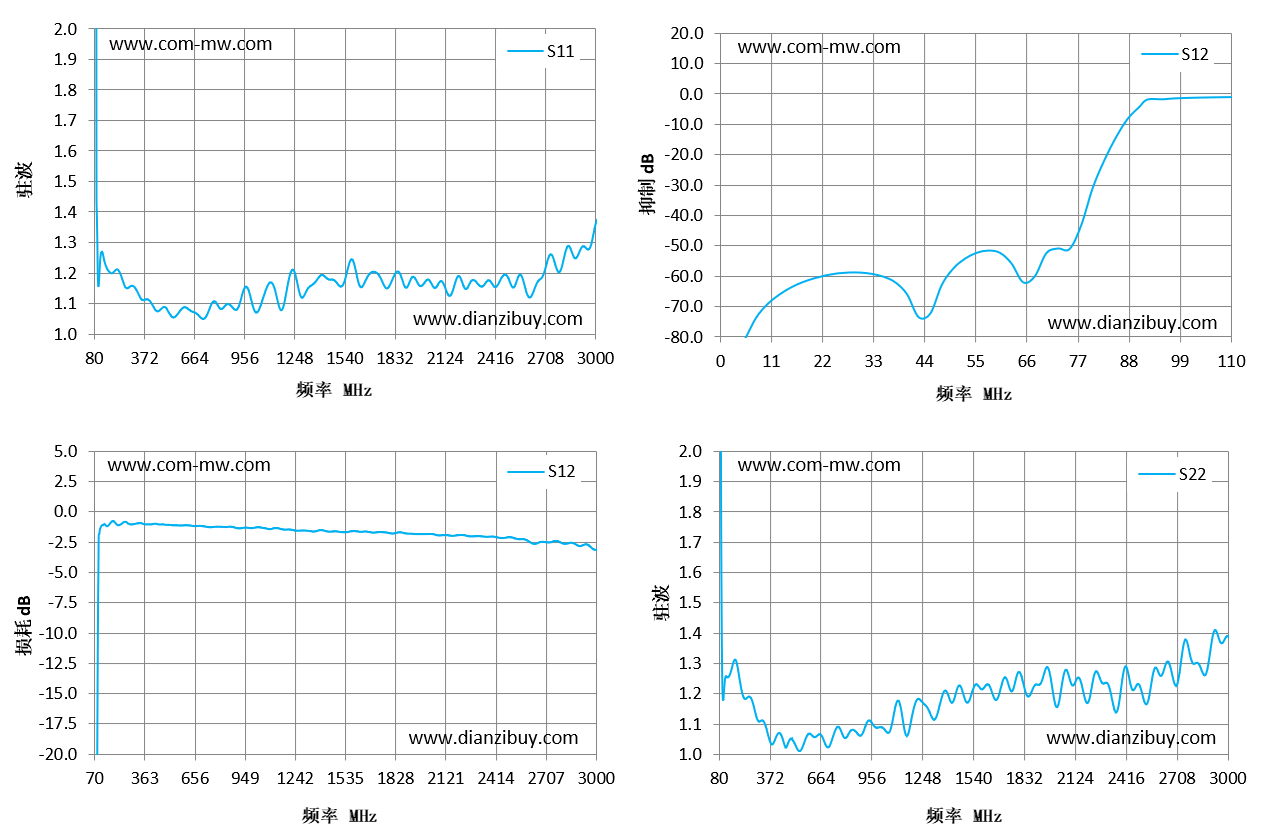

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 80 | 67.06 | -43.26 | 8.41 |
| 289 | 1.16 | -1.01 | 1.14 |
| 497 | 1.09 | -1.04 | 1.05 |
| 706 | 1.05 | -1.17 | 1.02 |
| 914 | 1.08 | -1.34 | 1.08 |
| 1123 | 1.16 | -1.31 | 1.16 |
| 1331 | 1.15 | -1.56 | 1.13 |
| 1540 | 1.18 | -1.65 | 1.21 |
| 1749 | 1.18 | -1.65 | 1.22 |
| 1957 | 1.17 | -1.81 | 1.28 |
| 2166 | 1.14 | -1.95 | 1.22 |
| 2374 | 1.18 | -2.03 | 1.16 |
| 2583 | 1.16 | -2.25 | 1.28 |
| 2791 | 1.21 | -2.49 | 1.31 |
| 3000 | 1.37 | -3.1 | 1.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
