通带频率160~1200MHz, 70-105MHz≥20dB, DC-70MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 160 | ~ | 1200 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | 140 | MHz≥ | 3 | dB | ||
| 带外抑制 | 70-105 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-70 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

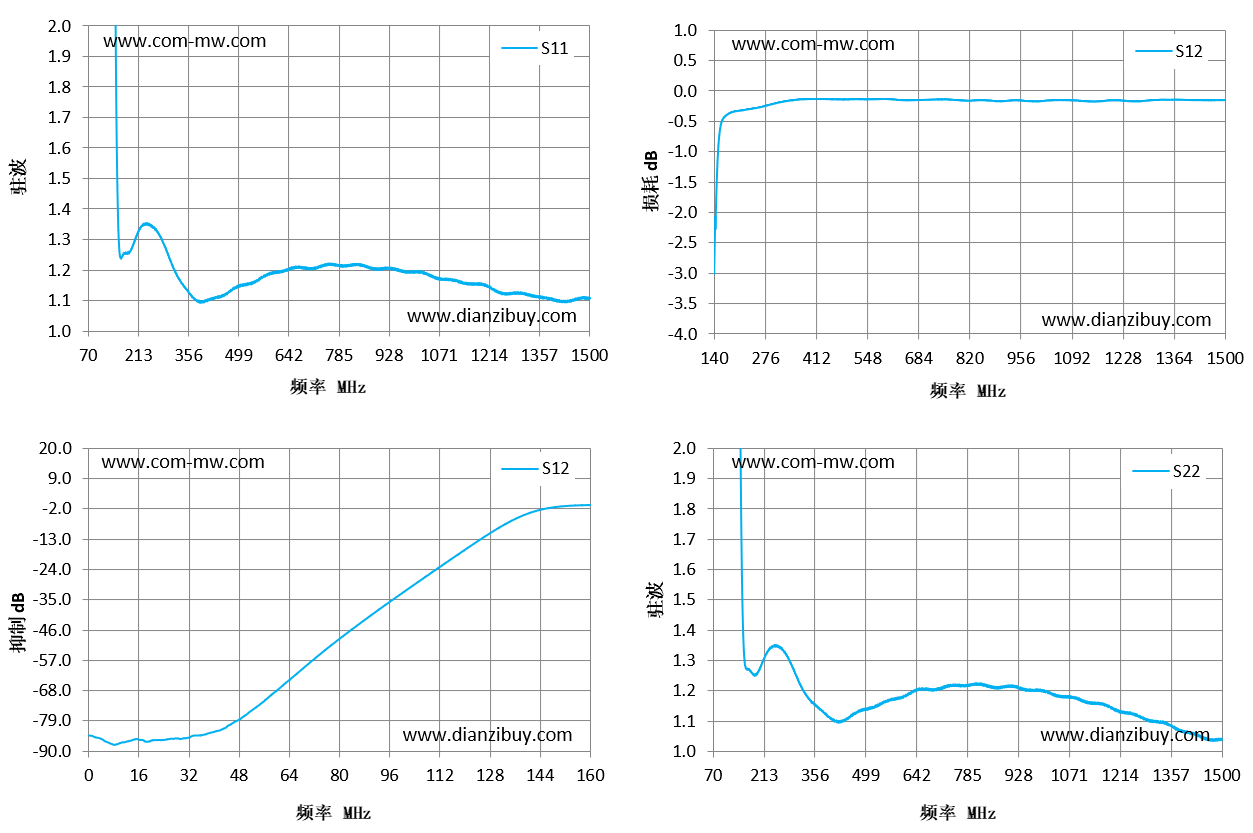

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 70 | 155.94 | -58.45 | 120.16 |
| 172 | 1.25 | -0.41 | 1.27 |
| 274 | 1.31 | -0.25 | 1.32 |
| 376 | 1.1 | -0.14 | 1.13 |
| 479 | 1.13 | -0.14 | 1.13 |
| 581 | 1.18 | -0.14 | 1.17 |
| 683 | 1.21 | -0.15 | 1.2 |
| 785 | 1.21 | -0.15 | 1.22 |
| 887 | 1.2 | -0.17 | 1.21 |
| 989 | 1.19 | -0.17 | 1.2 |
| 1091 | 1.17 | -0.16 | 1.18 |
| 1194 | 1.15 | -0.16 | 1.14 |
| 1296 | 1.12 | -0.16 | 1.1 |
| 1398 | 1.1 | -0.15 | 1.06 |
| 1500 | 1.11 | -0.15 | 1.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
