通带频率185~3000MHz, 90-116MHz≥20dB, DC-90MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 185 | ~ | 3000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | 164 | MHz≥ | 3 | dB | ||
| 带外抑制 | 90-116 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-90 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

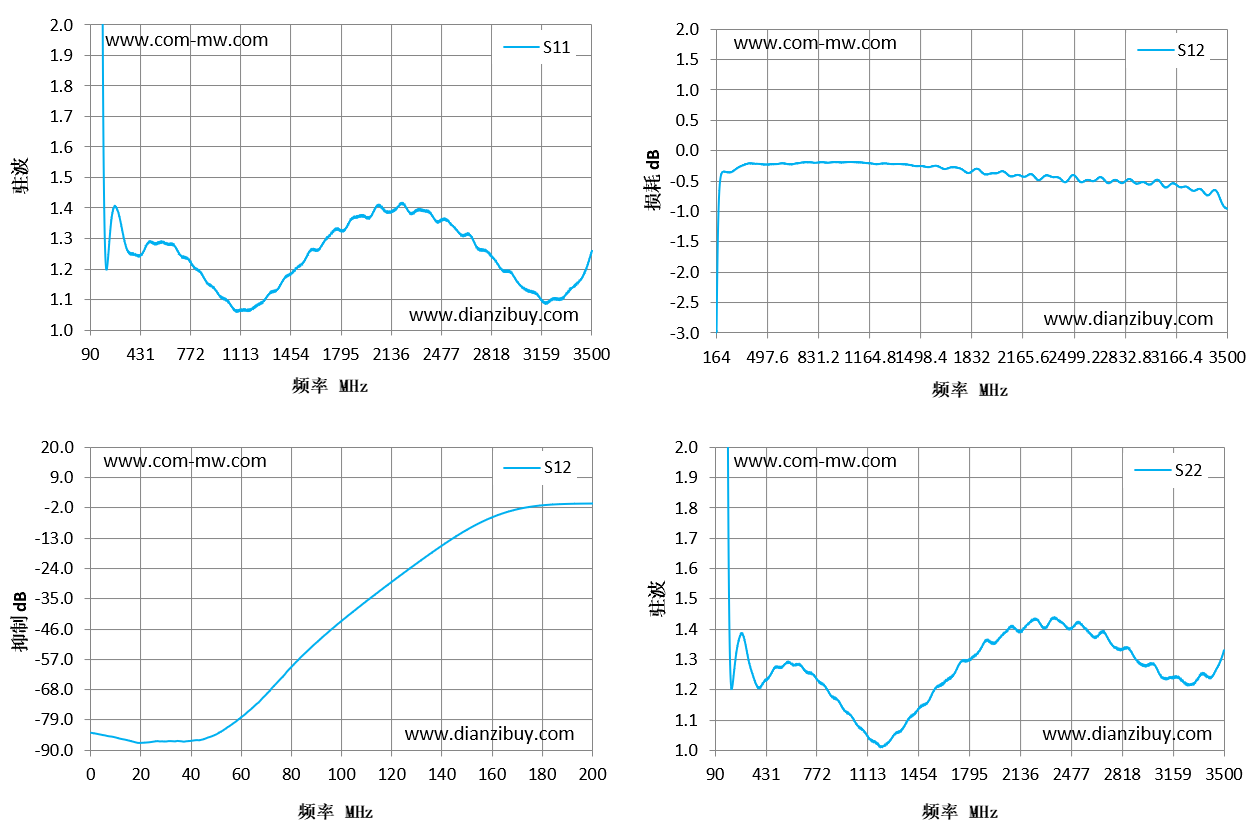

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 90 | 109.61 | -51.18 | 87.18 |
| 334 | 1.27 | -0.25 | 1.26 |
| 577 | 1.29 | -0.22 | 1.29 |
| 821 | 1.2 | -0.2 | 1.21 |
| 1064 | 1.07 | -0.19 | 1.07 |
| 1308 | 1.12 | -0.22 | 1.06 |
| 1551 | 1.23 | -0.27 | 1.19 |
| 1795 | 1.33 | -0.35 | 1.3 |
| 2039 | 1.41 | -0.34 | 1.39 |
| 2282 | 1.38 | -0.48 | 1.41 |
| 2526 | 1.36 | -0.47 | 1.42 |
| 2769 | 1.26 | -0.48 | 1.34 |
| 3013 | 1.15 | -0.54 | 1.29 |
| 3256 | 1.1 | -0.63 | 1.22 |
| 3500 | 1.26 | -0.95 | 1.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
