通带频率1000~3000MHz, 550-720MHz≥20dB, DC-550MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1000 | ~ | 3000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | 900 | MHz≥ | 3 | dB | ||
| 带外抑制 | 550-720 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-550 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

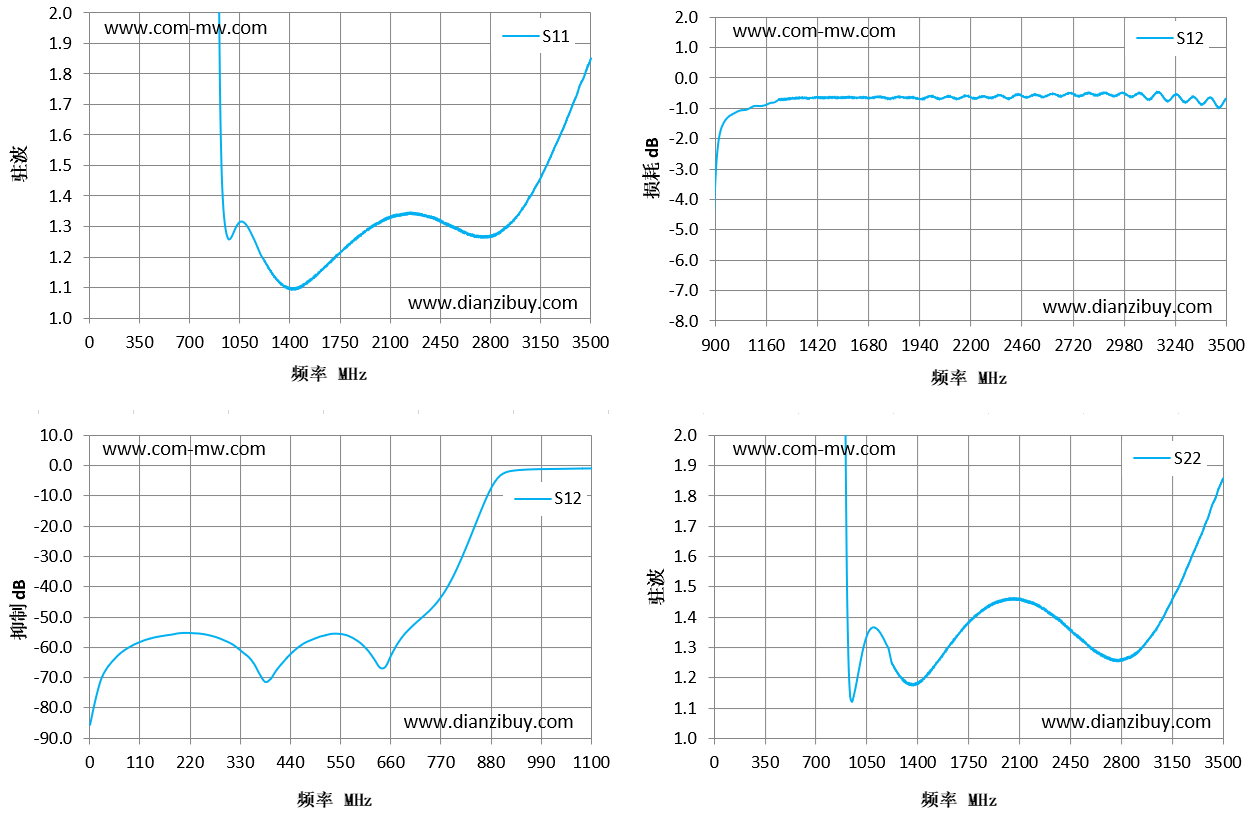

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 1 | 2073.28 | -86.86 | 3988.46 |
| 250 | 390.51 | -55.18 | 79.37 |
| 500 | 69.13 | -57.25 | 19.35 |
| 750 | 27.06 | -47.95 | 12.58 |
| 1000 | 1.27 | -1.17 | 1.23 |
| 1250 | 1.17 | -0.71 | 1.23 |
| 1500 | 1.11 | -0.65 | 1.23 |
| 1750 | 1.21 | -0.64 | 1.38 |
| 2000 | 1.31 | -0.61 | 1.46 |
| 2250 | 1.34 | -0.63 | 1.43 |
| 2500 | 1.31 | -0.63 | 1.34 |
| 2750 | 1.27 | -0.61 | 1.26 |
| 3000 | 1.34 | -0.59 | 1.33 |
| 3250 | 1.56 | -0.55 | 1.56 |
| 3500 | 1.85 | -0.69 | 1.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
