通带频率 DC~18GHz, 26-29GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 18 | GHz |
| 通带损耗 | / | / | 0.7 | dB | ||
| 带外抑制 | 26-29 | GHz≥ | 60 | dB | ||
| 带外抑制 | 29-35 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

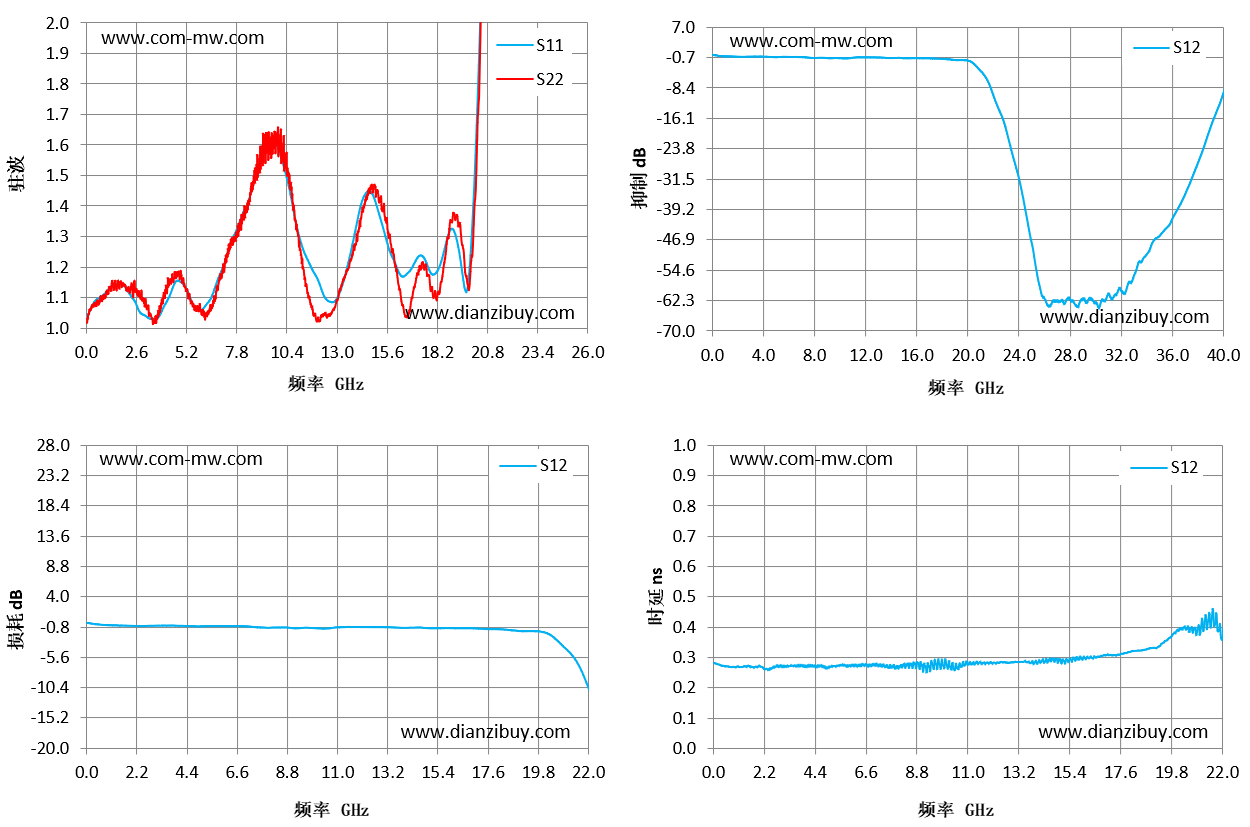

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.04 | 1.02 | -0.14 | 0.28 |
| 1.86 | 1.14 | 1.14 | -0.6 | 0.27 |
| 3.71 | 1.03 | 1.06 | -0.57 | 0.27 |
| 5.57 | 1.07 | 1.07 | -0.62 | 0.28 |
| 7.43 | 1.28 | 1.26 | -0.82 | 0.27 |
| 9.29 | 1.59 | 1.64 | -0.98 | 0.27 |
| 11.14 | 1.27 | 1.23 | -0.82 | 0.28 |
| 13 | 1.1 | 1.09 | -0.81 | 0.29 |
| 14.86 | 1.43 | 1.45 | -0.94 | 0.29 |
| 16.71 | 1.18 | 1.05 | -0.99 | 0.3 |
| 18.57 | 1.26 | 1.22 | -1.28 | 0.33 |
| 20.43 | 2.03 | 1.97 | -2.3 | 0.39 |
| 22.29 | 10.21 | 8.57 | -12.87 | 0.35 |
| 24.14 | 11.99 | 4.68 | -33.41 | 0.34 |
| 26 | 16.03 | 2.19 | -61.73 | 3.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
