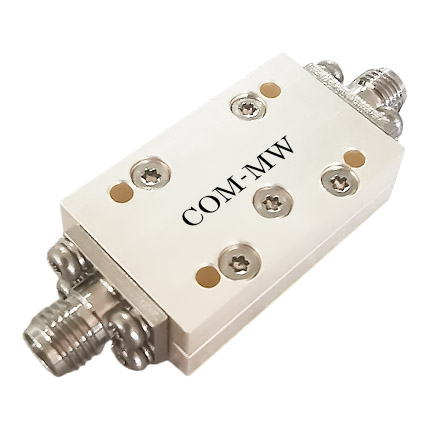

通带频率DC~24GHz, 36-39GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 24 | GHz |
| 通带损耗 | / | / | 0.7 | dB | ||
| 带外抑制 | 36-39 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |

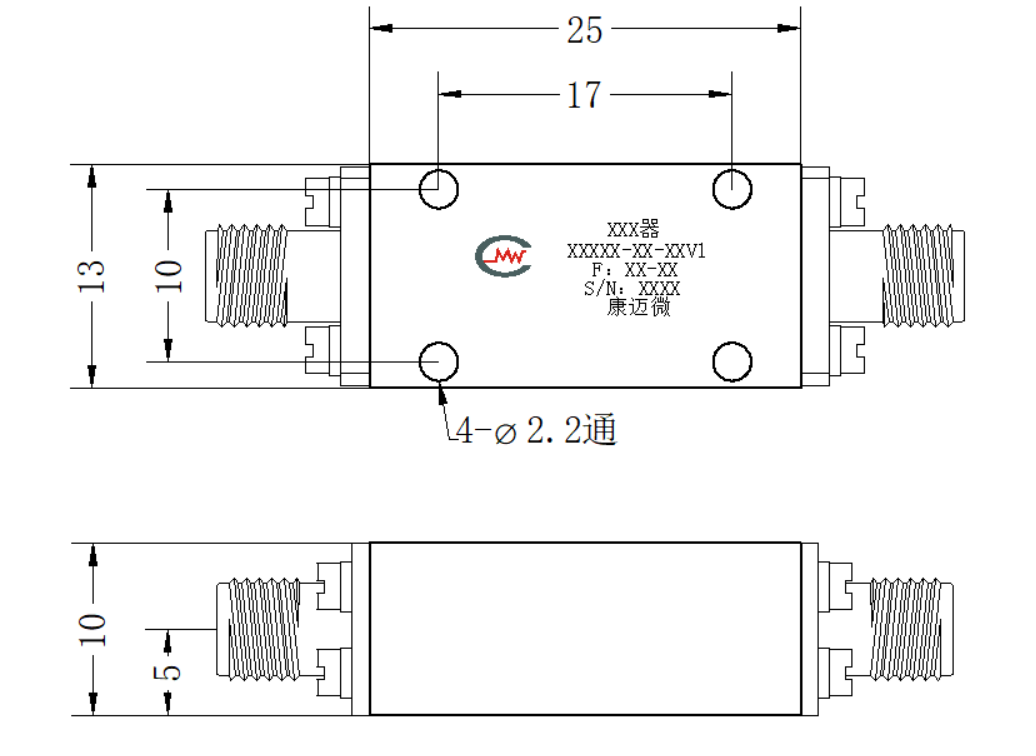

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

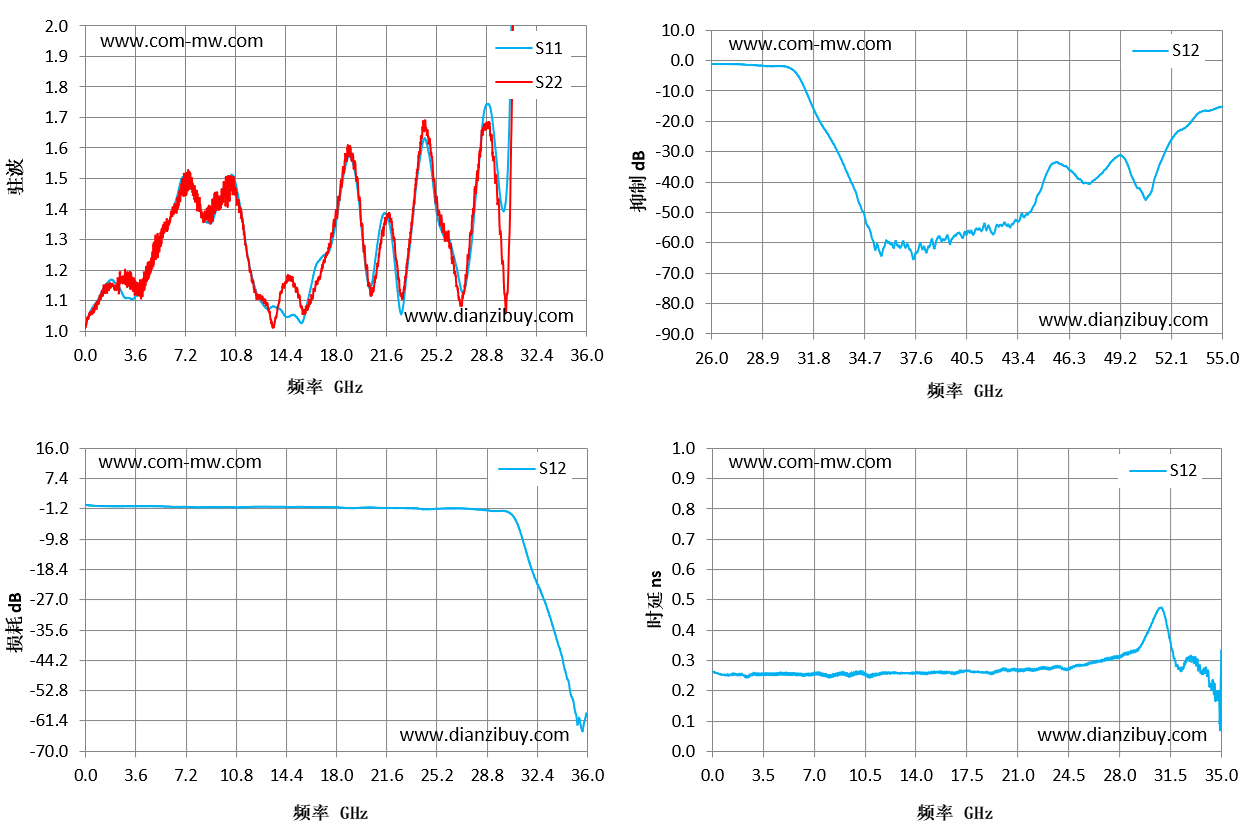

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.03 | 1.01 | -0.07 | 0.26 |
| 2.57 | 1.13 | 1.16 | -0.45 | 0.25 |
| 5.14 | 1.29 | 1.3 | -0.45 | 0.26 |
| 7.71 | 1.47 | 1.48 | -0.72 | 0.25 |
| 10.29 | 1.5 | 1.46 | -0.67 | 0.26 |
| 12.86 | 1.08 | 1.1 | -0.59 | 0.26 |
| 15.43 | 1.03 | 1.09 | -0.61 | 0.26 |
| 18 | 1.36 | 1.4 | -0.79 | 0.26 |
| 20.57 | 1.15 | 1.13 | -0.83 | 0.27 |
| 23.14 | 1.21 | 1.24 | -1.01 | 0.27 |
| 25.71 | 1.31 | 1.35 | -1.11 | 0.29 |
| 28.29 | 1.56 | 1.58 | -1.37 | 0.32 |
| 30.86 | 3.07 | 2.79 | -4.41 | 0.47 |
| 33.43 | 8.1 | 13.77 | -33.27 | 0.27 |
| 36 | 14.94 | 14.6 | -59.73 | 1.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
