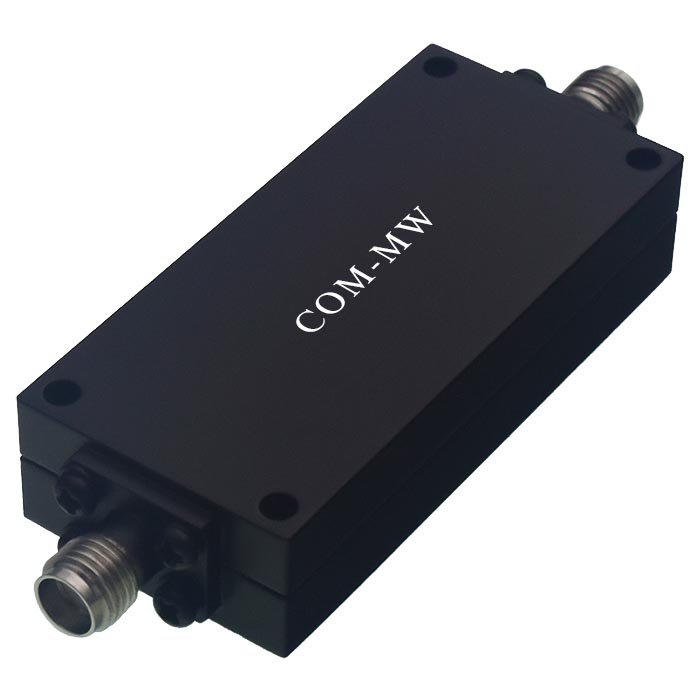

通带频率2.7~18GHz, DC-2.25GHz≥40dB, 19-25GHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.7 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-2.25 | GHz≥ | 40 | dB | ||
| 带外抑制 | 19-25 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

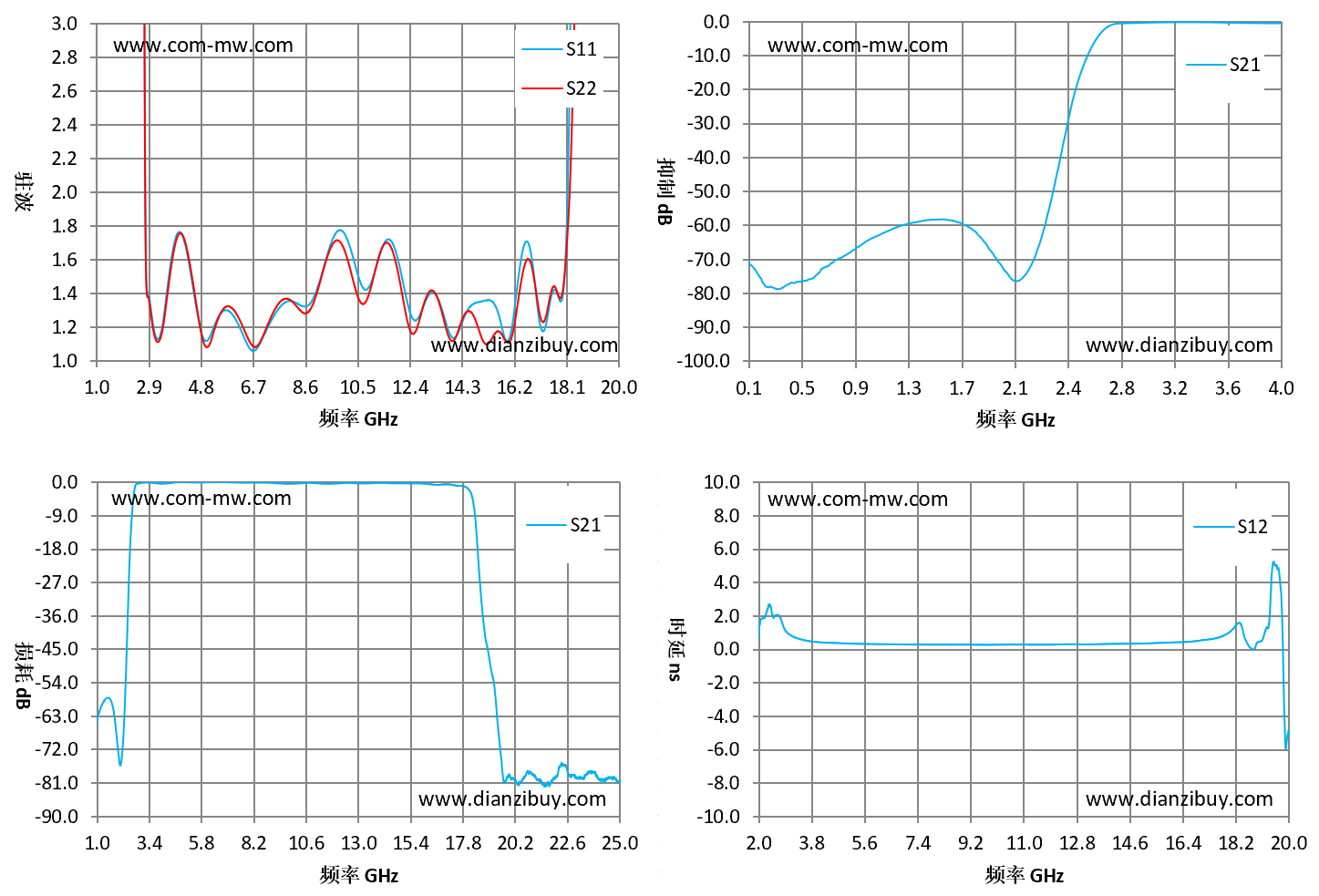

| 频率GHz | S11驻波 | S22驻波 | S21损耗dB | S12时延ns |
| 1 | 219.3 | 108.14 | -63.71 | 0.29 |
| 2.36 | 67.79 | 144.17 | -44.22 | 2.62 |
| 3.71 | 1.62 | 1.58 | -0.37 | 0.49 |
| 5.07 | 1.13 | 1.09 | -0.08 | 0.35 |
| 6.43 | 1.1 | 1.15 | -0.06 | 0.3 |
| 7.79 | 1.34 | 1.37 | -0.21 | 0.28 |
| 9.14 | 1.5 | 1.49 | -0.3 | 0.28 |
| 10.5 | 1.5 | 1.37 | -0.3 | 0.29 |
| 11.86 | 1.64 | 1.58 | -0.47 | 0.28 |
| 13.21 | 1.4 | 1.42 | -0.42 | 0.3 |
| 14.57 | 1.32 | 1.29 | -0.36 | 0.34 |
| 15.93 | 1.12 | 1.11 | -0.42 | 0.41 |
| 17.29 | 1.19 | 1.24 | -0.77 | 0.59 |
| 18.64 | 28.63 | 6.49 | -31.83 | 0.22 |
| 20 | 11615.64 | 1366.73 | -80.07 | -4.89 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
