阻带频率1432~1517MHz, ≥50dB, 通带频率DC~1412MHz, 1537~4500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1432 | ~ | 1517 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1412 | MHz | |
| 通带频率 | 1537 | ~ | 4500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
板块具体内容

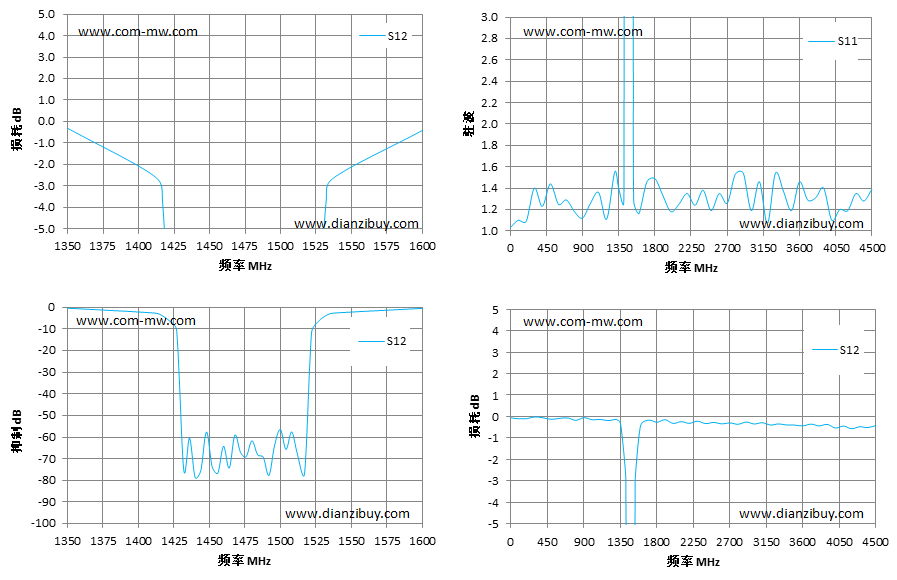

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1350 | -0.31 | 1.4 |
| 1412 | -2.59 | 1.26 |
| 1417 | -3.88 | 2.44 |
| 1422 | -6.24 | 6.78 |
| 1427 | -10.51 | 13.77 |
| 1432 | -75.14 | 39.26 |
| 1460 | -64.20 | 33.9 |
| 1480 | -61.65 | 44.56 |
| 1500 | -56.45 | 37.2 |
| 1517 | -76.94 | 31.85 |
| 1522 | -11.48 | 13.51 |
| 1527 | -6.35 | 7.85 |
| 1532 | -3.79 | 2.76 |
| 1537 | -2.64 | 1.28 |
| 1600 | -0.41 | 1.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
