阻带频率1559~1610MHz, ≥50dB, 通带频率DC~1549MHz, 1620~4500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1559 | ~ | 1610 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1549 | MHz | |
| 通带频率 | 1620 | ~ | 4500 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

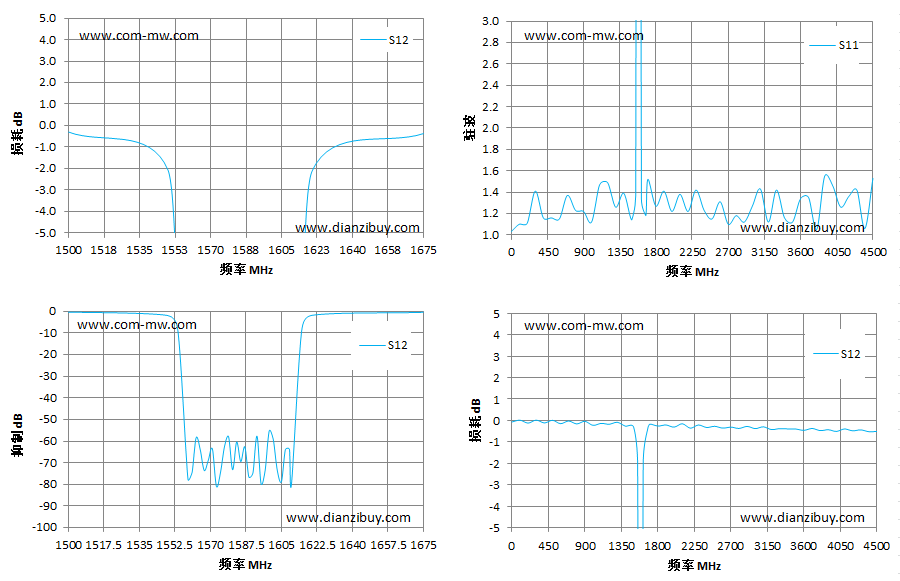

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1500 | -0.3 | 1.14 |
| 1549 | -1.84 | 1.36 |
| 1554 | -8.76 | 14.78 |
| 1559 | -77.66 | 34.73 |
| 1565 | -63.79 | 49.32 |
| 1575 | -74.46 | 46.75 |
| 1579 | -57.94 | 31.76 |
| 1585 | -69.43 | 43.48 |
| 1595 | -79.61 | 47.44 |
| 1599 | -55.34 | 33.71 |
| 1605 | -78.85 | 30.53 |
| 1610 | -79.74 | 32.4 |
| 1615 | -9.13 | 15.71 |
| 1620 | -1.79 | 1.33 |
| 1675 | -0.37 | 1.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
