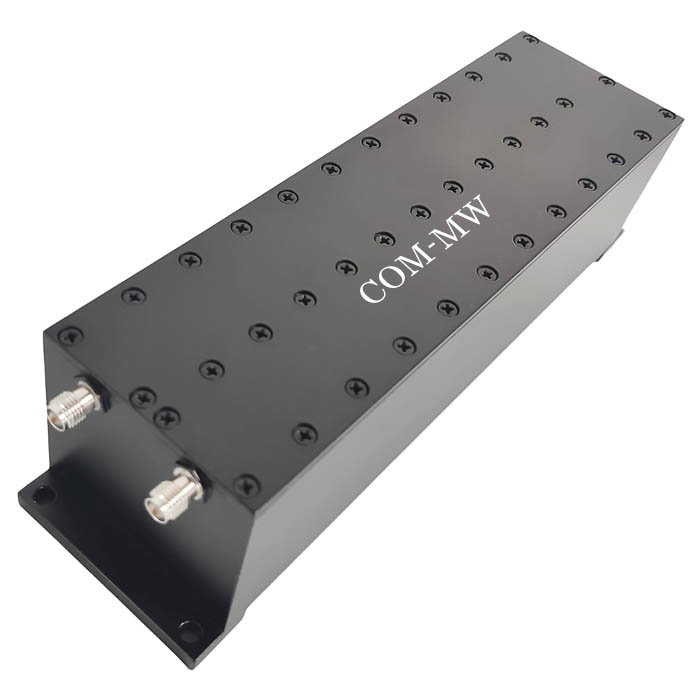

阻带频率1710~1735MHz, ≥50dB, 通带频率DC~1702MHz, 1743~4500MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1710 | ~ | 1735 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1702 | MHz | |
| 通带频率 | 1743 | ~ | 4500 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
板块具体内容

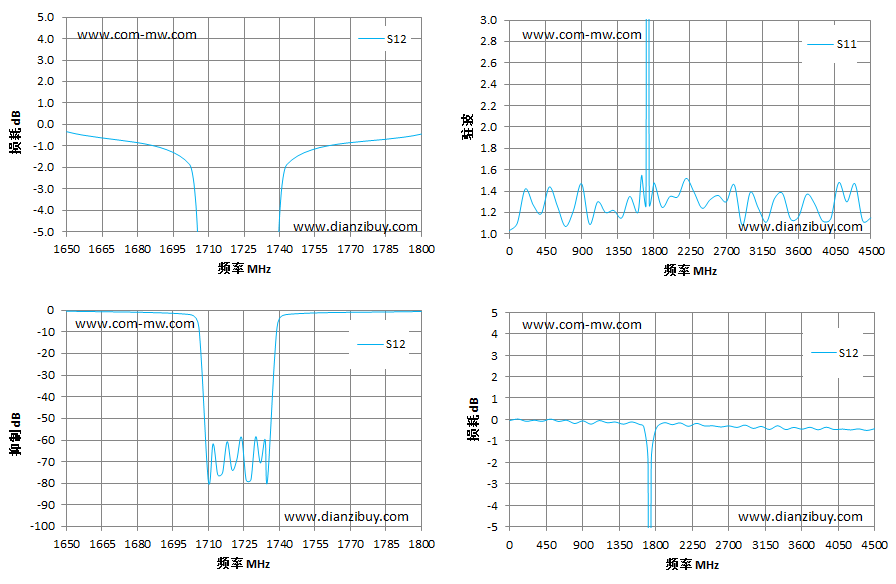

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1650 | -0.33 | 1.55 |
| 1702 | -1.86 | 1.28 |
| 1706 | -7.74 | 8.87 |
| 1710 | -78.66 | 39.96 |
| 1712 | -61.65 | 39.99 |
| 1716 | -75.18 | 30.64 |
| 1720 | -73.70 | 39.76 |
| 1724 | -58.62 | 31.28 |
| 1728 | -78.32 | 30.29 |
| 1730 | -58.43 | 38.73 |
| 1732 | -70.56 | 32.38 |
| 1735 | -78.54 | 35.23 |
| 1739 | -8.05 | 8.69 |
| 1743 | -1.87 | 1.28 |
| 1800 | -0.44 | 1.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
