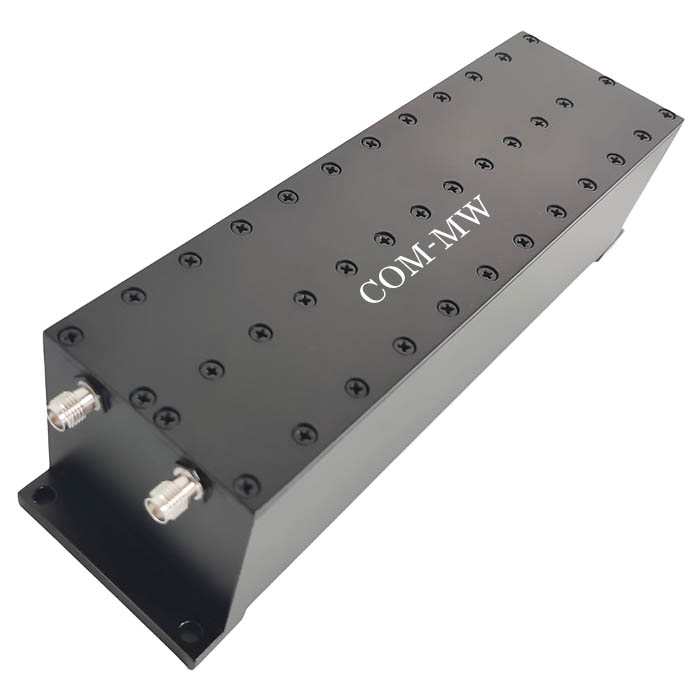

阻带频率1710~1755MHz, ≥50dB, 通带频率DC~1702MHz, 1763~4500MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1710 | ~ | 1755 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1702 | MHz | |
| 通带频率 | 1763 | ~ | 4500 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

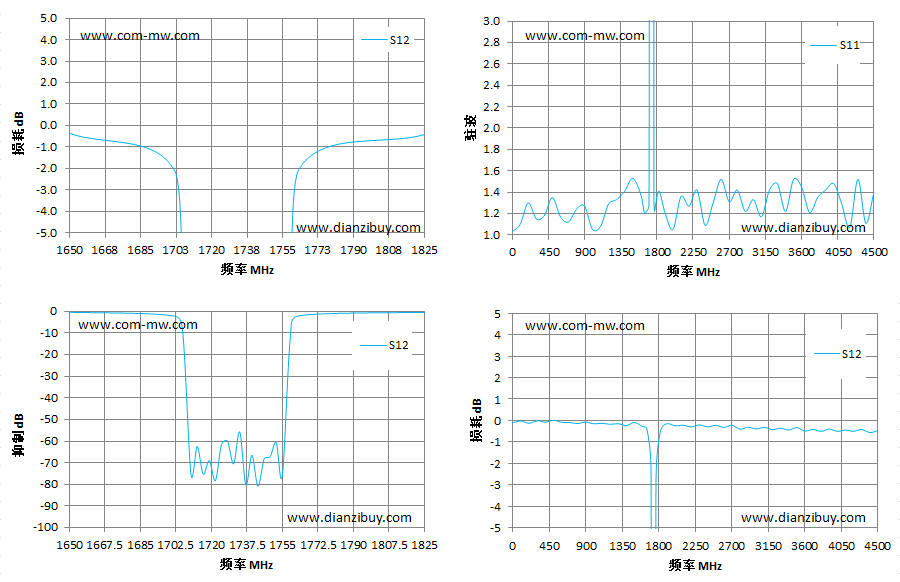

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1650 | -0.36 | 1.2 |
| 1702 | -2.15 | 1.28 |
| 1706 | -10.77 | 12.41 |
| 1710 | -75.46 | 40.21 |
| 1716 | -75.23 | 37.35 |
| 1722 | -78.23 | 36.57 |
| 1728 | -59.86 | 33.03 |
| 1731 | -70.48 | 35.11 |
| 1737 | -80.12 | 40.63 |
| 1743 | -80.79 | 41.94 |
| 1749 | -67.18 | 33.62 |
| 1755 | -75.78 | 41.92 |
| 1759 | -11.24 | 11.86 |
| 1763 | -2.04 | 1.31 |
| 1825 | -0.42 | 1.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
