阻带频率1762~1772MHz, ≥50dB, 通带频率DC~1754MHz, 1780~4500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1762 | ~ | 1772 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1754 | MHz | |
| 通带频率 | 1780 | ~ | 4500 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

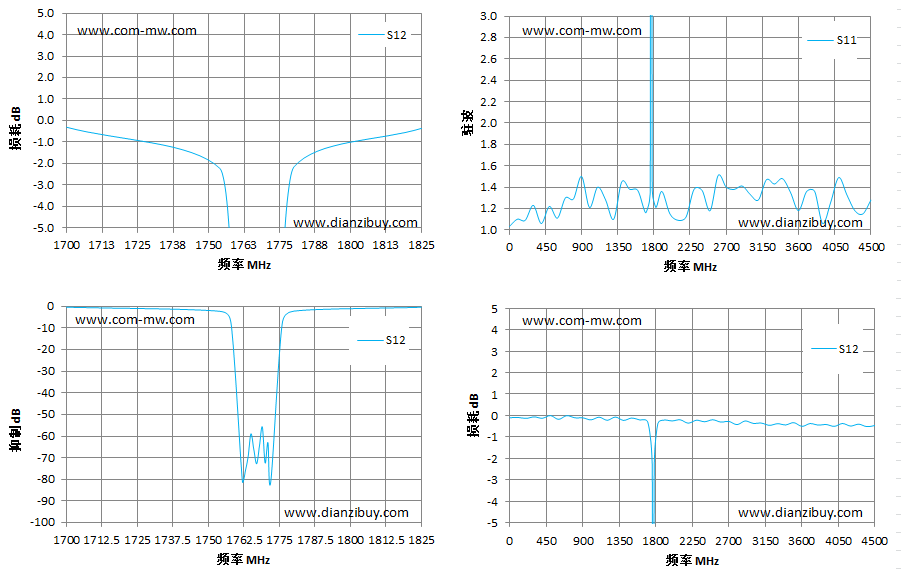

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1700 | -0.31 | 1.16 |
| 1754 | -2.23 | 1.34 |
| 1758 | -7.85 | 6.41 |
| 1762 | -80.95 | 35.23 |
| 1764 | -69.51 | 30.41 |
| 1765 | -58.90 | 44.25 |
| 1766 | -65.96 | 30.76 |
| 1767 | -72.79 | 43.48 |
| 1768 | -64.58 | 35.79 |
| 1769 | -55.70 | 43.5 |
| 1770 | -72.39 | 36.07 |
| 1772 | -80.82 | 44.92 |
| 1776 | -8.14 | 6.52 |
| 1780 | -2.17 | 1.37 |
| 1825 | -0.36 | 1.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
