阻带频率1785~1805MHz, ≥60dB, 通带频率DC~1770MHz, 1820~6000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1785 | ~ | 1805 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1770 | MHz | |
| 通带频率 | 1820 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

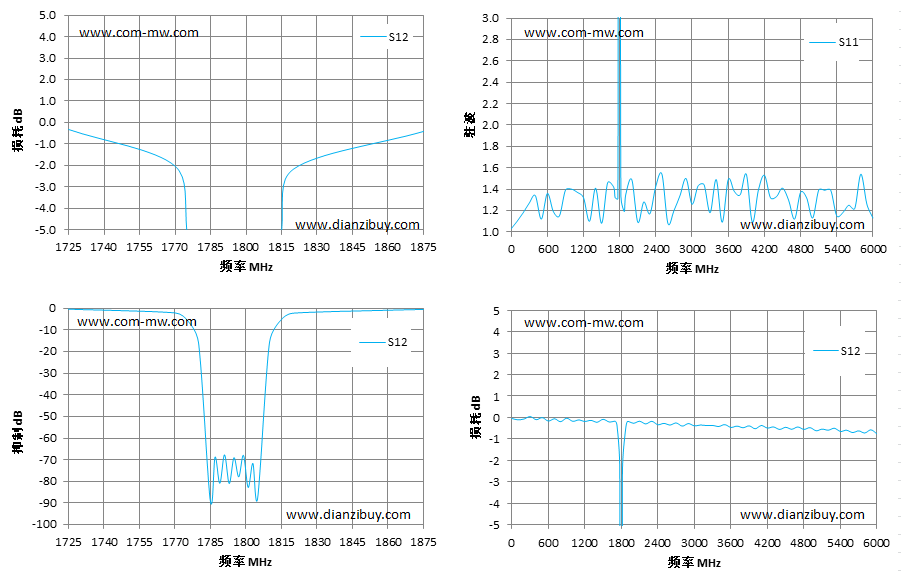

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1725 | -0.32 | 1.32 |
| 1770 | -2.03 | 1.31 |
| 1775 | -5.16 | 6.66 |
| 1780 | -15.76 | 17.69 |
| 1785 | -88.84 | 32.9 |
| 1789 | -80.89 | 32.71 |
| 1793 | -80.96 | 32.95 |
| 1795 | -68.99 | 30.73 |
| 1797 | -77.88 | 36.41 |
| 1801 | -82.80 | 34.04 |
| 1805 | -87.56 | 30.2 |
| 1810 | -15.72 | 18.13 |
| 1815 | -5.14 | 6.71 |
| 1820 | -2.17 | 1.33 |
| 1875 | -0.41 | 1.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
