阻带频率1785~1805MHz, ≥50dB, 通带频率DC~1777MHz, 1813~4500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1785 | ~ | 1805 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1777 | MHz | |
| 通带频率 | 1813 | ~ | 4500 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.6 |

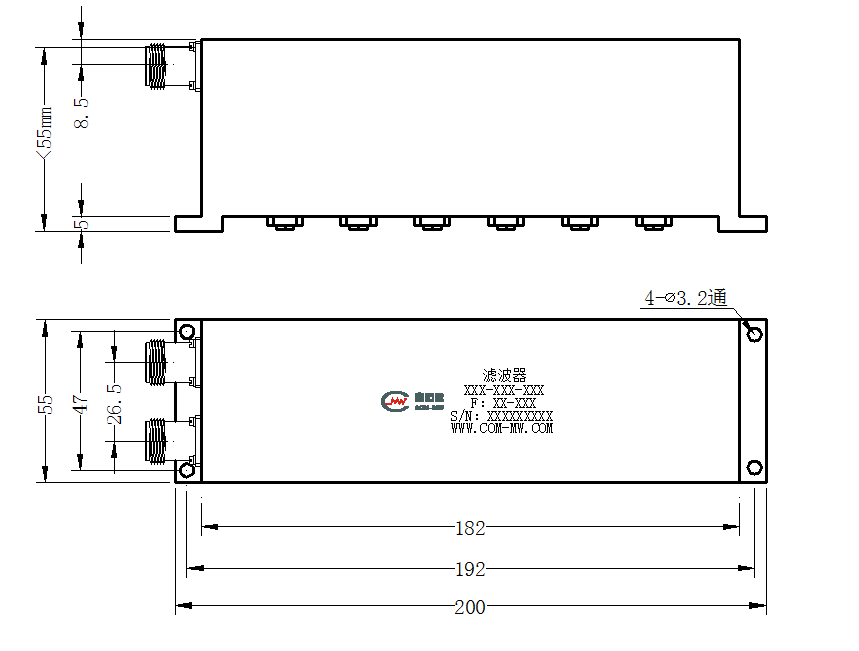

| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

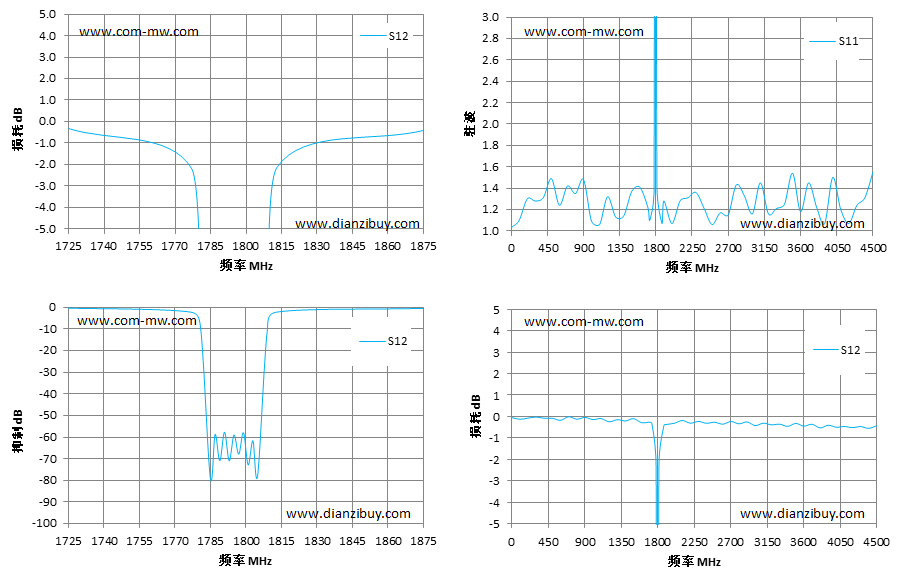

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1725 | -0.32 | 1.1 |
| 1777 | -2.19 | 1.36 |
| 1781 | -10.76 | 12.48 |
| 1785 | -78.84 | 38.95 |
| 1789 | -70.89 | 32.42 |
| 1791 | -57.68 | 36.78 |
| 1793 | -70.96 | 33.56 |
| 1795 | -58.99 | 37.94 |
| 1797 | -67.88 | 38.16 |
| 1799 | -57.93 | 33.5 |
| 1801 | -72.81 | 32.25 |
| 1805 | -77.56 | 30.63 |
| 1809 | -11.43 | 11.45 |
| 1813 | -2.14 | 1.41 |
| 1875 | -0.41 | 1.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
