阻带频率1980~2010MHz, ≥60dB, 通带频率DC~1965MHz, 2025~6000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1980 | ~ | 2010 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1965 | MHz | |
| 通带频率 | 2025 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

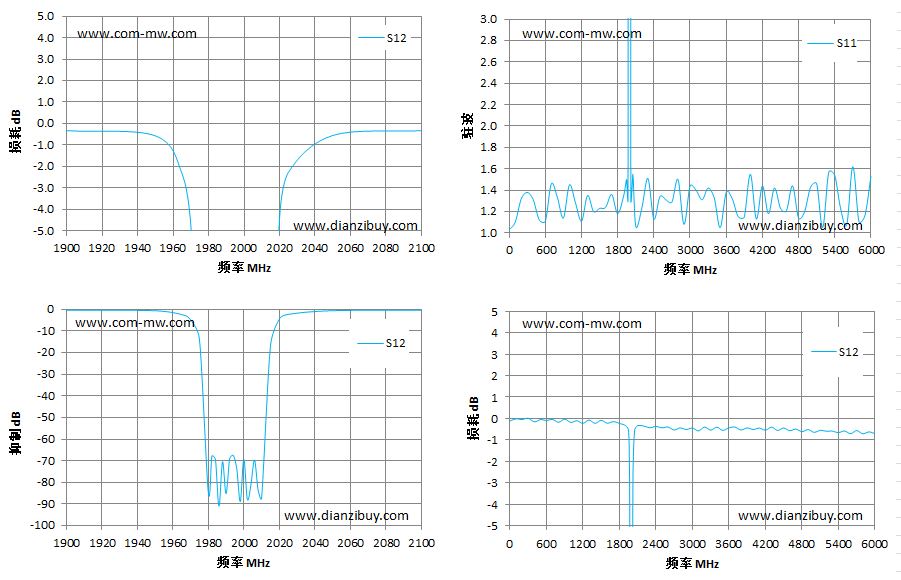

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1900 | -0.33 | 1.35 |
| 1950 | -0.57 | 1.5 |
| 1965 | -2.33 | 1.31 |
| 1970 | -4.78 | 3.39 |
| 1975 | -13.73 | 15.75 |
| 1980 | -84.60 | 48.59 |
| 1990 | -85.19 | 37.94 |
| 1996 | -73.55 | 46.16 |
| 2000 | -69.34 | 35.12 |
| 2010 | -87.36 | 33.28 |
| 2015 | -16.88 | 14.48 |
| 2020 | -4.41 | 4.07 |
| 2025 | -2.27 | 1.31 |
| 2050 | -0.55 | 1.55 |
| 2100 | -0.33 | 1.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
