阻带频率1995~2020MHz, ≥50dB, 通带频率DC~1987MHz, 2028~4500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1995 | ~ | 2020 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1987 | MHz | |
| 通带频率 | 2028 | ~ | 4500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |

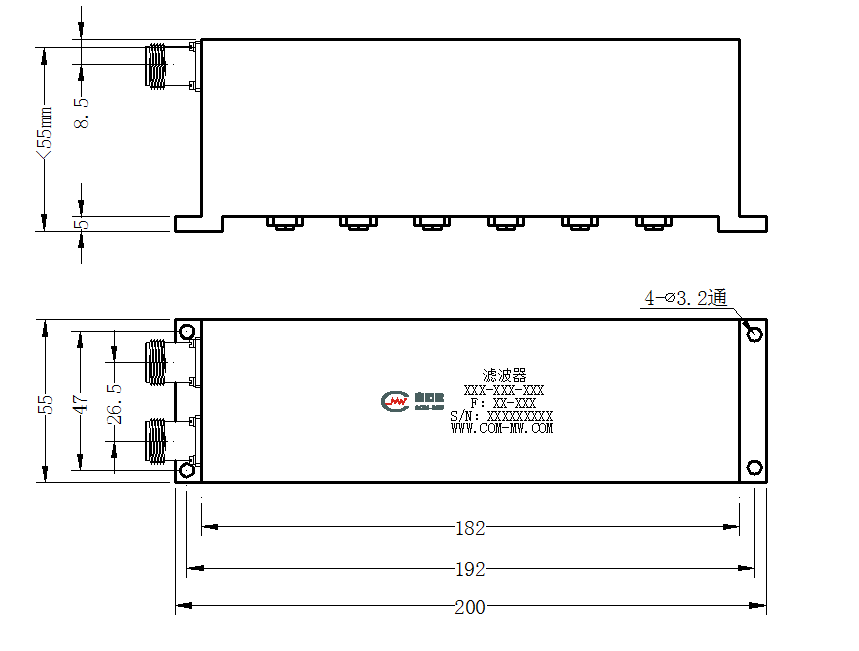

| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

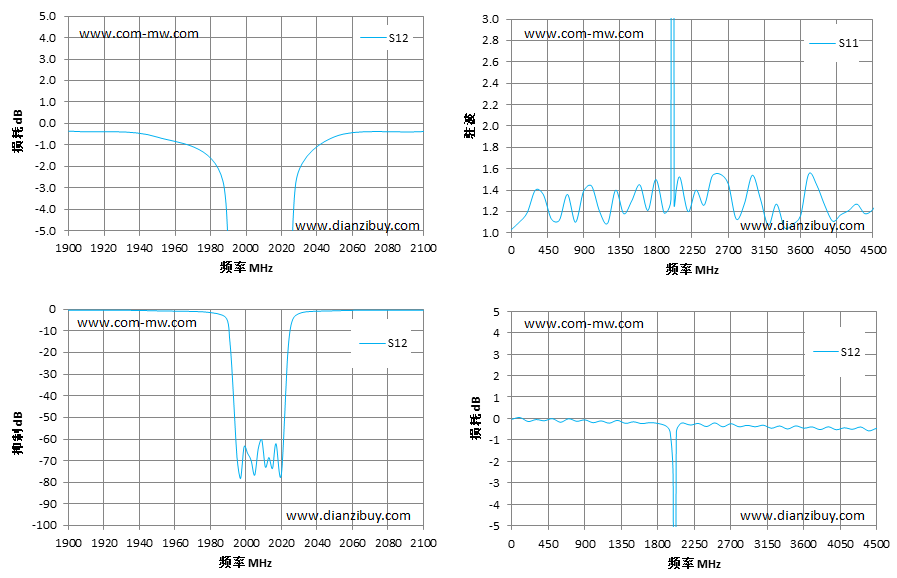

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1900 | -0.35 | 1.19 |
| 1950 | -0.63 | 1.21 |
| 1987 | -2.69 | 1.31 |
| 1991 | -14.74 | 14.43 |
| 1995 | -68.10 | 39.41 |
| 1999 | -63.56 | 47.61 |
| 2001 | -66.59 | 43.52 |
| 2005 | -76.62 | 49.9 |
| 2009 | -60.35 | 42.78 |
| 2011 | -72.90 | 39.99 |
| 2020 | -76.25 | 37.58 |
| 2024 | -16.51 | 16.62 |
| 2028 | -2.77 | 1.26 |
| 2050 | -0.61 | 1.39 |
| 2100 | -0.37 | 1.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
