阻带频率2010~2025MHz, ≥50dB, 通带频率DC~2005MHz, 2030~4500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2010 | ~ | 2025 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2005 | MHz | |
| 通带频率 | 2030 | ~ | 4500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

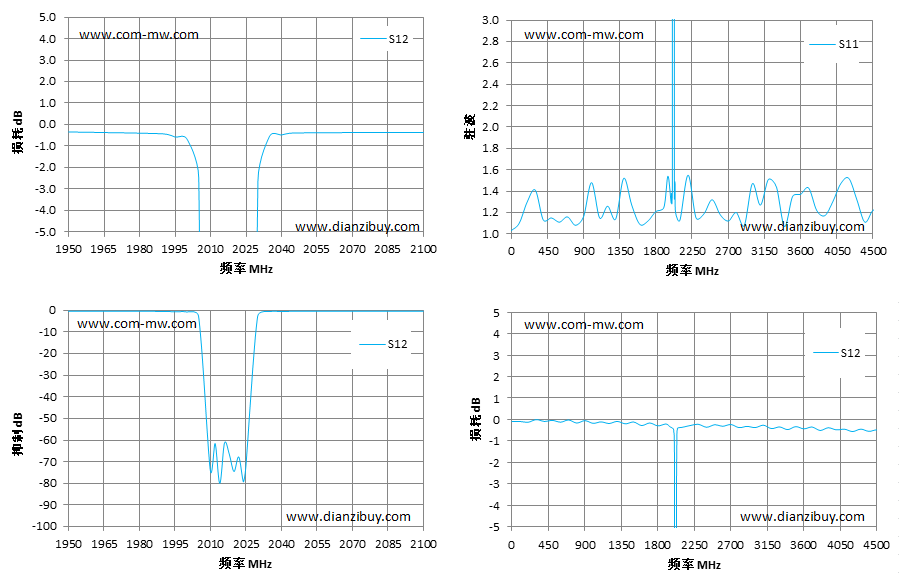

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1950 | -0.34 | 1.54 |
| 1990 | -0.43 | 1.29 |
| 1995 | -0.58 | 1.38 |
| 2000 | -0.67 | 1.28 |
| 2005 | -2.49 | 1.45 |
| 2010 | -73.88 | 48.33 |
| 2014 | -79.99 | 35.5 |
| 2018 | -66.40 | 33.24 |
| 2022 | -67.76 | 48.9 |
| 2025 | -72.51 | 46.04 |
| 2030 | -2.63 | 1.34 |
| 2035 | -0.53 | 1.49 |
| 2040 | -0.48 | 1.45 |
| 2045 | -0.39 | 1.2 |
| 2100 | -0.36 | 1.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
