阻带频率2015~2020MHz, ≥60dB, 通带频率DC~2005MHz, 2030~6000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2015 | ~ | 2020 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2005 | MHz | |
| 通带频率 | 2030 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 100W设计保证 |

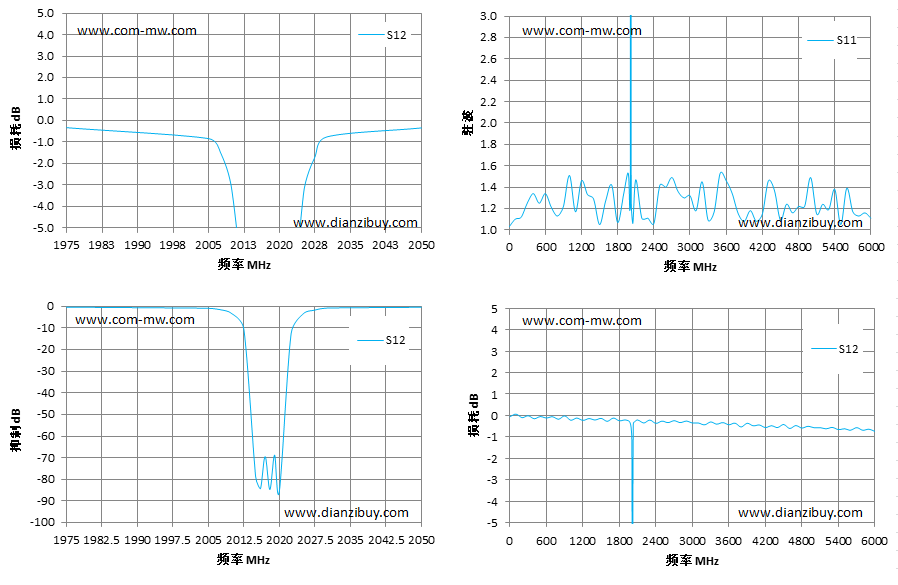

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1975 | -0.33 | 1.53 |
| 2005 | -0.84 | 1.25 |
| 2007.5 | -1.48 | 1.28 |
| 2010 | -3.37 | 2.13 |
| 2012.5 | -10.41 | 11.47 |
| 2015 | -78.81 | 47.77 |
| 2016 | -84.27 | 42.13 |
| 2017 | -69.43 | 49.35 |
| 2018 | -84.71 | 35.07 |
| 2020 | -85.43 | 38.75 |
| 2022.5 | -12.44 | 12.35 |
| 2025 | -3.51 | 2.35 |
| 2027.5 | -1.68 | 1.31 |
| 2030 | -0.76 | 1.33 |
| 2050 | -0.34 | 1.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
